Устройство для получения дифференциальных подпрограмм растворов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 76492
Автор: Гринман
Текст

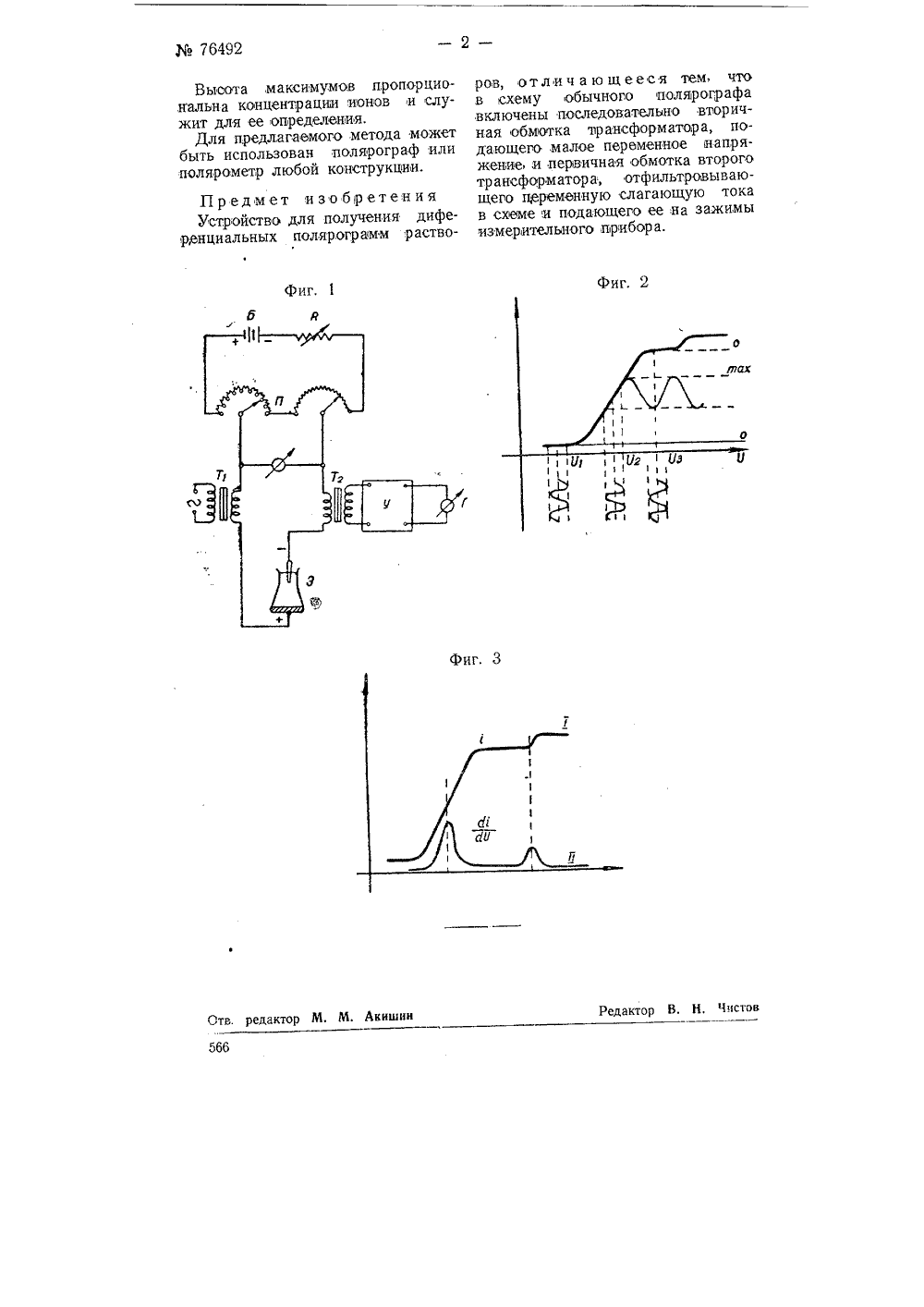

ДЛЯ ПОЛУЧЕНИЯ ДНФЕРЕНЦИАЛЬНЫХПОЛЯРОГРАММ РАСТВОРОВ Заявлено 21 апреля 1948 года в Комитет по изобретениям н открытиям при Совете Министров СССР за377124 Опубликовано 30 сентября 1949 годаОтличительной особенностью предлагаемого устройства для получения диференциальных полярограмм растворов является то, что в схему обычного поляропрафа включены два трансформатора, один из которых служит источником малого переменного напряжения, а второй отфильтровывает переменную слагающую тока и подает ее на, зажимы измерительного прибора.Сущность, изобретения поясняется чертежом.На фиг. 1 изображена схема уст,ройства, фиг, 2 поясняет метод получения производной кривой на фиг, 3 показана получаемая кривая.Трудность одновременного определения нескольких катионов при полярографическом методе анализа характеризуит неудовлетворительность имеющихся схем. Предлагаемая схема позволяет снимать производную полярографической кривой и использовать малое переменное напряжение с одним катодом.В цепь электролизера Э,последовательно включена вторичная обмотка понижающего трансформатора Тдающего малое перемененное напряжение. Получаемая при этом переменная составляющая силы тока при помощи трансформатора Тя пе,редается на усилитель У и после лыпрямления,на гальванометр Г,Величина переменной составляюш,ей при этом не зависит от абсолютной величины постоянного тока, а определяется лишь производнойЖ силы тока,по напряжению прои данном значении напряжения, снимаемого с потенциометра П. В цепь потенциометра П включена батарея Б и реостат Р.Если потенциометру П задано напряжение У, (фиг, 2), то малые изменения напряжения, вызываемые трансформатором Т не изменят силы тока и против горизонтальных участков кривой гальванометр покажет нуль. При переходе к напряжению 02, переменное напряжение вызовет максимальные изменения тока, которые будут отмечены гальванометром. При переходе к.рабочей точке Уз гальванометр енотова придет в нулевое положение и т, д.Таким образом, как показано на фиг. 3, вместо кривой 1, дающей зависимость силы токаот напряжения К снимается кривая И, дающая зависимость, производной Игот напряж,ения У.Юв 76492 Фиг. 2 Фиг. 1 Фиг. 3 ор М. М. Акиши Н, Чис Редакт в. 66 Высота, максимумов пропорциональна концентрации ионов и служит для ее определения.Для предлагаемого метода может быть использован полярограф или полярометр любой конструкции. Предмет изобретения Устройства для получения диференциальных полярогр армм растворов, атлич а ю щееся тем, что в схему обычного полнрографа включены последовательно вторичная обмотка грансформатора, подающего, малое переменное напряжение, и первичная обмотка второго трансформатора, отфильтровываю- щего цеременную слагающую тока в схеме и подающего ее на зажимы измерительного прибар а.
СмотретьЗаявка
377124, 21.04.1948
Гринман И. Г
МПК / Метки
МПК: G01N 27/48
Метки: дифференциальных, подпрограмм, растворов
Опубликовано: 01.01.1949
Код ссылки
<a href="https://patents.su/2-76492-ustrojjstvo-dlya-polucheniya-differencialnykh-podprogramm-rastvorov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для получения дифференциальных подпрограмм растворов</a>
