Устройство для регулирования технологических параметров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 746404
Автор: Синебоков
Текст

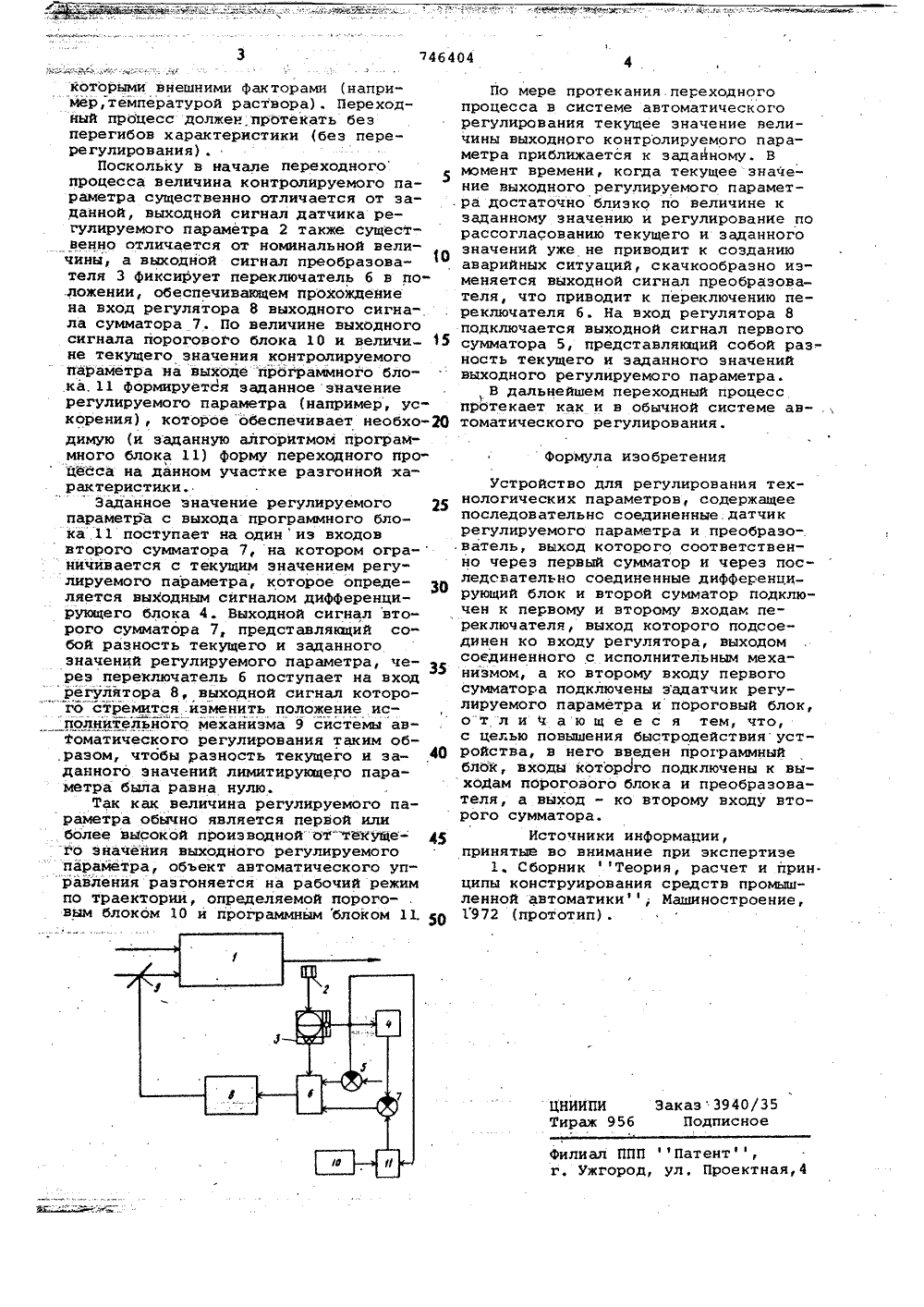

,746404 Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ В 1 .ФФ 4 бсф("(088.8) Дата опубликования описания 10. 07. 80(54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ Изобретение относится к автоматизации технологических процессов, а именно к устройствам для запускаи регулирования. процессов в технологических установках, может быть применено, например, при автоматизации управления выпарными и кристаллиэационными установками в процессе полной регенерации осадительнои ванны при формовании высокопрочных химических волокон.. Наиболее близким по технической сущности к данному техническому решению является устройство для регулирования технологических параметров, содержащее последовательно соединенные датчик регулируемого параметра и преобразователь, выход которого соответственно через первый сумматор и 20 через последовательно соединенные дифференцирукций блок и второй сумматор подключен к первому и второму входам переключателя, выход которого подсоединен ко входу регулятора, выходом 25 соединенного с исполнительным механизмом а ко второму входу первого сумматора подключен задатчик регулируемого параметра и пороговый блок 1), 30 Недостатком известного устройства является низкое быстродействие.Цель предложения - повьхвение быстродействия устройства. Цель достигается тем, что в устройство введен программный блок, входы которого подключены к выходам порогового блока и преобразователя, авыход - ко второму входу второго сумма-.тора,Структурная электрическая схема устройства представлена на чертеже.Устройство содержит технологическую установку 1, датчик 2 регулируемо. го параметра, преобразователь 3, дифференцирукщий блок 4, первый сумматор 5, переключатель б, второй сум" матор 7, регулятор 8, исполнительный механизм 9, )тороговый блок 10, программный блок 11.Работает предлагаемое устройство следующим образом. Предположим, необходимо разогнать из какого-либо нерабочего состояния на рабочий режим объект 1 по заданной раэгонной траектории, величина допустимых ускоренйя в которой определяется значением контролируемого параметра (например, концентрацией раствора) и не746404 Формула изобретения Устройство для регулирования технологических параметров, содержащеепоследовательно соединенные датчикрегулируемого параметра и преобразо-.ватель, выход которого соответственно через первый сумматор и через последовательно соединенные дифференцирующий блок и второй сумматор подключен к первому и второму входам переключателя, выход которого подсоединен ко входу регулятора, выходомсоединенного с исполнительным механизмом, а ко второму входу первогосумматора подключены эадатчик регулируемого параметра и пороговый блок,о т л и ч а ю щ е е с я тем, что,с целью повышения быстродействия устройства, в него введен программныйблок, входы которбго подключены к выхоДам порогового блока и преобразователя, а выход - ко второму входу второго сумматора.Источники информации,принятые во внимание при экспертизеСборник Теория, расчет и принципы конструирования средств промышленной автоматики; Машиностроение,1972 (прототип). ЦНИИПИТираж 9 Заказ 3940/35 Подписное иал ППП Патент,Ужгород, ул. Проектная,4 По мере протекания переходного процесса в системе автоматического регулирования текущее значение величины выходнОго контролируемого параметра приближается к заданному. В момент времени, когда текущеезначение выходного регулируемого параметра достаточно близко по величине к заданному значению и регулирование по рассогласованию текущего и заданного значений уже не приводит к созданию аварийных ситуаций, скачкообразно изменяется выходной сигнал преобразователя, что приводит к переключению переключателя 6. На вход регулятора 8 подключается выходной сигнал первого сумматора 5, представляющий собой разность текущего и заданного значений выходного регулируемого параметра., В дальнейшем переходный процесс прОтекает как и в обычной системе ав-, томатического регулирования.
СмотретьЗаявка
1890250, 01.03.1973
Заявитель УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ
СИНЕБОКОВ ЕВГЕНИЙ АНДРЕЕВИЧ
МПК / Метки
МПК: G05B 11/01
Метки: параметров, технологических
Опубликовано: 05.07.1980
