Аппарат для промывки и осаждения твердых частиц, содержащихся в жидкой среде
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 74302
Автор: Провинтеев
Текст

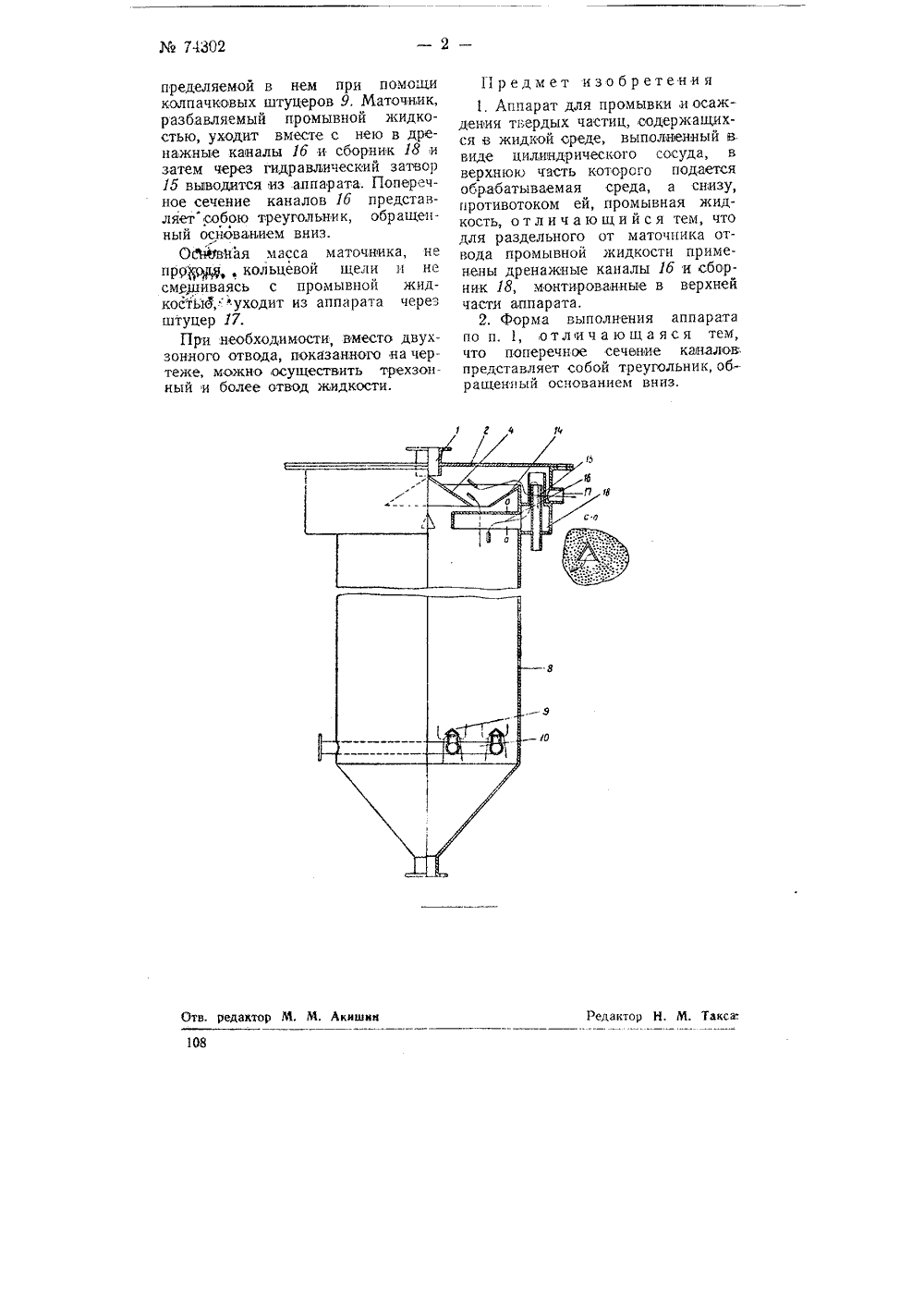

6"1 74.г 11 Щ 14-,(с Н" РО 1 1 г 1; 4 И, В. Провинтеев АППАРАТ ДЛЯ ПРОМЫВКИ И ОСАЖДЕНИЯ ТВЕРДЫХ ЧАСТИЦ, СОДЕРЖАБ,ИХСЯ В ЖИДКОЙ СРЕДЕЗаявлено 11 августа 1947 года в Министерство химической промыгплениости СССР за Ло 317 - 47 (358070) Опубликовано 30 сентября 1949 годаАппарат состоит из следующих основных частей: корпуса 8, крышки 2 с конусом 4 и змеевика 10 для подачи промывной жидкости,Промываемый продукт вместе с маточником подается через штуцер 1 на конус 4, с которого стекает вниз, распределяясь равномерно по всему сечению аппарата. При этом частицы продукта движутся вниз навстречу промывной жидкости, подаваемой в аппарат снизу вверх через змеевик 10 и равномерно рас 101 Известные аппараты для промывки осадков и кристаллизованного продукта, как аппараты для фильтрации в слое, отстойники, центрифуги, ленточные фильтры и другие, имеют следующие недостатки:1) аппараты не могут работать при малой величине частиц осадков нли кристаллов;2) фильтрующий слой под действием собственной тяжести и веса жидкости, находящейся над ним, прессуется, вследствие чего не может быть достигнута полная всесторонняя отмывка частиц осадка или кристаллов от нежелательньх примесей;3) часть аппаратов работает периодически, а следовательно, страдает всемв присущими периодическим процессам недостатками.Предлагаемый аппарат для промывки осадков и кристалл 1 изованного продукта лишен указанных вышке недостатков.Процесс промыьки в таком аппарате происходит непрерывно при противоточном движении масс, причем осадок с маточником подается в верхнюю часть аппарата, а промывная жидкость подается снизу. Кристаллы,или осадки под давлением собственной тяжести движутся сверху вниз, а промывная жидкость снизу вверх.При таком обоюдном перемещении происходит более полная отмывка продукта, чем в аппаратах существующих конструкций.Производительность аппарата не лимитируется сопротивлением фильтрующего слоя, вследствие чего толщина последнего может быть значительно увеличена. Это позволит увеличить производительность аппарата при одновременном уменьшении расхода промывной жидкости.пределяемой в нем при помощи кодпачковых штуцеров 9, Маточник, разбавляемый промывной жидкостью, уходит вместе с нею в дренажные каналы 16 и сборник 18 и затем через гидравлический затвор 15 выводится из аппарата. Поперечное сечение каналов 16 представляетсобою треугольник, обращенный основанием вниз.ОМьная масса маточника, не прррщр кольцевой щели и не смешиваясь с промывной жидкостыд,фуходит из аппарата через штуцер 17,При необходимости, вместо двухзонного отвода, показанного на чертеже, можно осуществить трехзонный и более отвод жидкости,Предмет изобретения 1, Аппарат для промывки,иосаждения твердых частиц, содержащихся в жидкой среде, выполненный в виде цилиндрического сосуда, в верхнюю часть которого подается обрабатываемая среда, а снизу, противотоком ей, промывная жидкость, отличающийся тем, что для раздельного от маточпика отвода промывной жидкости применены дренажные каналы 16 и сборник 18, монтированные в верхней части а,ппарата.2. Форма выполнения аппарата по п. 1, о т л и ч а ю щ а я с я тем, что поперечное сеченне каналов. представляет собой треугольник, обращенный основанием вниз.
СмотретьЗаявка
1317-47, 11.08.1947
Провинтеев И. В
МПК / Метки
МПК: B01D 25/10, B01D 25/28
Метки: аппарат, жидкой, осаждения, промывки, содержащихся, среде, твердых, частиц
Опубликовано: 01.01.1949
