Устройство для ввода графической информации в обучающую машину
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

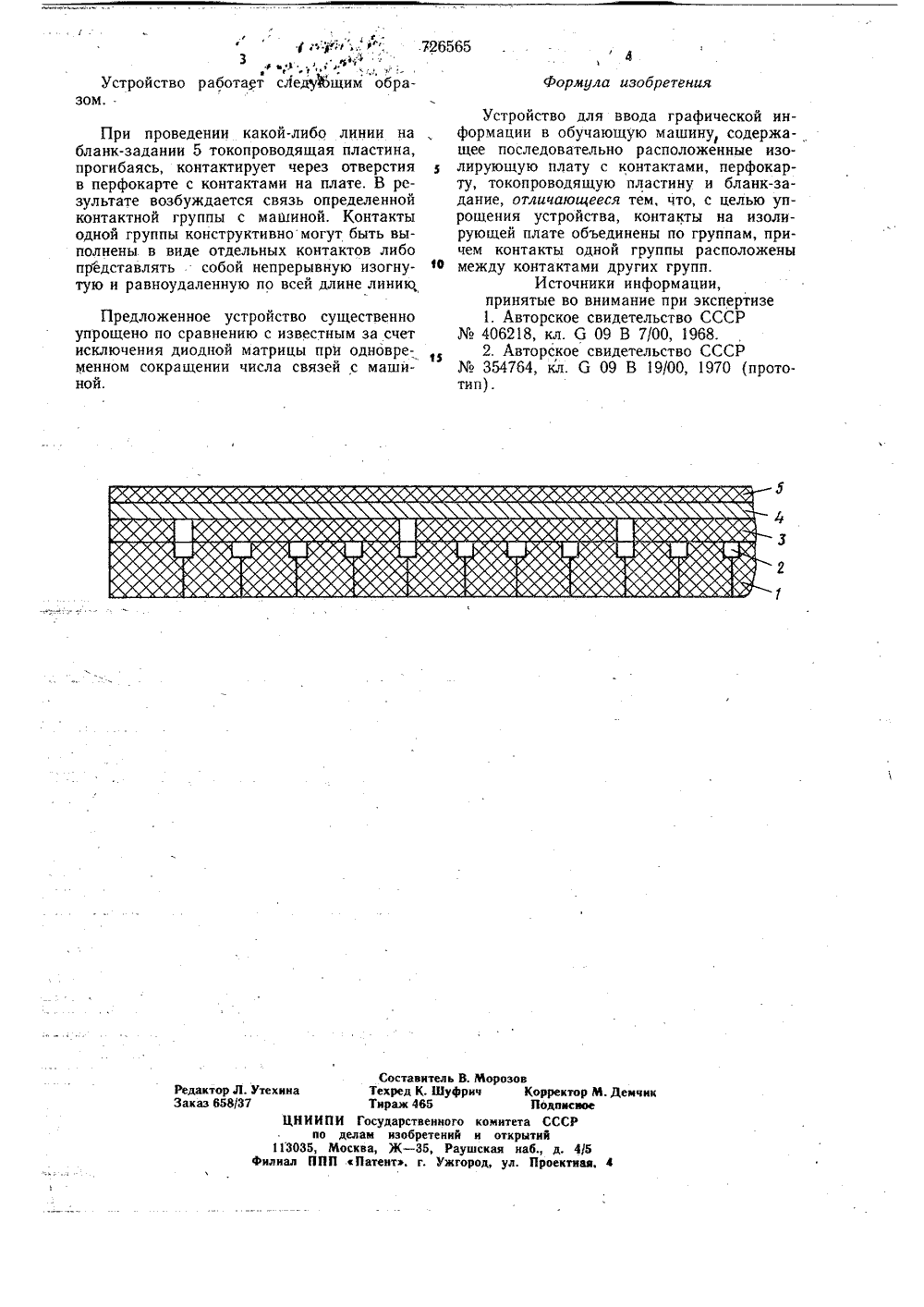

(23) Приоритет -Геаударствеиимй комитет ав делам изобретений и открытий(53) УДК 62-525 (088.8) Опубликовано 05.04.80. Бюллетень 13 Дата опубликования описания 15.04.80(72) Авторы изобретения А. В. Алимпиев, В. С. Великанов и А. Н. Маляров Куйбышевский политехнический институт им. В. В. Куйбышева(54) УСТРОЛСТВО ДЛЯ ВВОДА ГРАФИЧЕСКОЛ ИНФОРМАЦИИ В ОБУЧАЮЩУЮ МАШИНУИзобретение относится к области автоматики и вычислительной техники и можетбыть использовано в обучающих и контролирующих машинах.Известно устройство для ввода графического ответа в обучающую машину 1,содержащее плату с контактами для связис машиной, сменную перфокарту, токопроводящую пластину и бланк-задание.В таких устройствах каждый контактплаты должен быть соединен с машиной и,следовательно, требуется большое число проводов при большом числе контактов на плате,Наиболее близким техническим решениемк изобретению является компаратор дляобучающего устройства, содержащий платус контактами, бланк-задание, сменную перфокарту и токопроводящую пластину, расположенные друг над другом, а также диодную матрицу, позволяющую сократить число связей с машиной благодаря кодированию 2,Однако наличие диодной матрицы усложняет устройство.Цель изобретения - упрощение устройства. Поставленная цель достигается тем, чтов предложенном устройстве контакты на изолирующей плате объединены по группам, каждая из которых подсоединяется к машине одной связью. При этом контакты одной группы расположены между контактами других групп. С целью устранения коммутационных элементов между контактами одной группы, каждая из них выполнена в виде непрерывных изогнутых и равно- удаленных по всей длине линий.Это позволяет сократить число связей смашиной до минимума при сохранении точности построения графического ответа, поскольку общее количество контактов на изолирующей плате остается прежним.т 5На чертеже представлено устройство дляввода графической информации вобучающую машину.Устройство содержит контактную плату1 из изолирующего материала с контактами 2, перфокарту 3 с отверстиями, токопроводящую пластину 4 и бланк-задание 5, расположенные последовательно друг над другом..ф .Г Фф 7265653э,ЪФаз.,; рч т Устройство работает сЛедуЬщим обра/формула изобретения зом. 2 1 Составитель В.Морозов Техред К, Шуфрич Корректор М, Демчик Тираж 465 Поднисное ЦИНИПИ Государственного комитета СССР по делам изобретений и открытий 1 Г 3035, Москва, Ж - 35, Раушскаи наб., д. 4/5 Филиал ППП сПатентэ. г. Ужгород, ул. Проектиаи, 4Редактор Л. Утехина Заказ 658/37 При проведении какой-либо линии на бланк-задании 5 токопроводящая пластина, прогибаясь, контактирует через отверстия в перфокарте с контактами на плате. В результате возбуждается связь определенной контактной группы с машиной. Контакты одной группы конструктивно могут быть выполнены в виде отдельных контактов либо представлять собой непрерывную изогну тую и равноудаленную по всей длине линию,Предложенное устройство существенно упрощено по сравнению с известным за счет исключения диодной матрицы при одновременном сокращении числа связей с машиной. Устройство для ввода графической информации в обучающую машину, содержащее последовательно расположенные изолирующую плату с контактами, перфокарту, токопроводящую пластину и бланк-задание, отличающееся тем, что, с целью упрощения устройства, контакты на изолирующей плате объединены по группам, причем контакты одной группы расположены между контактами других групп.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР406218, кл, б 09 В 7/00, 1968.2. Авторское свидетельство СССР354764, кл. 6 09 В 19/ОО, 1970 (прототип) .
СмотретьЗаявка
2531165, 17.10.1977
КУЙБЫШЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. В. В. КУЙБЫШЕВА
АЛИМПИЕВ АРТУРИЙ ВАСИЛЬЕВИЧ, ВЕЛИКАНОВ ВАЛЕРИЙ СЕМЕНОВИЧ, МАЛЯРОВ АНАТОЛИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: G09B 7/00
Метки: ввода, графической, информации, машину, обучающую
Опубликовано: 05.04.1980
Код ссылки
<a href="https://patents.su/2-726565-ustrojjstvo-dlya-vvoda-graficheskojj-informacii-v-obuchayushhuyu-mashinu.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для ввода графической информации в обучающую машину</a>
