Тиристорный генератор импульсов

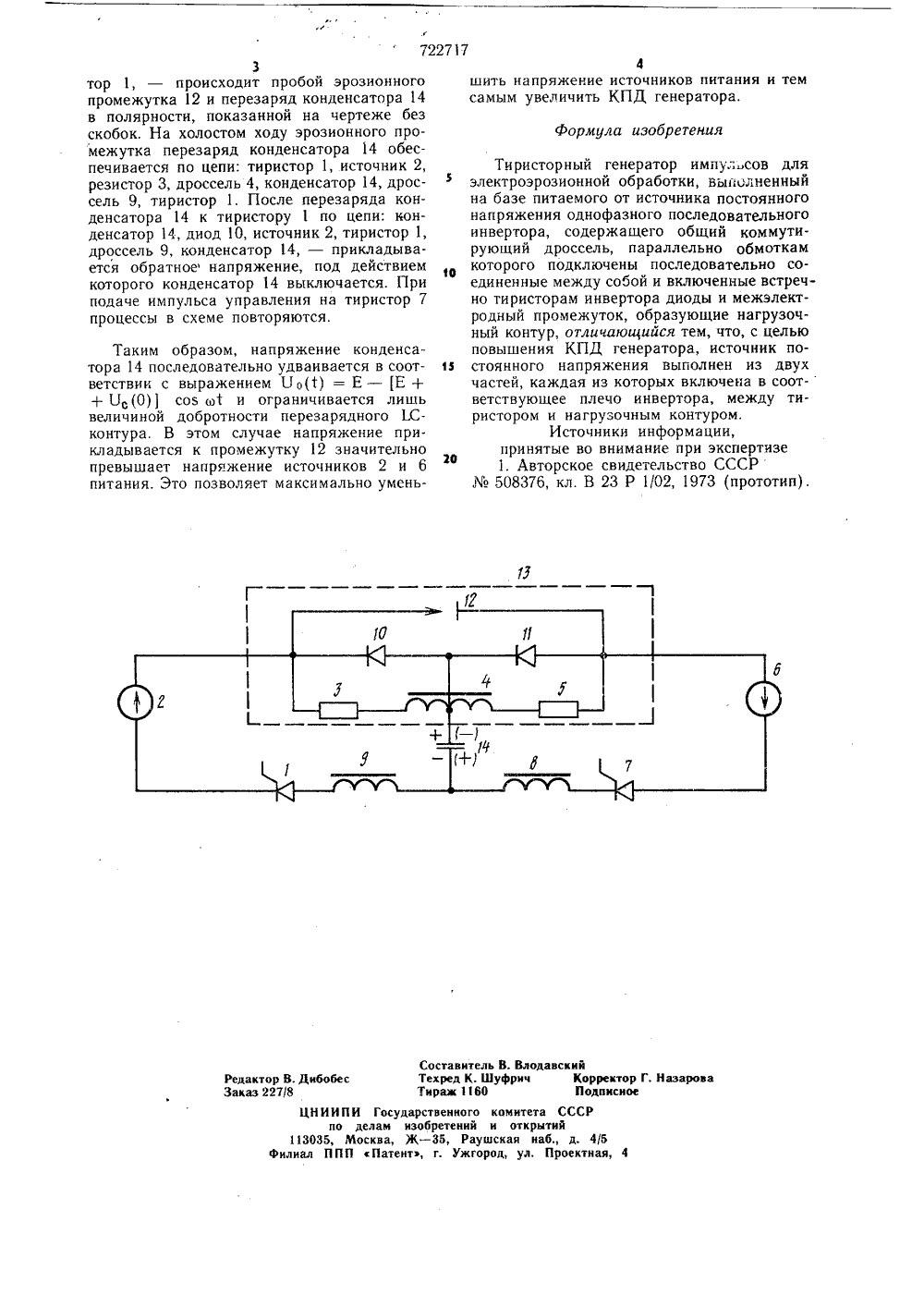

О П И 6 А-Я-"И - Е ИЗОБРЕТЕНИЯ Союз СоветскихСощиалистическихРеспублик 1 и 722717 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(72) Авторы изобретения Л. И. Бронштейн, А. Н. Фишкин и О. Я. Солома 1 Экспериментально-конструкторский и технологический институт автомобильной промышленности(54) ТИРИСТОРНЫЙ ГЕНЕРАТОР ИМПУЛЬСОВ 1Изобретение относится к электрофизическим методам обработки металлов и касается источников питания технологическим током электроэрозионных станков.Известны тиристорные генераторы импульсов, выполненные по схеме последовательного инвертора с общим коммутирующим дросселем, параллельно которому подключены межэлектродный промежуток и встречно тиристорам включенные диоды 11. Однако в известном генераторе напряжение, прикладываемое в промежутку, не превышает двойного напряжения источника питания. Для поддержания высокой стабильности процесса обработки необходимо иметь источник питания достаточно большого напряжения, что снижает КПД генератора.Цель изобретения - повышение КПД генератора. Для этого в предлагаемом генераторе источник выполнен из двух частей, каждая из которых включена в соответствующее плечо инвертора между тиристором и нагрузкой.На чертеже дана электрическая схема силовых цепей генератора.Катод тиристора 1 подключен к отрицательному полюсу источника 2 постоянного 2напряжения, положительный полюс которого через последовательно соединенные резистор 3, общий коммутирующий дроссель 4, резистор 5 подключен к отрицательному полюсу второго источника 6. Положительный полюс источника 6 соединен с анодом тиристора 7, катод которого через последовательно соединенные дроссели 8 и 9 подключен к аноду тиристора 1.Параллельно цепи; резистор 3, дроссель 4,резистор 5, - включены, последовательно 10 соединенные между собой, диоды 10 и 11,общий вывод которых связан со средней точкой обмоток дросселя 4, и эрозионный промежуток 12, образующий вместе с указанной цепью и диодами 10, 11 общий нагрузочный контур 13. Средняя точка дросселя 4 соединена с общим выводом дросселей 8 и 9 через конденсатор 14.Рассмотрим работу генератора с моментавремени, когда в результате ранее протекавших процессов перезаряда, конденсатор 14 заряжен в полярности, покйзанной на чертеже в скобках, При подаче импульса управления на тиристор 1 по цепи; тиристор 1, источник 2, эрозионный источник 12, диод 11, конденсатор 14, дроссель 9, тирис,г У7227174шить напряжение источников питания и темсамым увеличить КПД генератора. Формула изобретения Составитель В. ВлодавскийТехред К.Шуфрич Корректор Г, Назарова Тираж 1160 Подписное Редактор В, ДнбобесЗаказ 227(8 ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП кПатентв, г. Ужгород, ул, Проектная, 43тор 1, - происходит пробой эрозионного промежутка 12 и перезаряд конденсатора 14 в полярности, показанной на чертеже без скобок. На холостом ходу эрозионного промежутка перезаряд конденсатора 14 обеспечивается по цепи: тиристор 1, источник 2, резистор 3, дроссель 4, конденсатор 14, дроссель 9, тиристор 1. После перезаряда конденсатора 14 к тиристору 1 по цепи: конденсатор 14, диод 10, источник 2, тиристор 1, дроссель 9, конденсатор 14, - прикладывается обратное напряжение, под действием которого конденсатор 14 выключается. При подаче импульса управления на тиристор 7 процессы в схеме повторяются. Таким образом, напряжение конденсатора 14 последовательно удваивается в соответствии с выражением 110) = Е - Е + + 11 о (О)сов го г и огРаничиваетсЯ лишь величиной добротности перезарядного 1.С- контура. В этом случае напряжение прикладывается к промежутку 12 значительно превышает напряжение источников 2 и 6 питания. Это позволяет максимально уменьТиристорный генератор импул сов дляэлектроэрозионной обработки, выполненный на базе питаемого от источника постоянного напряжения однофазного последовательного инвертора, содержащего общий коммутирующий дроссель, параллельно обмоткам которого подключены последовательно соединенные между собой и включенные встречно тиристорам инвертора диоды и межэлектродный промежуток, образующие нагрузочный контур, отличающийся тем, что, с целью повышения КПД генератора, источник пои стоянного напряжения выполнен из двухчастей, каждая из которых включена в соответствующее плечо инвертора, между тиристором и нагрузочным контуром.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР508376, кл. В 23 Р 1/02, 1973 (прототип).
