Быстроразъемное соединение штанг
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 717321
Авторы: Козак, Сотниченко, Хаймович
Текст

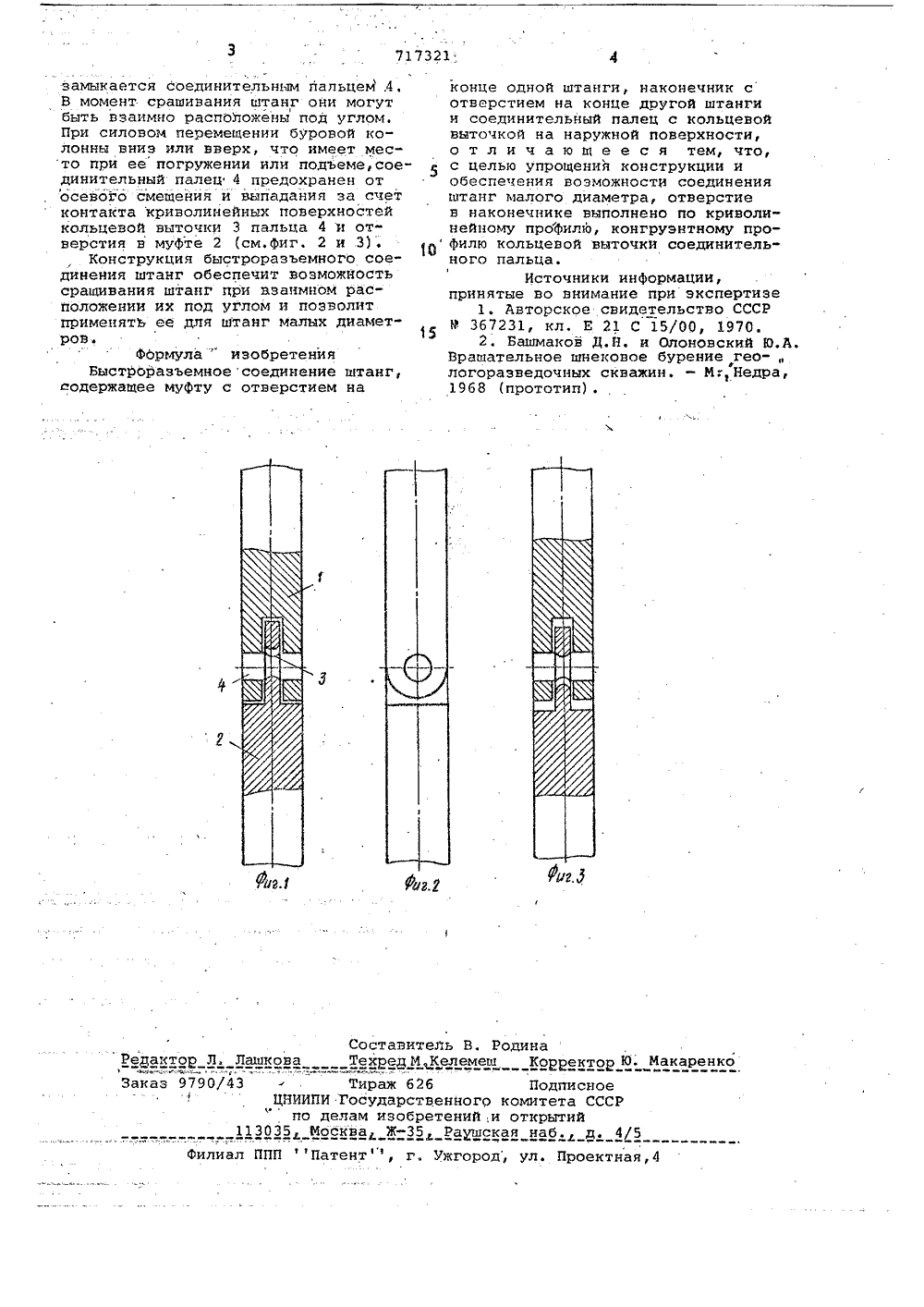

Союз Советских Социалистических Республик(51)м. Кл. с присоединением заявки Мо(23) Приоритет Е 21 С 15/00 Государственный комитет СССР по делам изобретеннй н открйтнйДата опубликования описания 250280(72) Авторы изобретения В.И. Сотниченко, Б.М. Козак и В.А, Хаймович Западно-Сибирское отделение Всесоюзного научноисследовательского института геофизическихметодов разведки(54) БЫСТРОРАЗЬЕМНОЕ СОЕДИНЕНИЕ ОГАНГ Изобретение относится к технике сейсмической разведкии касается соединенияштанг в пенетрационных установках, работающих по принципу плавного вдавливания, например в погружателях сейсмоприемников и зарядов взрывчатых веществ.Известно соединение буровых штанг, имеющее ниппельную и муфтовую части и фиксирующий элемент 1Недостаток конструкции заключается в недостаточной надежности соединения.Известно также быстроразъемное соединение штанг, содержащее муфту 15 с отверстием на конце одной штанги, наконечник с отверстием на конце . другой штанги и соединительный палец с кольцевой выточкой на наруж- . ной поверхности и подпружиненный Фиксатор 2.Недостатками этого соединения штанг являются забивание грязью полости фиксатора в гроцессе работы и невозможность сращивания штанг при 25 взаимном расположении их под углом, это затрудняет операции по наращиванию буровой колонны. Кроме того, необходимость применения в конструкции подпружиненного фиксатора огра ничивает применение соединения дляштанг малых диаметров.Цель изобретения - упрощение конструкции и обеспечение возможностисоединения штанг малого диаметра.Это достигается тем, что отверстиев наконечнике выполнено по криволинейному профилю, конгруэнтному профилю кольцевой выточки соединительного пальца.На фиг. 1 изображено соединениепри погружении колонны штанг, общийвид; на фиг. 2 - быстрораэъемное соединение штанг; на Фиг. 3 - соединениепри подъеме колонны штанг,Быстроразъемное соединение штангимеет муфту 1. на нижнем конце однойштанги с двумя боковыми соосно расположенными цилиндрическими отверстиями и прорезью, в которую захо"дит уступ наконечника 2 другой штанги с отверстием, профиль которогоконгруэнтен профилю кольцевой выточки 3 соединительного пальца 4.Соединение работает следующимобразом.При сращивании штанг уступ нако-.нечника 2 одной штанги вводится в,прорезь муфты 1 другой штанги досовмещения их отверстий, после чего3 7 замыкается соединительным пальцем 4. В момент сращивания штангони могут быть взаимно расположены под углом. При силовом перемещении буровой колонны вниз или вверх, что имеет место при ее погружении или подъеме,сое динительный палец 4 предохранен от осевога смещения и выпадания за счет контакта криволинейных поверхностей кольцевой выточки 3 пальца 4 и отверстия в муФте 2 (см,Фиг. 2 и 3),Конструкция быстроразъемного соединения штанг обеспечит возможность сращивания штанг цри взаимном расположении их под углом и позволит применять ее для штанг малых диаметров.Формула " изобретенияБыстроразъемноесоединение штанг, содержащее муФту с отверстием на 173214конце одной штанги, наконечник сотверстием на конце другой штангии соединительный палец с кольцевойвыточкой на наружной поверхности,о т л и ч а ю щ е е с я тем, что,с целью упрощения конструкции иобеспечения возможности соединенияштанг малого диаметра, отверстиев наконечнике выполнено по криволинейному проФилю, конгруэнтному про 1 Филю кольцевой выточки соединительного пальца.Источники инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 367231, кл. Е 21 С 15/00, 1970.2. Башмаков Д.Н. и Олоновский Ю.А.Вращательное шнековое бурение гео-логоразведочных скважин. - И.", Недра,1968 (прототип) .ль В, Р Келемеш Редактор Л. ЛашЗаказ 9790/43 рен венного кетений,иРаушска 113 атентф, г, ужгород, ул. Проектная,4 Составит ова ТехредйГираж 62 ЦНИИПИ Государстпо делам изобр 35 Иосква ЖдинаКорректор Ю.Подписноемнтета СССРткрытийиаб. д. 4/5
СмотретьЗаявка
2619513, 18.05.1978
ЗАПАДНО-СИБИРСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ГЕОФИЗИЧЕСКИХ МЕТОДОВ РАЗВЕДКИ
СОТНИЧЕНКО ВАДИМ ИОСИФОВИЧ, КОЗАК БОГДАН МИХАЙЛОВИЧ, ХАЙМОВИЧ ВЛАДИМИР АБРАМОВИЧ
МПК / Метки
МПК: E21C 15/00
Метки: быстроразъемное, соединение, штанг
Опубликовано: 25.02.1980
Код ссылки
<a href="https://patents.su/2-717321-bystrorazemnoe-soedinenie-shtang.html" target="_blank" rel="follow" title="База патентов СССР">Быстроразъемное соединение штанг</a>
Быстроразъемное соединение штанг
Номер патента: 933935
Опубликовано: 07.06.1982
Автор: Андриец
МПК: E21B 17/046
Метки: быстроразъемное, соединение, штанг
...отверстием и наконечника 2 с отверстием, соединительного элемента 3, выполненного в виде призматической шпонки, внутри которой расположен толка- тель 4, подпружиненный пружиной 5 и сое933935 Формула изобретения 4-А Заказ 3842/18ПодписноеП Патент,Проектная. 4 ВНИИПИ Тираж 623филиал ПП г. Ужгород, ул. Фи диненный винтом 6 с планкой 7. Призматическая шпонка 3 снабжена стопорной гайкой 8 и имеет паз 9, а муфта 1 имеет паз 10, перпендикулярный боковым граням шпонки 3.Планка 7, выполняющая роль фиксатора,5 имеет наружную поверхность не выступающую за наружную поверхность муфты 1, длина планки 7 превышает ширину призматической шпонки 3. Стопорная гайка 8, имеющая паз, предназначена для предотвраще ния случайного отжатия толкателя 4, а также для...
Быстроразъемное соединение штанг
Номер патента: 1070295
Опубликовано: 30.01.1984
Авторы: Бойко, Либерман, Мурзин
МПК: E21B 17/046
Метки: быстроразъемное, соединение, штанг
...соединение, позволяющее передавать крутящий момент в обоих направлениях. На наружной поверхности муфты и ниппеля выполнена кольцевая канавка 7, в которой расположено разрезное пружинное кольцо 8. Кольцо стопорится плоским пружинным фиксатором 9. На внутренней поверхности кольца 8 выполнены односторонние скошенные участки 10, а на наружной - лыски 1 . Наружный диаметр 5 10 15 20 25 30 35 40 выступов муфты 12 выполнен больше наружного диаметра выступов чиппеля 13, Канавка имеет торцы 14 и 15, пазы муфты и выступы ниппеля - соответственно торцы 16 и 17, а кольцо 8 - торцы 18 и 19. На торцах выступов ниппеля выполнены скосы 20. Скошенные участки 10 на пружинном кольце 8 выполнены шириной Д с наружным диаметром К, а выступы муфты и йиппеля -...
Приспособление для соединения штанги бура с грунтоносом
Номер патента: 358467
Опубликовано: 01.01.1972
Авторы: Казахский, Хоз, Шлеймович
Метки: бура, грунтоносом, соединения, штанги
...котором установлены имеющие заплечики винтовые фиксаторы.На фиг. 1 изображено приспособление для соединения штанги бура с грунтоносом посредством переходника; на фиг, 2 - разрез по А - А на фиг. 1.Переходник 1 для соединения штанги бура " с грунтоносом 3 выполнен с вертикальными пазами 4 и резьбовым отверстием 5, перпендикулярным вертикальным пазам 4. В резьбовое отверстие 5 установлены имеющие заплечики винтовые фиксаторы б, На внутренней цилиндрической поверхности грунтоноса 8 в верхней его части имеются два выступа по форме и расположению соответствующие пазам переходника, а в стенке просверлены два отверстия друг против друга для захода в них концов винтовых фиксаторов.Соединение штанги с грунтоносом осущест вляется следующим...
Приспособление для соединения бурильных штанг
Номер патента: 48071
Опубликовано: 31.08.1936
Автор: Оганов
МПК: E21B 17/046
Метки: бурильных, соединения, штанг
....На чертеже фиг. 1 изображает схематически общий вид приспособления,фиг. 2 и Зразрез по АВ фиг. 1 (в двух вариантах).Приспособление состоит из муфты 1,навинченной на верхний конец нижней штанги. Нижний конец верхней штанги 2 имеет два симметричных выступа 4,которым соответствуют пазы в муфте,а на самой штанге свободно надета втулка З.Для соединения одной штанги сдрутой достаточно завести нижний конец соединяемой штанги в пазы муфты пре адыдущей штанги, сидящей на элеваторе,и повернуть на 9 О. После поворота штанги втулка вводится своми хвостовиками 5 в пазы муфты, освободившиеся от выступов нижнего конца штанги после поворота его на 9 О и таким образом втулка предотвращает штангу от возможности вращения ее относительно муфты и вместе с...
Устройство для соединения насосных штанг
Номер патента: 727835
Опубликовано: 15.04.1980
Авторы: Зубаиров, Филадельфов, Шаммасов
МПК: E21B 17/00
Метки: насосных, соединения, штанг
...сферической головкой 8. Наопорной поверхности 3 верхрей полумуфты жестко закреплена сменная пластина 9 из пластичного материала. Полумуфгы зафиксированы относительно другдруга срезным элементом 10, так чтобысферическая головка штока не касаласьсменной пластины 9, а ограничитель осевого перемещения 7 - опорной поверхности 4.Устройство работает следующим образом.7835ка колонны штанг, не прибегая к трудоемким специальным исследованиям сприменением глубинных приборов. А это,в свою очередь, позволит устанавливатьв каждой колонне минимальное, но достаточное число устройств, характеризую 1 цихся относительной сложностью и повышенной металлоемкостью по сравненик с серийным. Устройства же, первоначально1 О попавшие в растянутутб часть...
