Струйная система цифрового программного управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

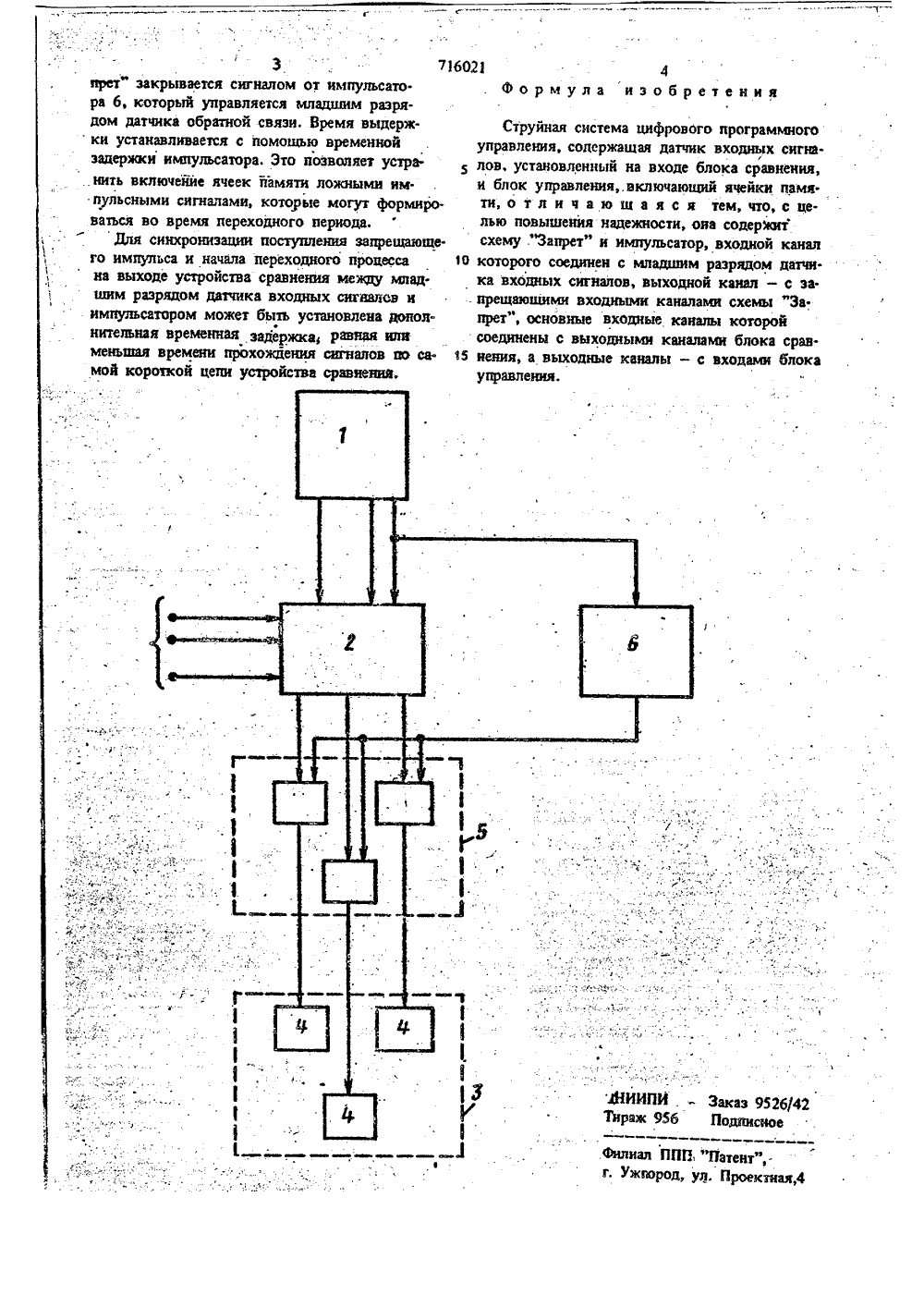

(51)М, Кд. г 6 05 В 19/44 6 Ьеударстаане 4 хеинтвт СИРв дела нэебретеннй и атарытвй(088.8) Опубликовано 150280. Бюллетень М б Дата опубликования описания 150230 О, В, Ложкин, С. Л. Трескунов, Г. Н. Хохлов и Р. Б. Шабанов(72) Авторы изобретенияГосударственный научно-исследовательский институт теплоэнергетического приборостроения "НИИТЕПЛОПРИБОР"(54) СТРУЙНАЯ СИСТЕМА ЦИФРОВОГО ПРОГРАММНОГОУПРАВЛЕНИЯ 3Изобретение относится к области автематического управления и может быль примененопри автоматизацы металлообрабатывающихстанков.Известна пневматическая система цифровогепрограммного управления, содержащая датчиквходных сигЮЬс 1 в, установленный на входеблока сравнения, и блок управления, включа.ющий ячейки памяти,Недостатком известной системы являетсяшзкая надежность нз-за появления ложныхимпульсных сигналов в период изменения состояний выходов датчиков входных сигналов(обратной связи), Эти ложные сигналы вознйкают в результате разного времени прохождения входных сигналов по устройству сравне.иия н вызывают, с свою очередь, ложное сраба.тывание ячеек памяти управления, что приво.дит к наружению работы системы .Предположенная струйная система цифровогопрограммного управления для повышения надежности содержит схему Запрет" и имвульсатор, входной канал которого соединен смладшим разрядом датчика входных сигналов,2выходной канал - . с запрещающими входнымиканалами схемы "Запрет", основные входныеканалы которого соешщевы с выходными каналами блока сравнащя, а выходные каналы -с входами блока уврзвления.Я Схема "Запрет" препятствует прохождениюинформации в схему управления во времяпереходного процесса. В результате надежность работы системы увеличивается.На чертеже представлена блок. схема струй.ной системы.Система состоит из датчика 1 входныхсигналов обратной связи, блока сравнения 2,блока управления 3 с лейками памяти 4,схемы "Запрет" 5 и импульсатора б.Система работает следующим образом.Сигналы от датчика 1 входных сигналовобратной связи в виде кода поступают навход блока еравнения 2, аде сравниваются.с кодом задания. На выходе устройства сравне ф.ния формируются сигвциа "Равно", которые,подаются на входы ячеек памяти 4 управле. ния 3 через схему "Запрет" 5. При этомна время переходного процесса схема "За, 1 Патент",. 3прет" закрывзется сигналом от импульсато. ра 6, который управляется млздшим разрядом датчика обратной связи. Время выдерж ки устанавливается с помощью временной задержки импульсатора. Это позволяет устранить включейие ячеек йамяти ложными импульсными сигналами, которые могут формироваться во время переходного периода.Для синхронизации поступления запрещаюше. го импульса н начала переходного процесса на выходе устройства сравнения между млад- шим разрядом датчика входных сигналов и импульсатором может быль установлена доползнительная временная задержка Рщя или меньшзя времени прохождения сигнзлов по самой короткои цепи устройства сравнения. 4Формула изобретения Струйная система цифрового программногоуправления, содержащая датчик входных сигнз.5 лов, установленный на входе блока сравнения,и блок управления,.включавший ячейки памяти, о т л и ч а ю ш а я с я тем, что, с це.лью повышения надежности, она содержитсхему ."Запрет" и импульсатор, входной канзл1 о которого соединен с младшим разрядом датчика входных сигналов, выходной канзл - с за.прещзюаими входными каналами схемы "За.прет", основные входные каизлы которойсоединены с выходными канзлзми блока срав 15 пения, а выходные каналы - с входами блокауправления,
СмотретьЗаявка
1822245, 21.08.1972
ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕПЛОЭНЕРГЕТИЧЕСКОГО ПРИБОРОСТРОЕНИЯ "НИИТЕПЛОПРИБОР"
ЛОЖКИН ОЛЕГ ВИКТОРОВИЧ, ТРЕСКУНОВ СЕМЕН ЛЬВОВИЧ, ХОХЛОВ ГЕННАДИЙ НИКОЛАЕВИЧ, ШАБАНОВ РУДОЛЬФ БОРИСОВИЧ
МПК / Метки
МПК: G05B 19/44
Метки: программного, струйная, цифрового
Опубликовано: 15.02.1980
Код ссылки
<a href="https://patents.su/2-716021-strujjnaya-sistema-cifrovogo-programmnogo-upravleniya.html" target="_blank" rel="follow" title="База патентов СССР">Струйная система цифрового программного управления</a>
