Синхронный генератор вертикального исполнения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

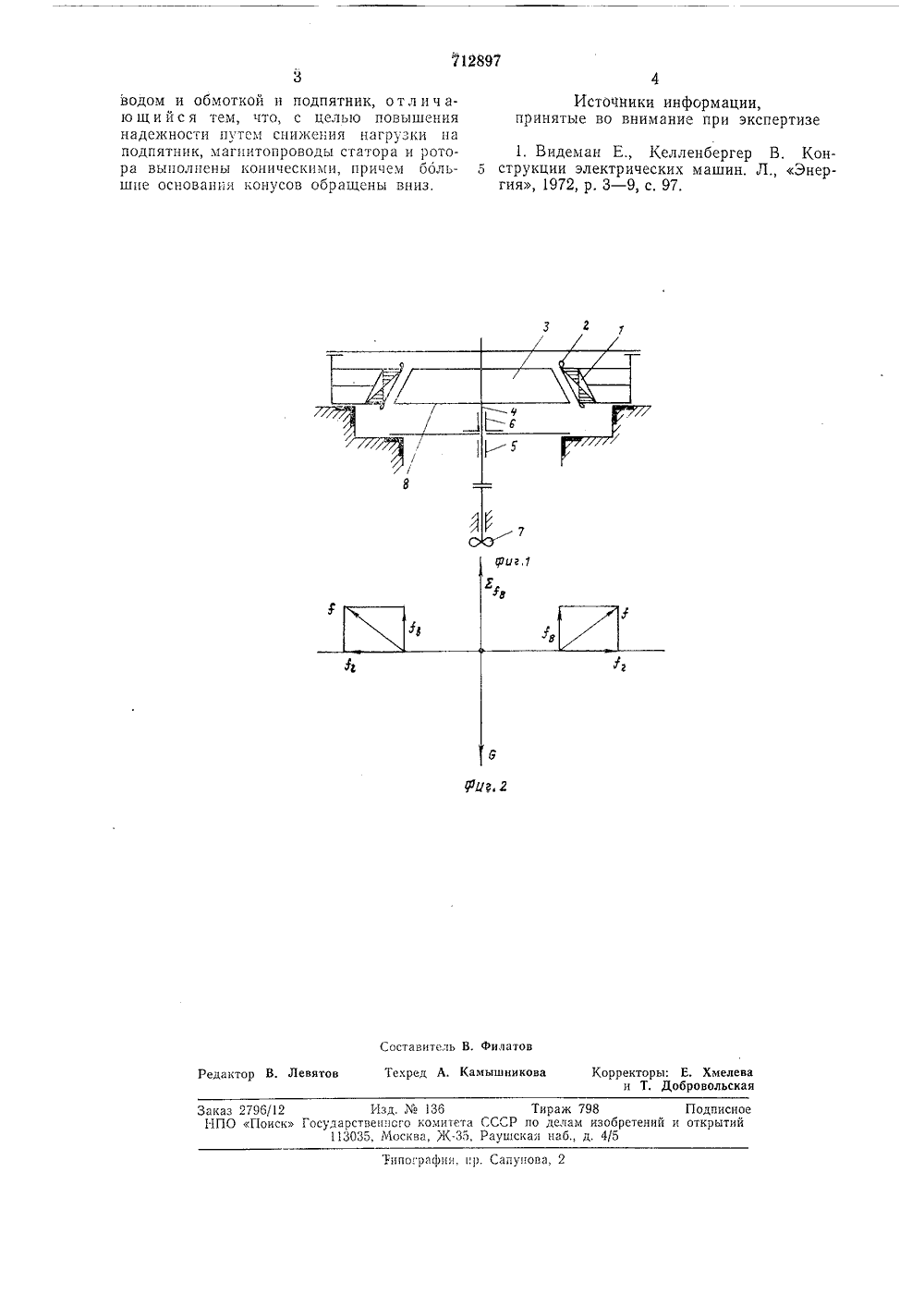

Союз Сееещих Социалистических Реслублии(22) Заявлено 27.07,77 (21) 2512560/24 присоединением заявкиГосударственный комит СССР(45) Дата опубликования описания 30.01.80) Заявитель ербайджанский етик НХРОННЫЙ ГЕНЕРАТОР ВЕРТИКАЛЬНОГО ИСПОЛНЕНИЯ Формула изоСинхронный гснерато полнения, содержащий проводом н обмоткой, р етен и я вертик с маги с маги еже н вертикального истатор с магнитотор с магнитопроИзобретение относится к области электромашиностроения, а именно к конструкции магнитопроводов статора и ротора синхронных генераторов вертикального исполнения, 5Известен синхронный генератор вертикального исполнения, содержащий статорс магнитопроводом и обмоткой, ротор смагнитопроводом и обмоткой и подпятник11. Магнитопроводы статора и ротора такого генератора имеют цилиндрическуюрасточку. Подпятник этого генератора воспринимает большие вертикальные усилия.Большие вертикальные нагрузки, действующие на подпятник, снижают надежность подпятникового узла, которая во многом определяет надежность синхронногогенератора в целом.Целью изобретения является повышениенадежности путем снижения нагрузки на 20подпятник, Указанная цель достигается тем,что магнитопроводы статора и ротора выполнены коническими, причем ббльшпеоснования конусов обращены вниз.На фиг. 1 схематично изображен описываемый генератор; на фиг. 2 - диаграммасил, приложенных к ротору,Синхронный генератор альногоисполнения содержит статор итопроводом 1 и обмоткой 2, ротор итопроводом 3 и обмоткой (на черт е показана). Вал 4 ротора установлен в направляющем подшипнике 5 и имеет подпчтнпк 6. Ротор генератора приводится во вращение от турбины 7.Коническое исполнение магнитопровода статора и ротора приводит к появлению горизонтальной составляющей /, и вертикальной составляющей /, электромагнитной силы / тяжения между магнитопроводамп статора и ротора, Благодаря тому, что ббльшие 8 основания конусов обращены к подпятнику, суммарная вертикальная составляющая Х/, электромагнитной силы тяжения направлена вверх и частично компенсирует силу 6 веса ротора, действующую на подпятник. В результате компенсации вертикальная нагрузка, действующая на подпятник во время работы генератора, оказывается меньше вертикальной нагрузки, которая обусловлена весом ротора и действует на подпятник в состоянии покоя ротора.Таким образом, описанная конструкция синхронного генератора позволяет повысить его надежность путем снижения нагрузки на подпятник,аказ 2796/12 Изд.136 Тираж 798НПО Поиск Государственного комитета СССР по делам изобретени113035, Москва, Ж, Раушская нгб., д. 4/5 Подписноеоткрытий Рипотрафия, пр. Сапунова,водом и обмоткой и подпятник, о т л и ч аю щ и й с я тем, что, с целью повышения надежности путем снихкения нагрузки на подпятник, магнитопроводы статора и ротора выполнены коническими, причем ббльшие основани 1 конусов обращены вниз,Источники информации,принятые во внимание при экспертизе1. Видеман Е., Келленбергер В. Кон струкции электрических машин. Л., Энергия, 1972, р. 3 - 9, с. 97.
СмотретьЗаявка
2512560, 27.07.1977
АЗЕРБАЙДЖАНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭНЕРГЕТИКИ ИМ. И. Г. ЕСЬМАНА
АБДУЛОВ ГАЗАНФАР БАЛА СУЛТАН ОГЛЫ, АЛИЕВА ЛАЛА ФРИДУНОВНА, РАСУЛОВ МУЗАФФАР МАМЕД АГА ОГЛЫ, ГУСЕЙНОВ КЯМАЛ КЯМИЛЬ ОГЛЫ, САФАРОВА ТАМИЛЛА АБДУРАХМАН КЫЗЫ
МПК / Метки
МПК: H02K 1/06
Метки: вертикального, генератор, исполнения, синхронный
Опубликовано: 30.01.1980
