Устройство для определения первичной продукции и деструкции водоемов

Номер патента: 1193291

Опубликовано: 23.11.1985

Авторы: Абаулин, Голов, Гончаров, Штельмах

МПК: F04B 43/06

Метки: гидроприводной, диафрагменный, насос

...в каждой из торообразных диафрагм 3 продувочнымн элементами, причем каждый элемент выполнен в виде трубопровода 6, один конец которого снабжен входным клапаном 7 и расположен в верхней части торо- образной полости диафрагмы 3, а другой - выпускным клапаном 8 и выведен эа пределы торообразной полости диафрагмы 3 в полость 4 рабочего органа 2.В средней части трубопровода 6 раэ мещена упругая вставка 9. Послед няя может быть выполнена в виде замкнутой эластичной газонаполненной камеры 10, которая снабжена источниная камера снабжена источником газадля восполнения утечек. 4. Насос по пп.13,о т л и ч а ющ и й с я тем, что трубопровод выполнен в виде гибкой спирали. 2ком газа для восполнения утечек (не показан ). Трубопровод 6 может быть...

Номер патента: 958900

Опубликовано: 15.09.1982

Авторы: Зюганов, Зюганова, Филатов, Школьник

МПК: G01N 1/10

Метки: водоемов, деструкции, первичной, продукции

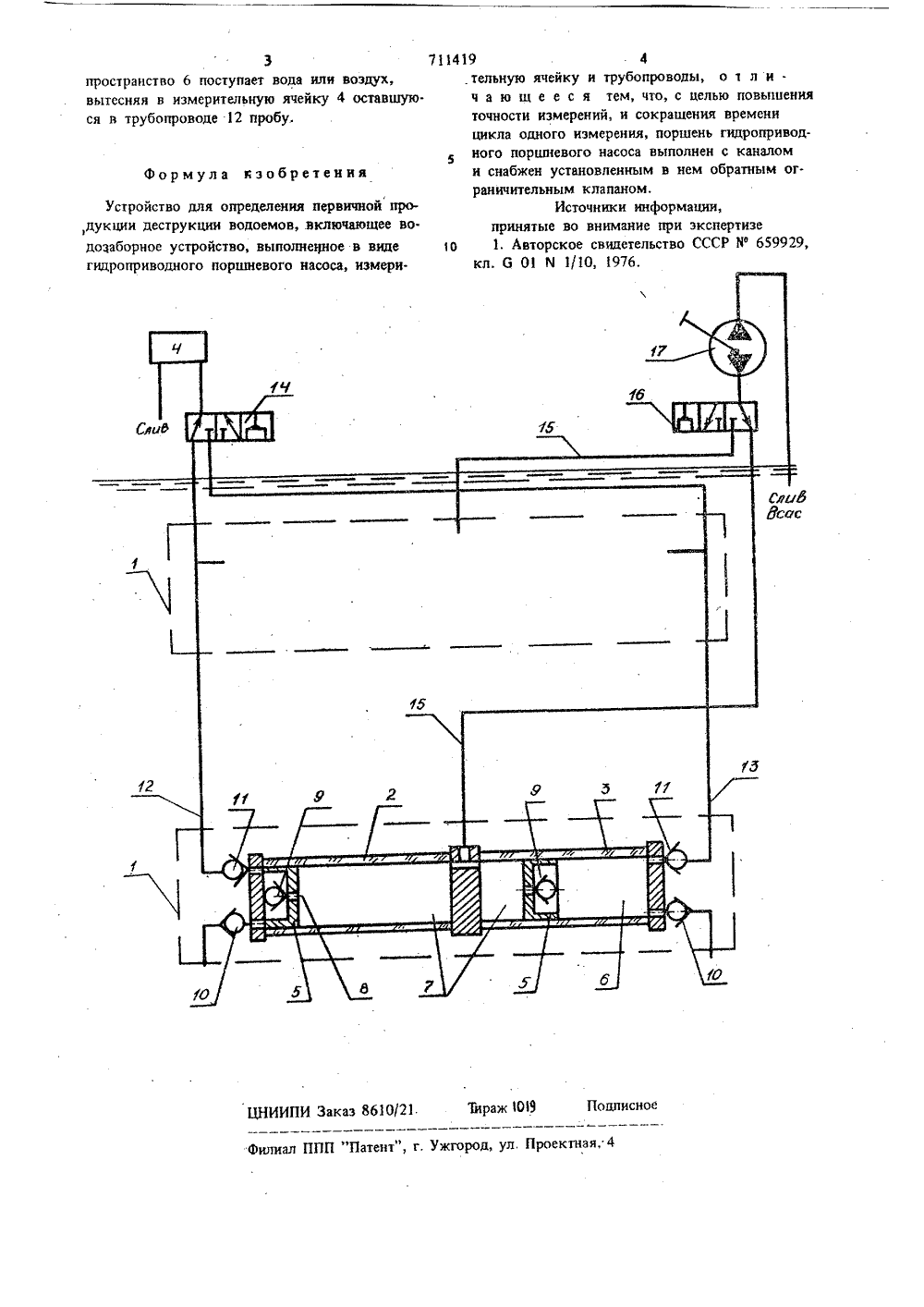

...каждую секцию на пространство-подпоршневое 6 и экспозиционное 7. Поршень 5 снабжен дополнительной стенкой 8, выполненной с коническим седлом 9, в котором установлен запорный орган 10 клапана и пружина 11. Запорный орган 10 плоскостью 12 относительно стенки 8 выступает на некоторое расстояние а. Экспозиционные пространства 7 содержат клапаны впускной 13 и выпускной 14, Выпускные клапаны 14 трубопроводами 15 и 16 через распределитель 17 соединены с измеритель958900 формула изобретения 15 Составитель В. Поляковедактор Н, Киштулииец Техред А. Бойкас Каказ 6764/57 Тираж 887 ПВНИИПИ Государственного комитетапо делам изобретений и открыти113036, Москва, Ж - 35, Раушская наб.филиал ППП Патент, г. Ужгород, ул. П ректор М. ШарошиписноеСР д....

Номер патента: 421793

Опубликовано: 30.03.1974

Авторы: Грикевич, Рабинович, Штельмах

МПК: F04B 9/109

Метки: гидроприводной, насос, поршневой

...линии 12 источника жидкости под давлением и сливной линии 13. Распределитель вращается гидромотором 14, через который проходит жидкость, поступающая в камеры 7 и 8.Каждые две штоковые камеры 15 и 16 гидравлически сообщены между собой и образуют общую камеру, синхронизации движения 10 поршней 5 и 6, гидравличеоки связавную с напор 1 ной линией 12 через предохранительный 17 и обратный 18 клапаны,и сливной линией 13 через переливной подпорный клапан 19. Параллельно клапану 17 установлен дроссель 20, 5 связывающий камеры 15 и 16 с линией;высокого давления и осуществляющий подпитку этих камер в,процессе работы, насоса.При запуске, когда поршни 5 и б,могут находиться в произвольном положении, жид кость из линии 12 через окна 9,и 21...

Номер патента: 1566080

Опубликовано: 23.05.1990

Авторы: Зайцев, Сазонов, Чернобыльский, Чичеров

МПК: F04B 47/04

Метки: гидроприводной, насос, скважинный

...жидкости под действием эффекта Коанда отклоняется от оси питающего сопла 22 и прилипает к одной из стенок проточной камеры 30, устойчиво сохраняя эт положение в данный период времени. 5 10 15 20 25 30 35 40 45 50 55 Далее рабочая жидкость через соответствующий расходящийся канал (например, канал 24) поступает в дополнительную приводную полость 9, вызывая перемещение поршня 6 гидродвигателя 2 вверх. В результате повышенного давленйя на выходе 27 расходящегося канала 24 по отношению к давлению на выходе 26 расходящегося канала 23 запорный элемент 35 клапана 13 находится в закрытом положении, а запорный элемент 34 - в открытом положении, При этом рабочая жидкость вытесняется поршнем 6 гидродвигателя 2 из основной приводной полости 8 через...

Номер патента: 1657744

Опубликовано: 23.06.1991

Авторы: Акопов, Диффине, Зайцев, Мищенко, Сазонов, Чернобыльский

МПК: F04B 47/04

Метки: гидроприводной, насос, скважинный

...проточной камеры 22,устойчиво сохраняя это положение в данный период времени.Далее рабочая жидкость через соответствующий расходящийся канал (например, канал 23) поступает в приводную полость 9, вызывая перемещение поршня 6 гидро- двигателя 2 вверх. Одновременно с этим, при поступлении рабочей жидкости в канал 23 из камеры 22 со стороны линии 13 сброса через дополнительный расходящийся канал 26 происходит дополнительное эжектирование определенного количества жидкости.В результате повышенного давления в расходящемся канале 23 по отношению к давлению в канале 24 и перемещения поршня 6 гидродвигателя 2 вверх рабочая жидкость из приводной полости 8 через основной и дополнительный расходящиеся каналы 24 и 27 вытесняется в линию 13...
