Регулятор давления

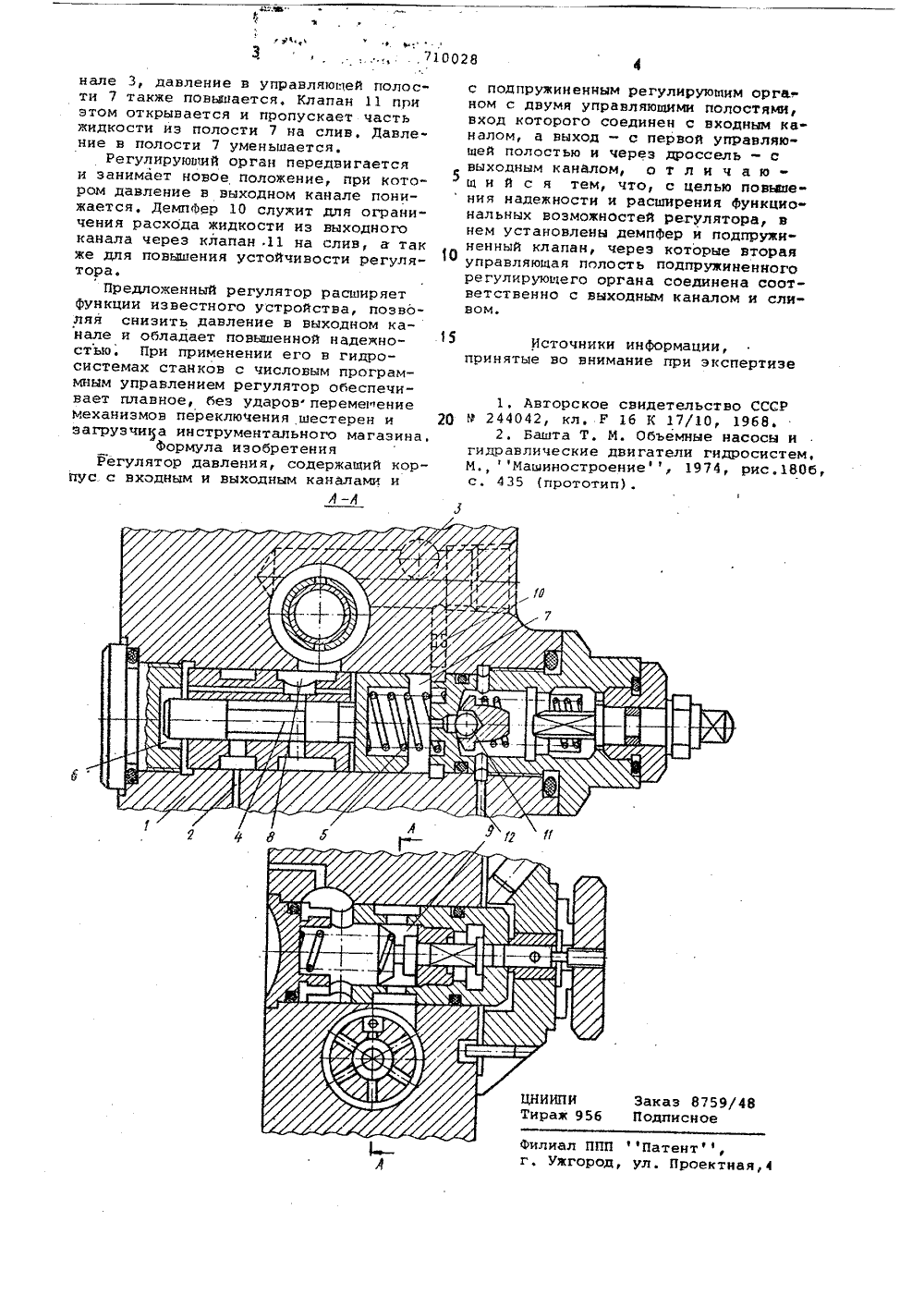

Союз Советскиз Социвлнстическнк Весаублнк(22 Заявлено 24.09.75 (21) 2175987/18-24с присоединением заявки Йо -(51)М. Кл.2С 05 0 16/10 С 05 Р 7/01 Государственный ноюнтет СССР по делаю нзобретеннй н открытнйОпубликовано 150180 бюллетень Йо 2 Двтв опубликования оттмсвмнв 20.01.80(72) Авторы изобретения Г. И. Каменецкий и К. В. Зайцева Ордена Трудового Красного Знамени экспериментальный научноисследовательский институт металлорежущих станков(54) РЕГУЛЯТОР ДАВЛЕНИЯ Изобретение относится к области гидромашиностроения и может быть использовано в гидросистемах станков с числовым программным управлением для регулирования давления при небольшиХ расходах рабочей жидкости.Известно устройство для регулирования перепада давления на дросселе, обеспечиваю 11 ее независимость расхода через дроссель от нагрузки 11.Наиболее близким по технической сущности к данному изобретению является регулятор давления, содержащий корпус с входным и выходным каналами и с подпружиненным регулирующим орга ном с двумя управляющими полостями, вход которого соединен с входным каналом, а выход - с первой управляющей полостью и через дроссель - с выходным каналом 2. 20Известный регулятор не обеспечивает поддержания давления в выходном канале, необходимого для надежной работы вспомогательных органов станка,Целью изобретения является повыше-с ние надежности и расширение Иункциональных возможностей регулятора.Это достигается тем, что в предлагаемом регуляторе установлены демпИер и подпружиненный клапан, через 30 которые вторая управляющая полостьподпружиненного регулирующего органасоединена соответственно с выходнымканалом и сливом.На чертеже изображен предложенныйрегулятор давления.Регулятор давления содержит корпус1 с входным 2 и выходным 3 каналами,регулирующий орган 4 с пружиной 5,для управления которым имеются двеуправляющие полости 6 и 7.Выход регулирующего органа 8 соединен с первой управляющей полостьюб и через дроссель 9 переменного проходного сечения в выходным каналом 3,Выходной канал 3 через демпфер 10,выполненный в виде калиброванного отверстия, соединяется со второй управляющей полостью 7, которая через подпружиненный клапан 11 соединена сосливной магистралью (сливом) 12.Устройство работает следующим образом,Во .входной канал подается рабочаяжидкость, которая проходит через регулирующий орган 4 и дроссель 9. Расход рабочей жидкости через регулирующий орган 4 определяется перепадомдавления в его управляющих полостях,При повышении давлениявыходном 1 а, 710028 Заказ 8759/Подписное нале 3, давление в управляющей полости 7 также повышается. Клапан 11 при этом открывается и пропускает часть жидкости иэ полости 7 на слив, Давление в полости 7 уменьшаетсяРегулирующий орган передвигается и занимает новое положение, при котором давление в выходном канале понижается. ДемпФер 10 служит для ограничения расхбда жидкости из выходного канала через клапан 11 на слив, а так же для повышения устойчивости регулятора.Предложенный регулятор расширяет Функции известного устройства, позволяя снизить давление в выходном канале и обладает повышенной надежностью. При применении его в гидро- системах станков с числовым программным управлением регулятор обеспечивает плавное, беэ ударов перемещение механизмов переключения шестерен и 2 О загрузчика инструментального магазина.Формула изобретенияРегулятор давления, содержащий корпус с входным и выходным каналами и4-А с подпружиненным регулирующим орга-.ном с двумя управляющими полостями,вход которого соединен с входным каналом, а выход - с первой управляющей полостью и через дроссель - свыходным каналом, о т л и ч а ющ н й с я тем, что, с целью повыпения надежности и расширения Функциональных воэможностей регулятора, внем установлены демпфер и подпружиненный клапан, через которые втораяуправляющая полость подпружиненногорегулирующего органа соединена соответственно с выходным каналом и сливом. источники инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 244042, кл. Р 16 К 17/10, 19 б 82, Башта Т. М, Объемные насосы игидравлические двигатели гидросистем.М., Машиностроение, 1974, рис,180 б,с. 435 (прототип). Филиал ППП фПатентф, г. Ужгород, ул. Проектная,4
