Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 705652
Автор: Чураков
Текст

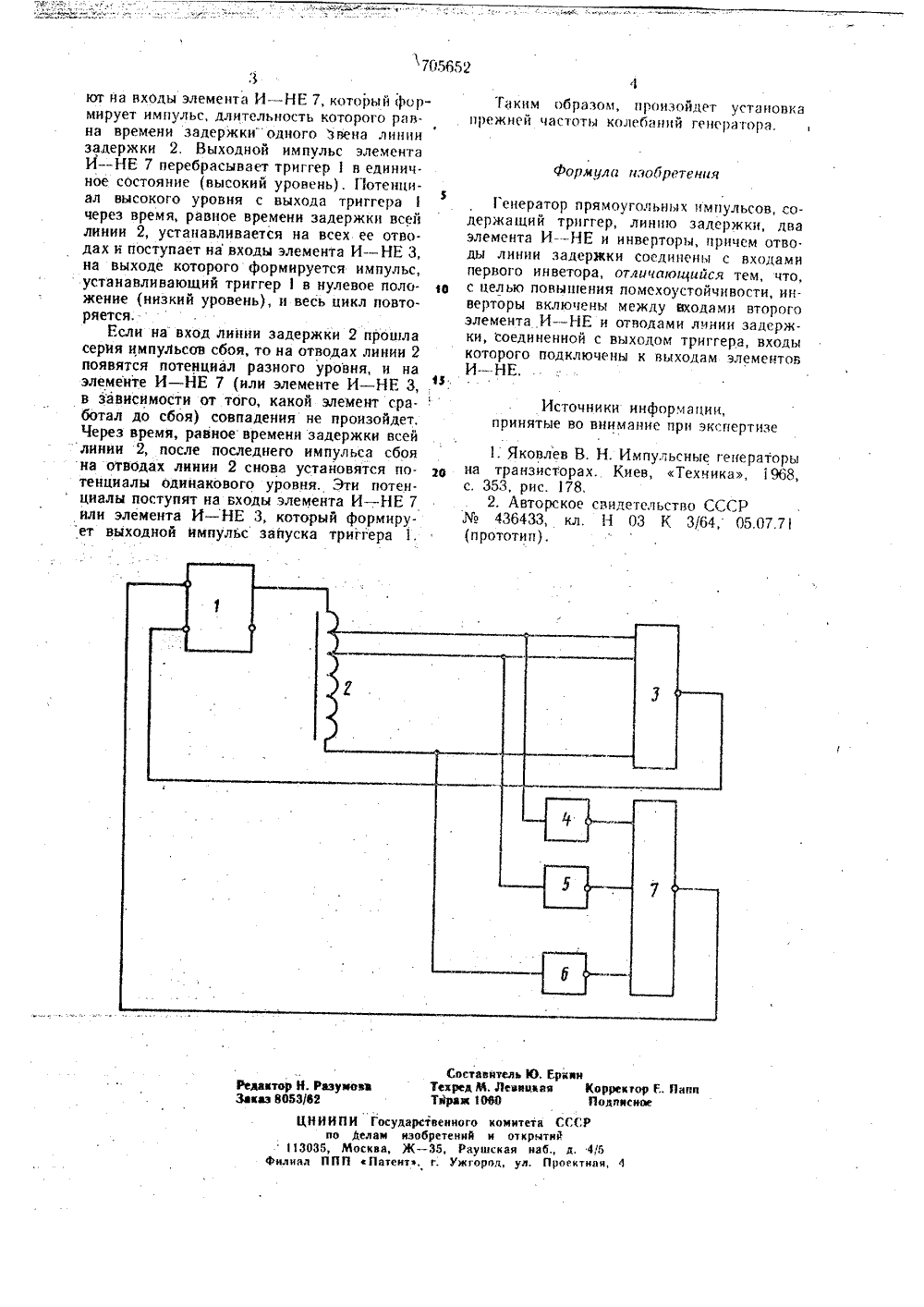

/6 с присоединением заявкиГасударственный камнтет СССР ао делам наабретвн н открытнй) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ УЛЬСО жит жки Изобретение относится к импульснон технике и может быть использовано в устройствах автоматики и телемеханики.Известны генераторы прямоугольных импульсов 11 и 12.Один из известных генераторов содер резистивные усилители с линией задер в цепи обратной связи 11,Недостаток этого генератора заключается в низкой помехоустойчивости.Наиболее близким техническим решением к изобретению является генератор прямоугольных импульсов, содержащий триггер, ,пинию задержки, два элемента И - НЕ и инверторы, причем отводы линии задержки соединень 1 с входами первого ннвертора 12.Однако этот генератор обладает недостаточной помехоустойчивостью,Цель изобретения - повышение помехоустойчивости генератора.Для этого в генераторе прямоугольных импульсов, содержащем триггер, линию задержки, два элемента И - НЕ и инверторы, причем отводы линии задержки соединены с входа ми первого инвертора, инверторы включены между входами второго элемента И - НЕ и отводами.иннин задержки, соединенной с выходом триггера, входы которого подключены к выходами элементов И - НЕ,На чертеже приведена функциональнаяэлектрическая схема генератора.5 Он содержит триггер , выход которогоподключен к входу линии задержки 2. Отводы линии задержки 2 соединены с входами элемента И - НЕ 3 и входами инверторов 4, 5, 6, выходы которых подключены к входам 10второго элемента И - НЕ 7. Выходы элементов И - НЕ 3 и 7 связаны соответственно с нулевым и единичным входами триггера 1.Генератор прямоугольных импульсов ра.ботает следующим образом.Рассмотрим установившийся режим коле баний. Пусть на выходе триггера 1 установился потенциал нулевого уровня, по истечении времени задержки всей линии задержки 2 нулевой потенциал установится на всех ее отводах.При наличии на всех отводах линии за.держки 2 нулевого потенциала на выходах инверторов 4, 5, 6 появятся напряжения, соответствующие потенциалу высокого уров.ня (единичный уровень), которые поступа1 7056 г 2 фоэмдлй пзобэретенпя Составитель Ю, ЕркиХекред М. ЛевникаяТнраат 1066 орректор Г, Паодянсное И. Разум /62 РедакторЗаказ 6 И ПИ Гос по ДеламМосква ППП .Па комитета ССС и открмтнр нккая наб., д,род, ул. Проект,4 /б иая130 илиал 3ют на входы элемента И - НЕ 7, который формирует импульс, длительность которого равна времени задержки одного звена линиизадержки 2, Выходной импульс элементаИ - НЕ 7 перебрасывает триггер 1 в единичное сОстояние (высокий уровень). Г 1 отенциал высокого уровня с выхода триггера 1через время, равное времени задержки всейлинии 2, устанавливается иа всех ее отво.дах и поступает на входы элемента И - НЕ 3,на выходе которого формируется импульс,устанавливающий триггер 1 в нулевое положение (низкий уровень), и весь цикл повторяется,Если на- вход линии задержки 2 прошласерия импульсов сбоя, то на отводах линии 2появятся потенциал разного уровня, и наэлементе И - НЕ 7 (или элементе И - НЕ 3,Ов зависимости от того, какой элемент сра-ботал до сбоя) совпадения не произойдет.Через время, равное времени задержки всейлинии 2, после последнего импульса сбояна отводах линии 2 снова установятся потенциалы одинакового уровня. Эти потенциалы поступят на входы элемента И - НЕ 7нли элемента И - НЕ 3, который формирует выходной импульс запуска триггера 1. Таким образом, произойдет установкапрежней частоты колебаний генеэато 1 эа. Генератор прямоугольнээх импульсов, содержащий триггер, линию задержки, два элемента ИНЕ и инверторы, причем отво. ды линии задержки соединены с входами первого инветора, отличтощийся тем, что, с целью повыц 1 ения помехоустойчивости, инверторы включены между входами второго элемента ИНЕ и отводами лчнии задержки, соединенной с выходом триггера, входы которого подключены к выходам элементов И - -НЕ. Источники информации,принятые во внимание при экспертизе
СмотретьЗаявка
2578197, 13.02.1978
ПРЕДПРИЯТИЕ ПЯ В-2769
ЧУРАКОВ ВАЛЕРИЙ ЛЬВОВИЧ
МПК / Метки
МПК: H03K 3/64
Метки: генератор, импульсов, прямоугольных
Опубликовано: 25.12.1979
