Стыковое соединение кровельных панелей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

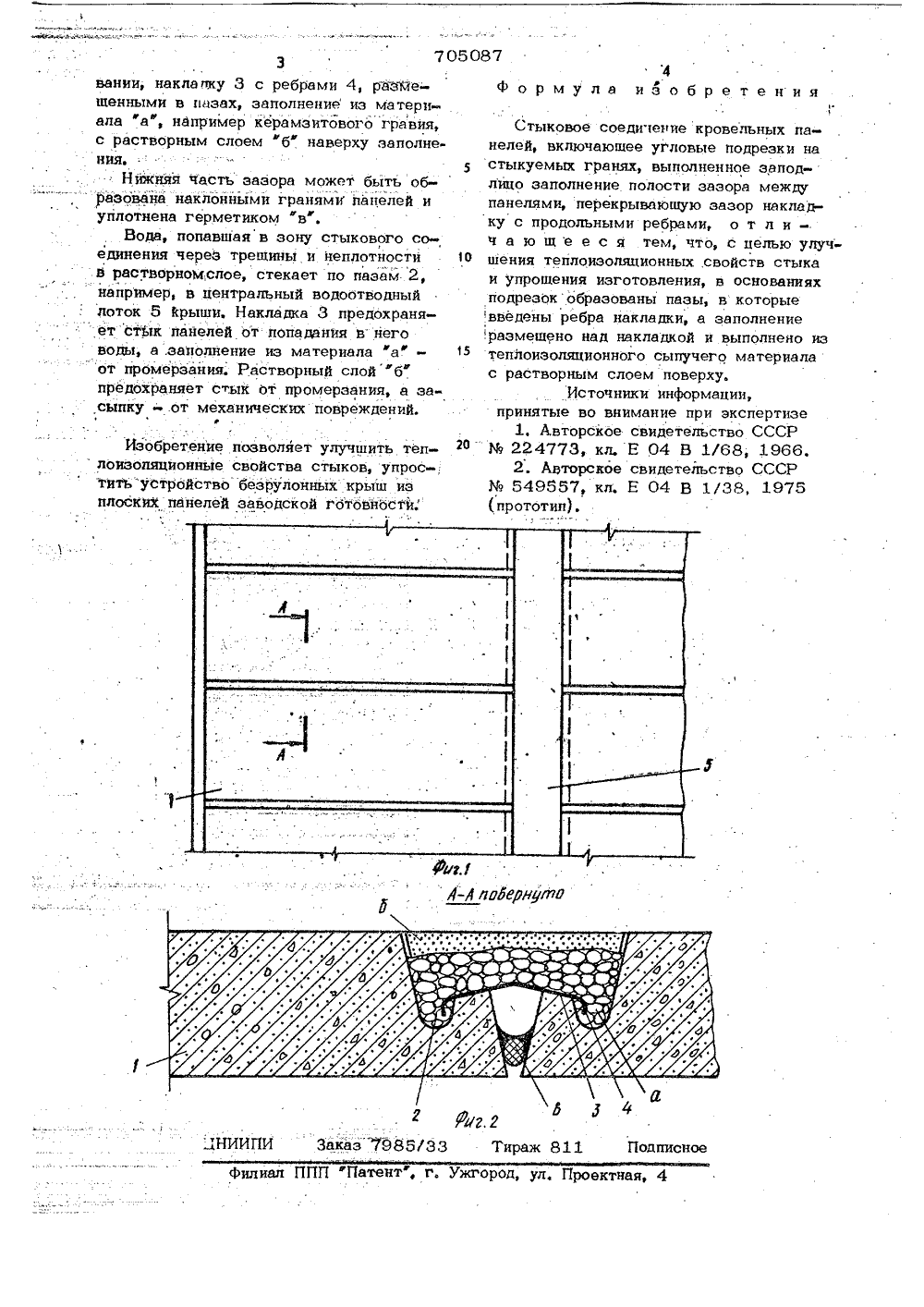

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик и 705087(23) Приоритет Опубликовано 25.12,7 9, Бюллетень % 47 цо лолам изобретений и ютхритийДата опубликования описания 30.12,79(72) Авторы . изобретения И. С. Баршак и Д. К, Баулин Бентральный ордена Трудового Красного Знаменинаучно-иссотедовательский и проектный институт типовогои экспериментального проектйроваттия" жйййа " "(54) СТЫКОВОЕ СОЕДИНЕНИЕ КРОВЕЛЬНЫХ ПАНЕЛЕЙ Изобретение относится к области стро ительства, в частности к стыковым соединениям кровельных панелей безрулонных крыш с теплыми чердаками.Известно стыковое соединение кровель 5 ных панелей, осуществляемое путем нанесения на них рулонной изоляции и заполненняполости зазоров между панелями мастикой 11. 0Однако такое соединение трудоемко в изготовлении и не применимо для зданий с теплыми чердачными помещениями. "Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является стыковое соединение кровельных панелей; вклю чающее угловые подреэки на стыкуемых . гранях, выполненное заподлицо заполнение полости зазора между панелями, пе рекрываюшую зазор накладку с продоль ными ребрами 2Недостатками известного соединения являются сложность изготовления, свя 2занная с необходимостью применения значительных объемов гидроизоляционныхматериалов для заделки зазоров междупанелями, а также низкие теплоизолируюшие свойства стыка.Целью изобретения является улучшение теплоизоляционных свойствстыка и упрощение изготовления.Зто достигается тем, что в стыковом соединении кровельных панелей, включающем угловые подреэки на стыкуемых гранях, выполненное заподлицо заполнение полости зазора между панелями, пе рекрываюшую зазор накладку с продольными ребрами, в основаниях подрезок обра зованы пазы, в которые введены ребра накладки, а.заполнение размещено над накладкой и выполнено иэ теплоиэоляци онного сыпучего материала с растворнымслоем поверху.На фиг. 1 изображена крыша фрагмент; на фиг. 2 - сечение А-А на фиг, 1.Стыковое соединение панелей 1 вклю чает угловые подрезки с пазами 2 в их осно: НИИ оное ал ППП Патент", г. Ужгород, ул. ая, 4 3вании, наклалку 3 с ребрами 4, размеешенными в пазах, заполнение из материала фаф, например керамзитового гравия, с растворным слоем б" наверху заполнения.: Нйжняея часть зазора может быть об разоваена наклонными гранями панелей и уплотнена герметиком "в".Воде, попавшая в зону стыкового соединения через трещины и неплотности в растворном,слое, стекает по паэам 2, например, в центральный водоотводный лоток 5 крыши, Накладка 3 предохраняет стейк панелей от попадания в него воды, а .заполнение из материала "афот промерзания. Растворный слой "б" предохраняет стык От промерзания, а засыпку .от механических повреждений. Изобретение позволяет улучшить теплоизоляционные свойства стыков, упроститьеустройство безрулонных крыш иэ плоских панелей заводской гбтовности. 4 Формула изобретенияСтыковое соеди ение кровельных панелей, включающее угловые подрезки настыкуемых гранях, выполненное заподлицо заполнение полости зазора междупанелямиперекрывающую зазор накладку с продольными ребрами, о т л ич а ю щ е е с я тем, что, с целью улуч 1 О шения теплоизоляционных свойств стыкаи упрощения изготовления, в основанияхподрезок образованы пазы, в которыевведены ребра накладки, а заполнениеразмещено над накладкой и выполнено иэтеплоизоляционного сыпучего материалас растворным слоем поверху.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР20224773, кл. Е 04 В 1/68, 1966.2. Авторское свидетельство СССР549557, кл. Е 04 В 1/38, 1975
СмотретьЗаявка
2637119, 03.07.1978
ЦЕНТРАЛЬНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ЖИЛИЩА
БАРШАК ИЛЬЯ СЕМЕНОВИЧ, БАУЛИН ДАНИИЛ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: E04B 1/38
Метки: кровельных, панелей, соединение, стыковое
Опубликовано: 25.12.1979
Код ссылки
<a href="https://patents.su/2-705087-stykovoe-soedinenie-krovelnykh-panelejj.html" target="_blank" rel="follow" title="База патентов СССР">Стыковое соединение кровельных панелей</a>
