Система электропитания с защитой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

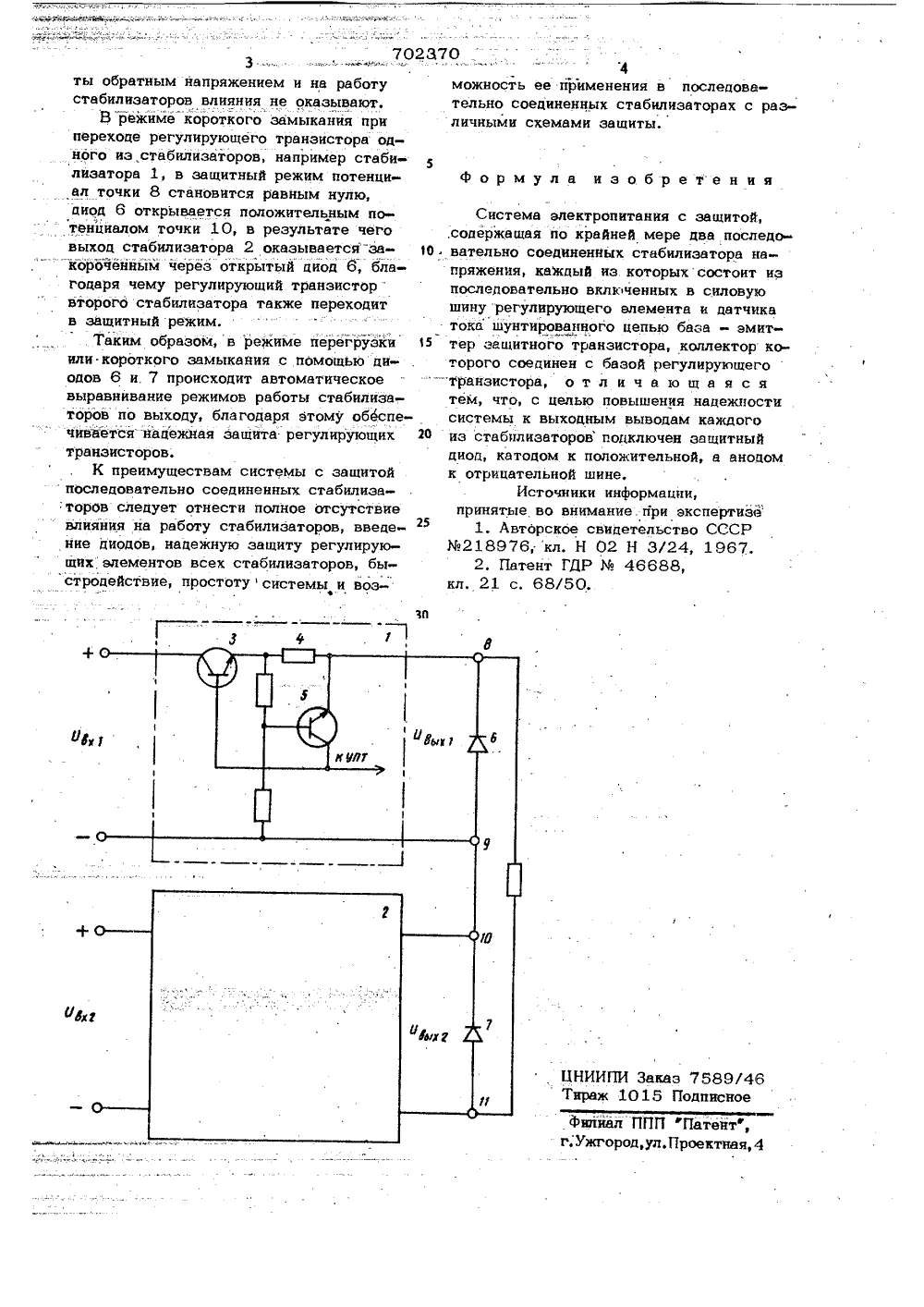

(71) Заявите 4) СИСТЕМА ЭЛЕКТРОПИТАНИЯ С ЗАШИТОЙ иная цель досме электропивыводам кадключен защожительной,шине. Поставл то в систтягается тем, ания с зашитой дого из стабиитный диод, каанодом к отк выходным лизаторов п тодом к пол рипательной в тся несраательном Изобретение относится к радиотехнике, в частности к устройствам питанияэлектронной аппаратуры.Известно устройство для защитыстабилизатора постоянного напряжения,содержащее регулирующий и защитныйтранзисторы и усилитель постоянноготока 11.Наиболее близкой к изобретению является система электропитания" с" зашитосодержащая по крайней мере два последовательно соединенных стабилизаторанапряжения, каждый из которых состоИтиз последовательно включенных в сило.вую шину регулирующего элемента и"датчика тока, шунтированного цепью база -эмиттер защитного транзистораколлектор которого соединен с базой регулирующего транзистора 2,Недостатком системы являебатывание защиты при последовсоединении стабилизаторов,Цель изобретения - повышение надежности системы. На чертеже представлена принципиыльная схема системы электропитания с защитой вСистема содержит последовательносоединенные стабилизаторы 1, 2, каждый из которых состоит" из последовательно включенных в силовую шину регулирую-щего"транзистора 3 и датчика тока 4,шунтированного цепью база-эмиттер защитного транзистора 5, защитных диодо 6 и 7, подключенных к выходным выводам 8, 9 и 10, 11 соответственно.Система работает следующим образом.К выходным выводам стабилизаторов1, 2 в обратном направлении подключены диоды 6, 7. При нормальном режиме работы стабилизаторов диоды 6, 7 зякры, е ,фЬты обратным напряжением и на работустабилизаторов влияния не оказывают.В режиме короткого замыкания припереходе регулирующего транзистора одного иэ,стабилизаторов, например стабилизатора 1, в защитный режим потенциал точки 8 становится равным нулю,диод 6 открывается положительным потенциалом точки 10, в результате чеговыход стабилизатора 2 оказывается эакороченным- через открытый диод 6, благоцаря чему регулирующий транзисторвторогО стабилизатора также переходитв защитный режим,. Таким образом,в режиме перегрузкиили короткого замыкания с помощью диодов 6 и. 7 происходит автоматическоевыравнивание режимов работы стабилизаторов по выходу, благодаря этому обеспечивается"-надежная защита регулирующихтранзисторов.К преимуществам системы с защитойпослецовательно соединенных стабилизаторов следует отнести полное отсутствиевлияния на работу стабилизаторов, введение диодов, надежную защиту регулирующих элементов всех стабилизаторов, быстродействие, простотусистемы и воз- с 5 формула изобретения Система электропитания с защитой,,содержащая йо крайней мере два последо 10вательно соединенйых стабилизатора напряжения, ка)кдый из которыхсостоит иэпоследовательно вклк ченных в силовуюшину регулирующего элемента и датчикатока шунтированного цепью база - эмит 15 тер защитного транзистора, коллектор которого соединен с базой регулирующего"-"транзистора, о т л и ч а ю щ а я с ятем, что, с целью повышения надежности .системы к выходным выводам каждого20 из стабилизаторов подключен защитныйдиод, катодом к положительной, а анодомк отрицательной шине.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРМО 218976; кл. Н 02 Н 3/24, 1967,2, Патент ГДР М 46688,кл. 21 с, 68/50. ЦНИИПИ За а Тираж 1015 589/46писное Филиал ППП фПатент ;Ужгород,ул. Проектна 2370фможность ее применения в послецовательно соециненных стабилизаторах с различными схемами защиты.
СмотретьЗаявка
2639654, 30.06.1978
ПРЕДПРИЯТИЕ ПЯ А-1554
НАВИЗНЕВ НИКОЛАЙ ТИХОНОВИЧ, ИГНАТЮК РОМАН МИХАЙЛОВИЧ
МПК / Метки
МПК: G05F 1/58
Метки: защитой, электропитания
Опубликовано: 05.12.1979
Код ссылки
