Трансформатор

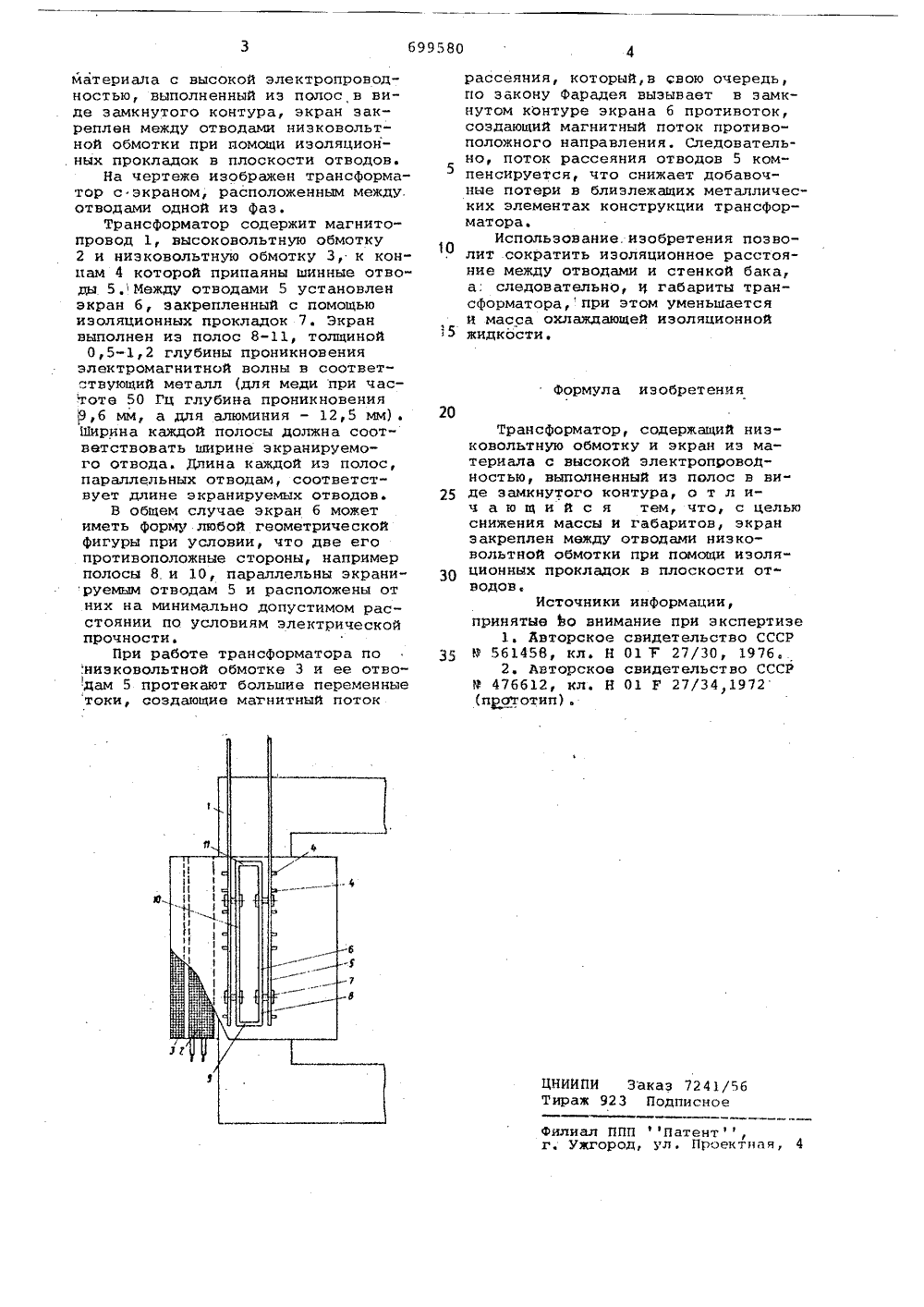

Союз Советских Социалистических Республик(51)М. Кл,2 с присоединением заявки Йо Н 01 Г 27/36 Государственный комитет СССР ио делам изобретений и открытий(54) ТРАНСФОРМАТОР. Изобретение относится к электротехнике, в частности к трансформаторам на большие токи.Известны трансформаторы с отводами низковольтных обмоток, выполненными в виде шин, соединенных между. собой в соответствующие схемы 1. По таким отводам, совокупностькоторых образует довольно сложнуюконструкцию в процессе эксплуатации, протекают большив токи. Магнитные поля рассеяния этих токовтзамыкаясь по металлическим частямтрансформатора, вызывают в них добавочные потери и нагрев, Снижаютэти потери путем максимально возможного сближения отводов с токами,разного направления- компенсацияполей рассеяния; магнитного экранирования элементов конструкции материалами с высокой магнитной проницаемостью, электромагнитным экранированием материалами с высокойэлектропроволностью.Однако по конструктивным соображениям не всегда возможно осуществить максимальное сближение отводов,по которым протекают токи разныхнаправлений,Й этом случае для снижения потерь и нагрева близлежащих металличвских элементов необходимо использовать магнитное или электромагнитное экранирование, что связано с дополнительной затратой активных материалов (электротехническойстали или мвди, алюминия),Наиболее близким по техническойсущности и достигаемому результату к предложенному является трансФорматор, содвржащий низковольтнуюобмотку и экран из материала с высокой электропроводностью, выполненный из полос в виде замкнутогоконтура 2).В этом трансформаторе часть экрана расположена. на внутренней стенке бака, что увеличивает габаритытрансформатора, так как при соблюдении минимально допустимого расстояния между отводами обмоток ибаком стенка бака удаляется на толщину экрана.Целью изобрвтения является снижение массы и габаритов трансформатора.Указанная цель достигается тем,что в трансформаторе, содержащем30 низковольтную обмотку и экран из699580 каз 7241/5 Подписное ЦНИИ ПИТираж 923 материала с высокой электропроводностью, выполненный из полос в виде замкнутого контура, экран закреплен между отводами низковольтной обмотки при помощи изоляцион. ных прокладок в плоскости отводов.На чертеже изображен трансформатор с экраном, расположенным между, отводами одной из фаз.Трансформатор содержит магнитопровод 1, высоковольтную обмотку 2 и низковольтную обмотку 3, к кон" нам 4 которой припаяны шинные отводы 5. Между отводами 5 установлен экран б, закрепленный с помощью изоляционных прокладок 7. Экран выполнен иэ полос 8-11, толщиной0,5-1,2 глубины проникновения электромагнитной волны в соответствующий металл (для меди при частоте 50 Гц глубина проникновения ,б мм, а для алюминия - 12,5 мм). Ширина каждой полосы должна соответствовать ширине экранируемого отвода. Длина каждой из полос,параллельных отводам, соответствует длине экранируемых отводов.В общем случае экран 6 можетиметь форму любой геометрическойфигуры при условии, что две егопротивоположные стороны, напримерполосы В и 10, параллельны экранируемым отводам 5 и расположены отних на минимально допустимом расстоянии по условиям электрическойпрочности.При работе трансформатора по ,низковольтной обмотке 3 и ее отводам 5 протекают большие переменные токи, создающие магнитный поток рассеяния, который,в свою очередь, по закону Фарадея вызывает в замкнутом контуре экрана 6 противоток, создающий магнитный поток противоположного направления. Следовательно, поток рассеяния отводов 5 компенсируется, что снижает добавочные потери в близлежащих металлических элементах конструкции трансформатора.Использование. изобретения позволит сократить изоляционное расстояние между отводами и стенкой бака, а; следовательно, и габариты трансформатора,при этом уменьшается и масса охлаждающей изоляционной 5 жидкости. Формула изобретения 20Трансформатор, содержащий низковольтную обмотку и экран из материала с высокой электропроводностью, выполненный из полос в виде замкнутого контура, о т л ич а ю щ и й с я тем, что, с цельюснижения массы и габаритов, экранзакреплен между отводами низковольтной обмотки при помощи изоляционных прокладок в плоскости отводов.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 561458, кл. Н 01 Г 27/30, 1976,2. Авторское свидетельство СССРР 476612, кл. Н 01 Р 27/341972
