Сигнализатор износа подшипников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 699251
Автор: Попов
Текст

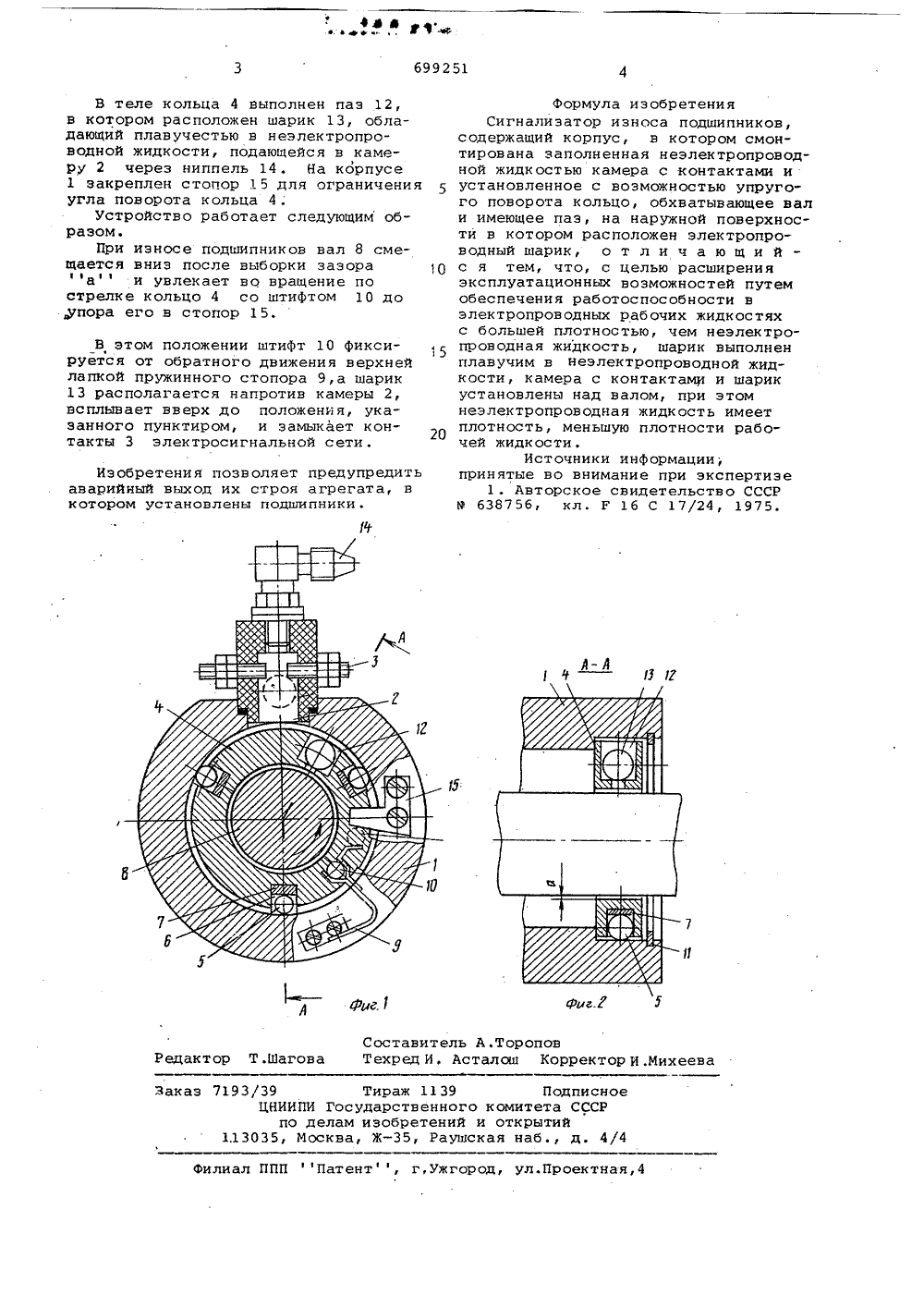

ОПИСАМИЕ 9ИЗО Р ТЕНИЯ Сказ Советских СОцивпксткчвскнх Республнк(22) Заявлено 27,0378 (21) 2594695/25 - 27 Г 16 С 17/24 с присоединением заявки М Государственный комитет СССР по делам изобретений и открытий.21(088.8) Дата опубликования описания 2 511.79Изобретение относится к машиностроению, а именно к устройствам,сигнализирующим об износе подшипников,Известен сигнализатор износаподшипников, в корпусе которогосмонтирована камера с контактами,заполненная неэлектропроводной жидкостью, имеющей плотность большую,чем рабочая электропроводная жидкость подшипника, и установленноес возможностью упругого поворотакольцо, обхватывающее горизонтальнорасположенный вал и имеющее паз нанаружной поверхности, в котором расположен электропроводный шарик . Приэтом камера с контактами и шарик расположены в нижней части подплпника(1) .Однако такой сигнализатор можетработать только при условии, когдаплотность жидкости, окружающей контакты, будет больше плотности рабочей жидкости .Для расширения эксплуатационныхвозможностей путем обеспечения работоспособности в электропроводныхжидкостях с большей плотностью, чемнеэлектропроводная жидкость, шариквыполнен плавучим в неэлектропроводной жидкости, а камера с контактамн и шарик установлены над валом, при этом неэлектропроводная жидкость имеет плотность, меньшую плотности рабочей жидкостиНа фиг. 1 показан сигнализатор износа подшипников, разрез; на фиг. 2 дано сечение А-А на фиг. 1.Сигнализатор износа подшипников содержит корпус 1, в котором смонтирована камера 2 с контактами 3, расположенная в верхней половине камеры 1 и заполненная незлектропроводной жидкостью, например минеральным маслом, с меньшей плотностью, чем рабочая жидкость, например вода. Кольцо 4 установлено в корпусе 1 на шариках 5, размещенных в канавках 6 кольца 4. Под шариками 5 установлены регулировочные прокладки 7, позволяющие выставить кольцо относи" тельно вала 8 с равномерным зазором а, величина которого равна величине предельно допустимого износа подшипника.Угловое положение кольца 4 обеспечивается пружинным стопором 9 и штифтом 10, запрессованным в тело, кольца 4. Кольцо 11 служит для осевой Фиксации кольца 4.699251 тавитель А.Тороповред И. Асталсш Корре тор Т .Шагов/39 Тираж 11 39 ЦЯИИПИ Государственног по делам изобретений 035, Москва, Ж, Раушаказ 7193 Подписноета СССРытийб. д. 4/ коми и отк кая н илиал ППП Патент, г,ужгород, ул.Проектна В теле кольца 4 выполнен паз 12, в котором расположен шарик 13, обладающий плавучестью в неэлектропроводной жидкости, подающейся в камеру 2 через ниппель 14. На корпусе 1 закреплен стопор 1 5 для ограничения угла поворота кольца 4.Устройств о раб стает следующим образом.При износе подшипников вал 8 смещается вниз после выборки зазорааи увлекает во вращение по стрелке кольцо 4 со штифтом 10 до упора его в стопор 15. В этом положении штифт 10 фиксируется от обратного движения верхней лапкой пружинного стопора 9,а шарик 13 располагается напротив камеры 2, всплывает вверх до положени я, укаэанного пунктиром, и замыкает контакты 3 электросигнальной сети. Изобретения позволяет предупредитьаварийный выход их строя агрегата, вкотором установлены подшипники. Формула изобретенияСигнализатор износа подшипников,содержащий корпус, в котором смонтирована заполненная неэлектропроводной жидкостью камера с контактами иустановленное с возможностью упругого поворота кольцо, обхватывающее вали имеющее паэ, на наружной поверхности в котором расположен электропроводный шарик, о т л и ч а ю щ и й10 с я тем, что, с целью расширенияэксплуатационных возможностей путемобеспечения работоспособности вэлектропроводных рабочих жидкостяхс большей плотностью, чем неэлектропроводная жидкость, шарик выполненплавучим в неэлектропроводной жидкости, камера с контактами и шарикустановлены над валом, при этомнезлектропроводная жидкость имеетплотность, меньшую плотности рабочей жидкости.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 638756 кл. Г 16 С 17/24, 1975.
СмотретьЗаявка
2594695, 27.03.1978
ПОПОВ ИГОРЬ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: F16C 17/24
Метки: износа, подшипников, сигнализатор
Опубликовано: 25.11.1979
Код ссылки
<a href="https://patents.su/2-699251-signalizator-iznosa-podshipnikov.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор износа подшипников</a>
