Торцовое уплотнение

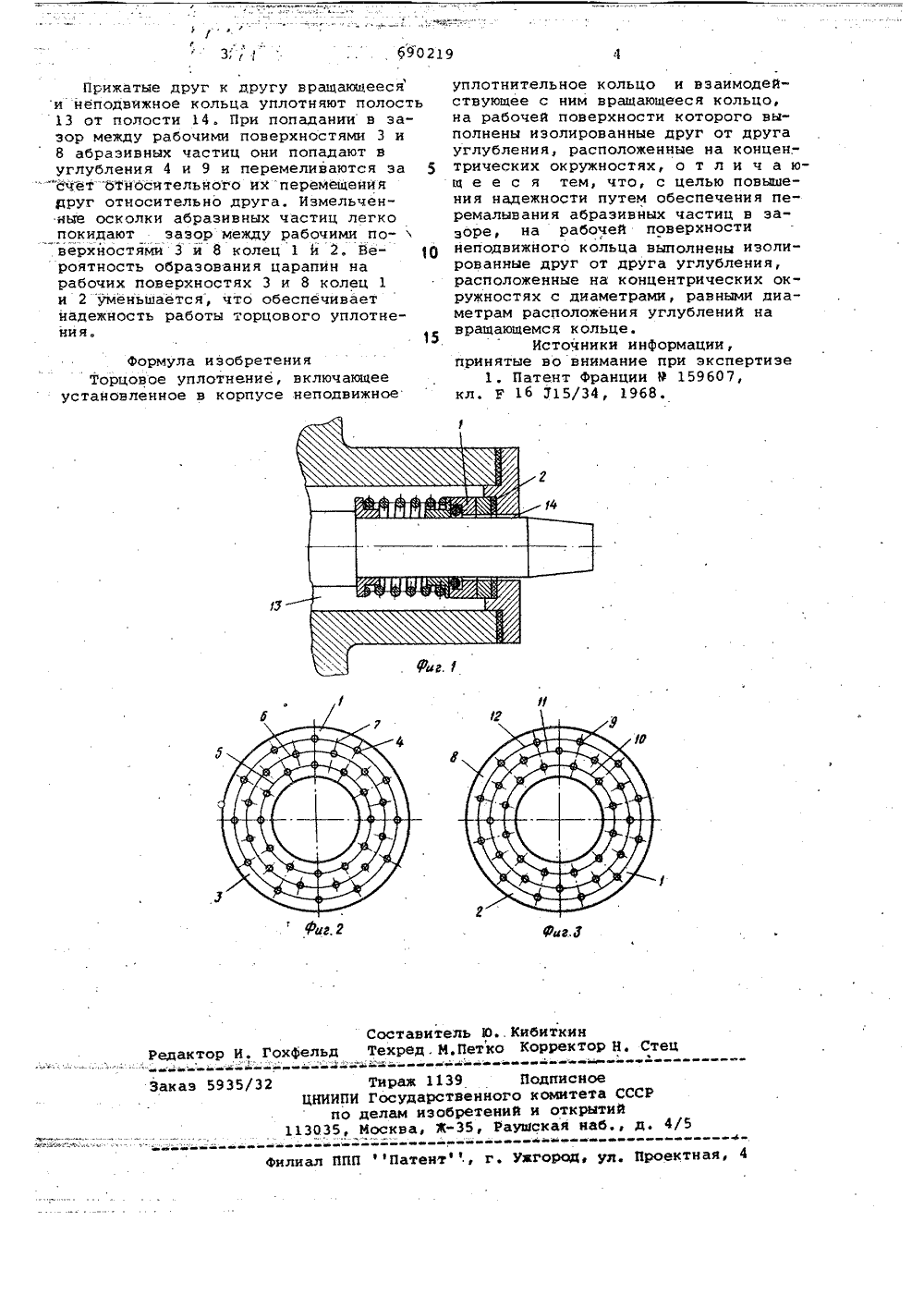

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сфез Советских Социалистических Республик(22) Заявлено 09,11,76 (2 2418225/25-08с присоединением заявки Мо(51)М. Кл,2 Государственный комитет СССР по делам нэобретеннй н открытийДата опубликования описания 05.10,79(72) Авторы ИЗОбрЕтЕИИя . Г. С. Антоненко, Э. ХРойтерштейн и Е, И. файн гольд Специальное конструкторско-технблогическое бюро компрессорного и холодильного машиностроения(54) ТОРЦОВОЕ УПЛОТНЕНИЕ Изобретение относится к машино-. строению и может быть использовано в холодильном машиностроении, компрессоростроении и в других отраслях промышленности, где необходимо торцовое уплотнение вращающихся валов.Известны торцовые уплотнения, включающие установленное в корпусе неподвижное уплотнительное кольцо с гладкой рабочей поверхностью и взаимодействующее с ним вращающееся кольцо, .на рабочей поверхности которого выполнены изолирование друг от друга углубления, расположенные на концентрических окружностях 1.Недостатком этого уплотнения является образование рисок на гладком неподвижном кольце, что повышает утечки и снижает надежность работы.С целью повышения надежностияа неподвижном кольце выполнены изолированные друг от друга углубления, расположенные на концентрических окружностях с диаметрами, равными диаметрам расположения углублений на вращающемся кольце.Наличие углублений на рабочей по верхности вращающегося и неподвижного .колец и порядок их расположения дают возможность обеспечить перемеливание абразивных частиц, попадающих в зазор между кольцамиНадежность и срок службы деталей возрастает.На фиг. 1 показано предлагаемое торцовое уплотнение, продольный разрез; на фиг. 2 - рабочая поверхность вращающегося кольца; на фиг.3 - рабочая поверхность неподвижного кольца.Торцовое уплотнение включает вращающееся 1 и неподвижное 2 кольца.На рабочей поверхности 3 вращающегося кольца выполнены изолированные друг от друга углубления 4, расположенные на концентрических окружностях 5, 6, 7. На рабочей поверхности 8 неподвижного кольца 2 выполнены изолированные друг от друга углубления 9, имеющиеся, также на концентрических окружностях 10, 11, 12, диаметры которых рав .ы диаметрам концентрических окружностей, на которых размещены углубления 4, расположенные на рабочей поверхности вращающегося кольца 1.Торцовое уплотнение работает следующим образом.уР3, ру " 690219 Фиг,г,оставитель Ю Техред. М. Петко йь М ю Ею Тираж 1139 Государственног елам изобретени осква, Ж, Ра ибиткинКорректорв й е а е ЮФПодписноекомитетаи открытиушская наб.юе Редактор И. ГохфельдеааеиюаюаЮееаюю Заказ 5935/32 Н. Сте ЦНИИПИпо113035,д. 4/5 атеит г ектная, 4 род ул ал П Прижатые друг к другу вращающееся и неподвижное кольца уплотняют полость13 от полости 14. При попадании в зазор между рабочими поверхностями 3 и8 абразивных частиц они попадают вуглубления 4 и 9 и перемеливаются за 5 счет Ьтносительного ихперемещениядруг относительно друга. Измельченные осколки абразивных частиц легкопокидают зазор между рабочими по-верхностями 3 и 8 колец 1 й 2. Вероятность образования царапин нарабочих поверхностях 3 и 8 колец 1и 2 уменьшается, что обеспечиваетнадежность работы торцового уплотнения.15 Формула изобретения Торцовое уплотнение, включающееустановленное в корпусе неподвижное уплотнительное кольцо и взаимодействующее с ним вращающееся кольцо,на рабочей поверхности которого выполнены изолированные друг от другауглубления, расположенные на концентрических окружностях, о т л и ч а ющ е е с я тем, что, с целью повышения надежности путем обеспечения перемалывания абразивных частиц в зазоре, на рабочей поверхностинеподвижного кольца выполнены изолированные друг от друга углубления,расположенные на концентрических окружностях с диаметрами, равными диаметрам расположения углублений навращающемся кольцеИсточники информации,принятые во внимание при экспертизе1. Патент Франции Р 159607,кл. Р 16 715/34, 1968,
