Устройство к трубогибочному станку для управления процессом пространственной ориентации изделий

Номер патента: 689045

Авторы: Альтшуль, Наумова, Ничипорович, Симак, Таубеншлак

ZIP архив

Текст

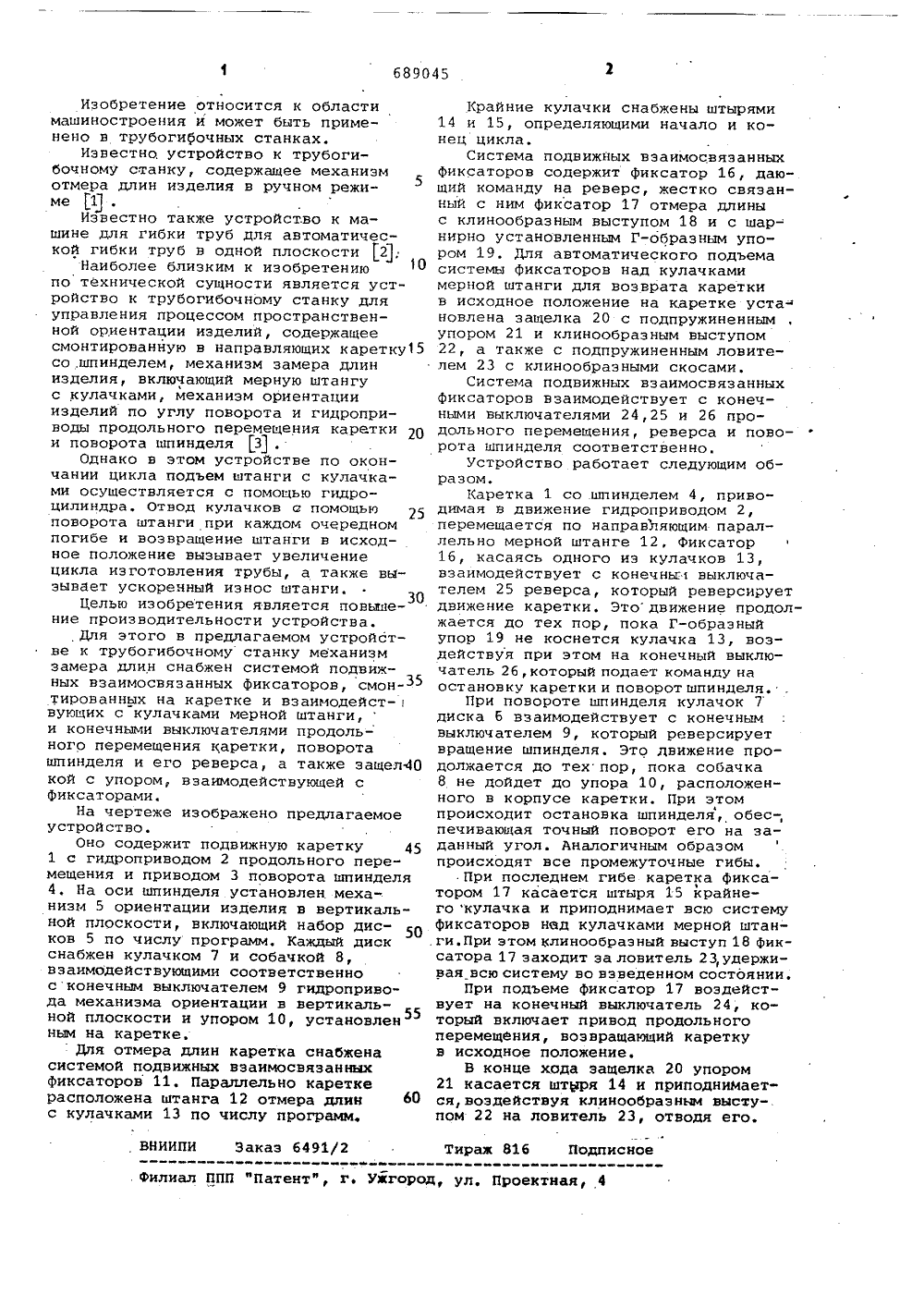

689045 Тираж 816 Подписное ВНИИПИ Заказ 6491/2 ащ аа аш аама ааа аааааааашшащша ащащаащашщаФилиал ППП "Патент", г, Уагород, ул. Проектная, 4 Изобретение относится к областимашиностроения и может быть применено в трубогифочных станках.Известно устройство к трубогибочному станку, содержащее механизмотмера длин изделия в ручном режиме 1 .Известно также устройство к машине для гибки труб для автоматической гибки труб в одной плоскости 2,Наиболее близким к изобретениюпо технической сущности является устройство к трубогибочному станку дляуправления процессом пространственной ориентации изделий, содержащеесмонтированную в направляющих каретку 15сошпинделем, механизм замера длинизделия, включающий мерную штангус кулачками, механизм ориентацииизделий по углу поворота и гидроприводы продольного перемещения каретки 20и поворота шпинделя 3,Однако в этом устройстве по окончании цикла подъем штанги с кулачками осуществляется с помощью гидроцилиндра. Отвод кулачков а помощьюповорота штанги при каждом очередномпогибе и возвращение штанги в исходное положение вызывает увеличениецикла изготовления трубы, а также вызывает ускоренный износ штанги.Целью изобретения является повышение производительности устройства.Для этого в предлагаемом устройстве к трубогибочному станку механизмзамера длин снабжен системой подвижных взаимосвязанных фиксаторов, смон тированных на каретке и взаимодейст-вующих с кулачками мерной штанги,и конечными выключателями продольного перемещения (аретки, повороташпинделя и его реверса а также эащел 40кой с упором, взаимодействующей сФиксаторами.На чертеже изображено предлагаемоеустройство,Оно содержит подвижную каретку1 с гидроприводом 2 продольного пере"мещения и приводом 3 поворота шпинделя4, На оси шпинделя установлен механизм 5 ориентации изделия в вертикальной плоскости, включающий набор дисков 5 по числу программ. Каждый дискснабжен кулачком 7 и собачкой 8,взаимодействующими соответственносконечным выключателем 9 гидропривода механизма ориентации в вертикальной плоскости и упором 10, установленным на каретке.Для отмера длин каретка снабженасистемой подвижных взаимосвязанныхфиксаторов 11Параллельно кареткерасположена штанга 12 отмера длин 60с кулачками 13 по числу программ. Крайние кулачки снабжены штырями 14 и 15, определяющими начало и конец цикла.Система подвижных взаимосвязанных фиксаторов содержит Фиксатор 16, дающий команду на реверс, жестко связанный с ним Фиксатор 17 отмера длины с клинообразным выступом 18 и с шар- нирно установленным Г-образным упором 19. Для автоматического подъема системы фиксаторов над кулачками мерной штанги для возврата каретки в исходное положение на каретке уста новлена защелка 20 с подпружиненным упором 21 и клинообразным выступом 22, а также с подпружиненным ловителем 23 с клинообразными скосами.Система подвижных взаимосвязанных фиксаторов взаимодействует с конечными выключателями 24,25 и 26 продольного перемещения, реверса и поворота шпинделя соответственно.Устройство работает следующим образом.Каретка 1 со шпинделем 4, приводимая в движение гидроприводом 2, перемещается по направляющим параллельно мерной штанге 12, фиксатор 16, касаясь одного иэ кулачков 13, взаимодействует с конечньг 1 выключателем 25 реверса, который реверсирует движение каретки. Этодвижение продолжается до тех пор, пока Г-образный упор 19 не коснется кулачка 13, воздействуя при этом на конечный выключатель 26, который подает команду на ост анов ку каретки и поворот шпинделя.При повороте шпинделя кулачок 7 диска 6 взаимодействует с конечным выключателем 9, который реверсирует вращение шпинделя, Это движение продолжается до тех пор, пока собачка 8 не дойдет до упора 10, расположенного в корпусе каретки. При этом происходит остановка шпинделя, обес-, печивающая точный поворот его на заданный угол. Аналогичным образом происходят все промежуточные гибы,При последнем гибе каретка фиксатором 17 касается штыря 15 крайнего кулачка и приподнимает всю систему Фиксаторов над кулачками мерной штанги.При этом клинообразный выступ 18 Фиксатора 17 заходит эа ловитель 23, удерживая всю систему во взведенном состоянии.При подъеме фиксатор 17 воздействует на конечный выключатель 24, который включает привод продольного перемещения, возвращающий каретку в исходное положение.В конце хода защелка 20 упором 21 касается штыря 14 и приподнимается,воздействуя клинообразным выступом 22 на ловитель 23, отводя его.

Смотреть

Заявка

2422663, 22.11.1976

ПРЕДПРИЯТИЕ ПЯ Г-4459

СИМАК Э. Л, ТАУБЕНШЛАК П. Г, АЛЬТШУЛЬ Г. Х, НИЧИПОРОВИЧ Т. М, НАУМОВА Г. П

МПК / Метки

МПК: B21D 11/22

Метки: ориентации, пространственной, процессом, станку, трубогибочному

Опубликовано: 23.06.1983
