Приемник шумоподобных фазоманипулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 683030
Автор: Горбаковский
Текст

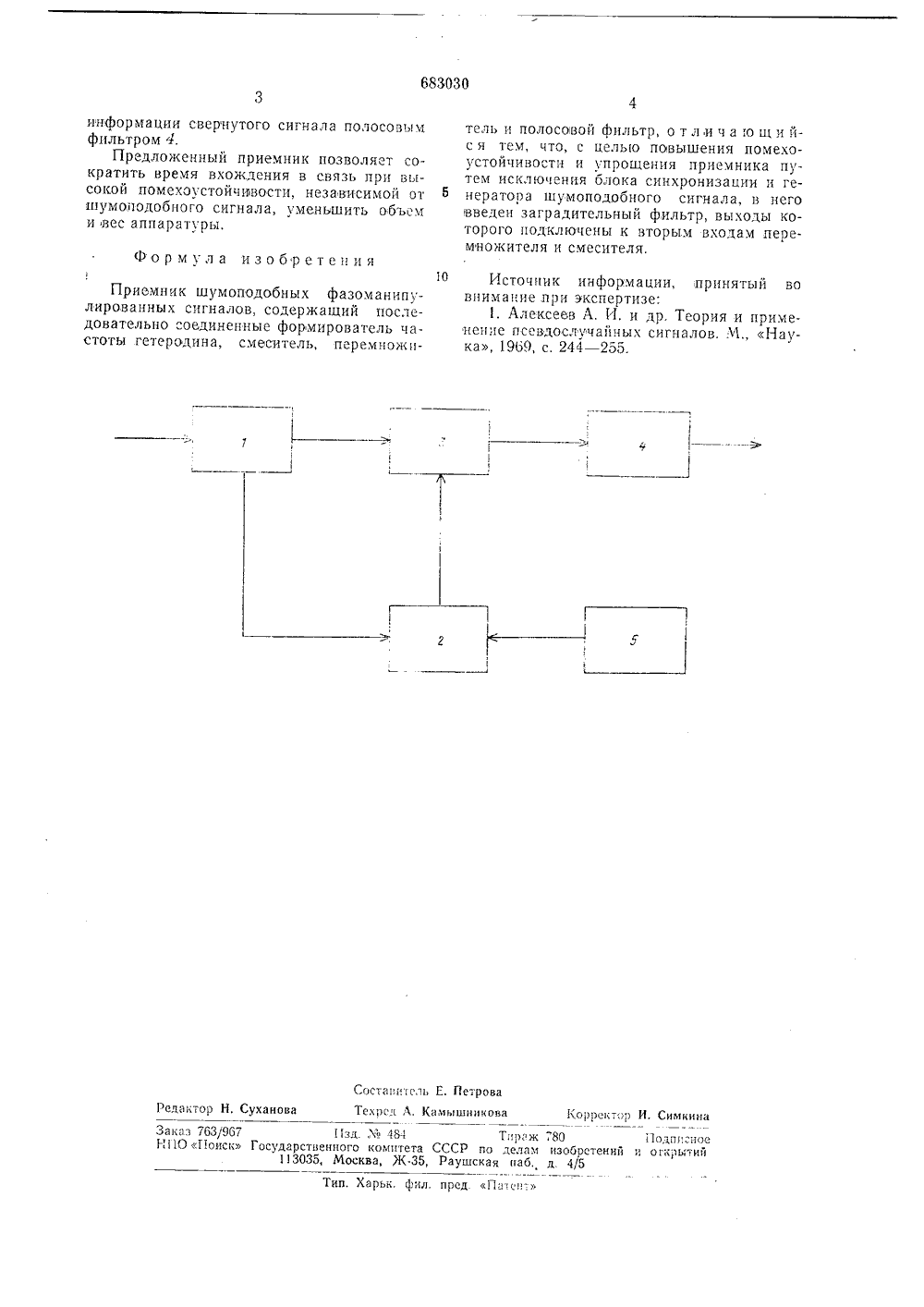

О 683030 Союз СоветскихоциалистическихРеспублик ИЗОБРЕТЕН И Х А ВТОРСХОМУ СВИДЕТЕЛЬСТВ(51).М.Кл.з Н 04 1. 27122 ем заявки Ле -рисоеди Государственныи комитет 23) Приорптет - 43) Опубликовано 30.08.79, Бюллетень М 3 СССР по делам изобретений и открытий(54) ПРИЕМНИК ШУМОПОДОБНЫХФАЗОМАНИПУЛИРОВАННЫХ СИГНАЛО рмироваледующим обраИзобретение относится к связи и можетиспользоваться в радиотехничвских установках различного назначения,Известен приемник шумоподобных фазоманипулированных сигналов, содержащий последовательно соединенные формирователь частоты гетеродина, смеситель,перемножитель и полосовой фильтр 11.Однако известный приемник имеет недостаточную помехоустойчивость и сложнуюконструкцию.Целью изобретения является повышение помехоустойчивости и упрощение приемника путем исключения блока синхронизации и генератора шумоподобного сигнала.Для этого в приемник шумоподобныхфазоманипулированных сигналов, содержащий последовательно совдиненные формирователь частоты гетеродина, смеситель,перемножитель и полосовой фильтр, введензаградительный фильтр, выходы которогоподключены к вторым входам перемножителя и смесителя.На чертеже приведена структурнаяэлектрическая схема предложенного приемника.Приемник шумоподобных фазоманипулированных сигналов содержит заградительный фильтр 1, смеситель 2, перемножитель 3, полосовой фильтр тель 5 частоты гетеродина.Приемник работает с зом,Входной сигнал поступает на заградительный фильтр 1, где отфильтровывается помеха на частоте несущей в полосе заграждения, а спектр шумоподобного фазоманипулированного сигнала проходит за градительный фильтр 1 практически безослабления. С выхода заградительного фильтра 1 одна часть сигнала поступает на второй вход перемножителя 3, а другая - на второй .вход смесителя 2. В смесителе 2 15 сигнал с формирователя 5 смешивается свходным сигналом. Частота сигнала формирователя 5 (,.) выбирается больше частоты входного сигнала (1,.). Полученный таким образом опорный сигнал (1 - 1 ) по дается на перемножитель 3. Мгновенныезначения фазы входных сигналов на перемножигеле 3 равны, поэтому на выходе перемножителя 3 образуется свернутый сигнал на частоте (, - 21, ), что соотвстст вует несущей частоте спектра входного шумоподобного фазоманнпулированного сигнала. Приемник работает так, что одновременно с появлением на входе сигнала происходит его свертывание, После перемноз 0 жителя 3 происходит фильтрация полезной10 Гг оставиель Е. Петровехрсд А. Камышнико Редан Н. Суханов Корректор И. Симкин аказ 763/967ПО Гонск Пзда 48- Тираж 780осударственного комитета СССР по делам изобр 113035, Москва, Ж, Раушская наб. д. 4/5 ПодписноениЙ Г о Гкпь"ИЙ и. Харьк. фил. пред. Пааво. информации свернутого сигнала полосозым фильтром 4.Предложенный приемник позволяет сократить время вхождения в связь при высокой помехоустойчивости, независимой от шумоподобного сигнала, уменьшить объем и вес аппаратуры. Формула изобретения Приемник шумоподобных фазоманипулированных сигналов, содержащий последовательно соединенные формирователь частоты гетеродина, смеситель, перемножнтель и полосэвой фильтр, о т л,и ч а ю щ и йс я тем, что, с целью повышения помехоустойчивости и упрощения приемника путем исключения блока синхронизации и ге нератора шумоподобного сигнала, в неговведен заградительный фильтр, выходы которого подключены к вторым входам пере- множителя и смесителя,Источник информации, принятый во внимание при экспертизе:1. Алексеев А. И, и др. Теория и примененне псевдослучайных сигналов. М Наука, 1969, с. 244 - 255.
СмотретьЗаявка
2601054, 06.04.1978
ПРЕДПРИЯТИЕ ПЯ В-8466
ГОРБАКОВСКИЙ ЮРИЙ ИСААКОВИЧ
МПК / Метки
МПК: H04L 27/22
Метки: приемник, сигналов, фазоманипулированных, шумоподобных
