Шприц для дозирования субмикролитровых проб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 681325
Автор: Воробьев
Текст

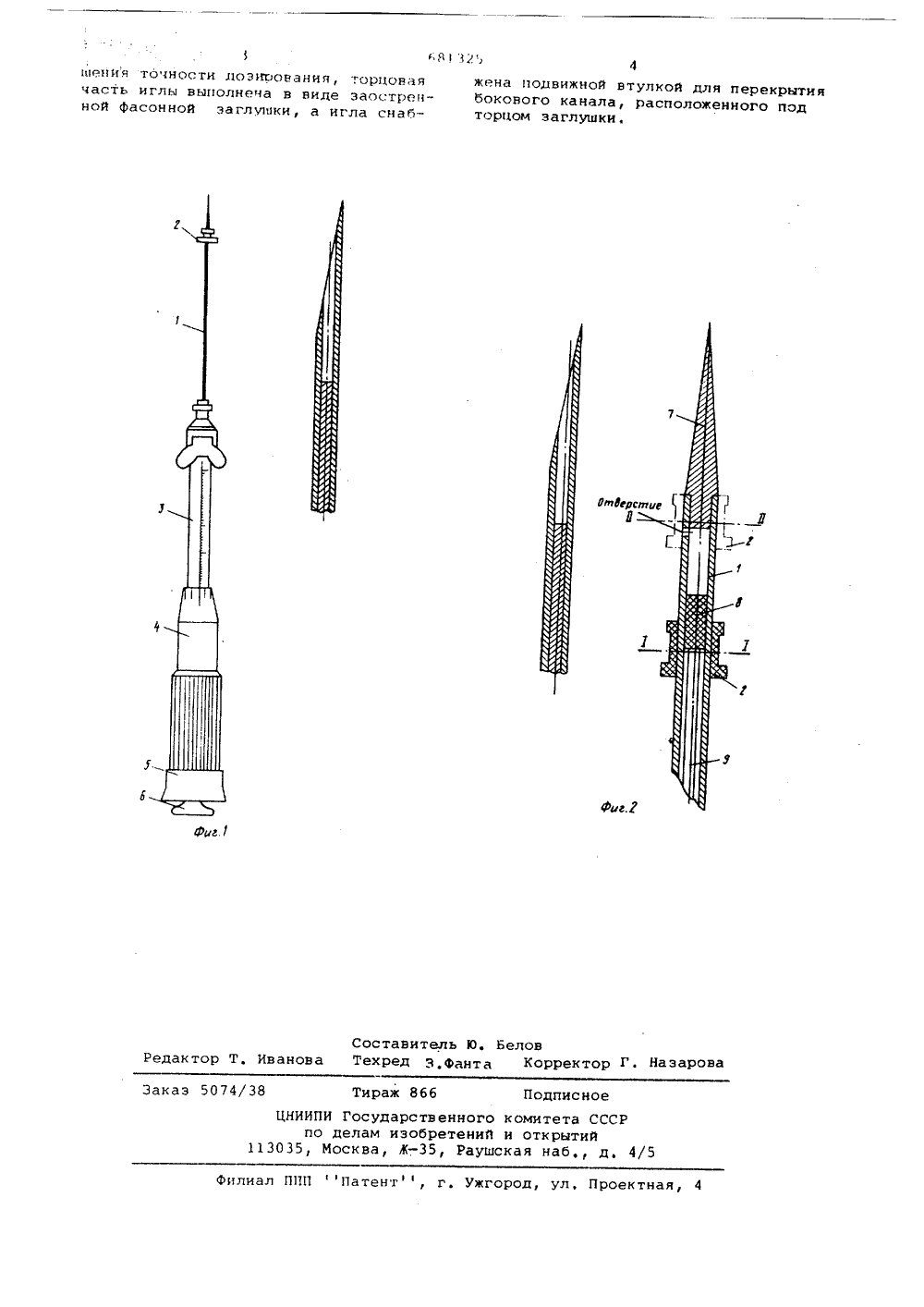

ОП И С АНИЕ ИЗОБРЕТЕНИЯ Союз Советских Соцкалксткческнх Республик(22) Заявлено 11.04.74(21) 2021288/18-10с присоединением заявки Мо(51)М. Кл. С 01 Р 11/04 Государственный комитет СССР по делам изобретений и открытий(088 .8) Опубликовано 250879 Бюллетень М 31 Дата опубликования описания 30.08,79(72) АВтОРы ИЗОбрЕТЕНИя Н. 3. Воробьев, В, Н. Воробьев и Л, Н, Воробьев Ленинградский технологический институт им, Ленсовета(54) ШПРИЦ ДЛЯ ДОЗИРОВАНИЯ СУБМИКРОЛИТРОВЬЖПРОБ Формула изобретения Изобретение относится к особо точному доэированию субмикролитровыхпроб, например, для ввода анализируемой жидкости в газовый ароматограф,Известен субмикролитровый шприцдля дозирования проб, содержащий соединенные между собой корпус с поршнеми штоком и иглу с боковым расположением входного - выходного канала,Однако в этом шприце острие иглыобычно выполняется в виде среза трубки под различили углами, что снижаетточность дозирования.Цель изобретения - повышение точности дозирования. 15Для этого, в предлагаемом устройстве торцовая часть иглы выполнена ввиде заостренной фасонной заглушки,а игла снабжена подвижной втулкой дляперекрытия бокрвого канала, расположенного под торцом заглушки,На фиг. 1 представлен микрошприц,общий вид; на фиг. 2 - часть иглы.Устройство содержит иглу 1, фторопластовую втулку 2, корпус 3, обойму 4, колпачок 5, внешний шток 6, фасонную заглушку 7, фторопластовыйпоршень 8 и внутренний шток 9.Микрошприй работает следующим образом.30 По шкалам на корпусе и обойме шприца устанавливают необходимый дозируемый объем. Перемещают фторопластовую втулку в положение 1-1, Погружают иглу в жидкость и вытягивают шток до упора, а затем передвигают фтопластовую втулку в положение 11-11. Шприц готов к дозировке, Дозировка в анализатор осуществляется обычньм обраэом, т.е. путем прокола резиновой прокладки системы напуска; при этом фторопластовая втулка перемещается по игле в положение 1-1. Микрошприц позволяет с повьхаенной точностью проводить дозировку жидкостей от 0,003 до 2,0 мкл, Точность доэирования микрошприца в 10-11 раз выше, чем у аналогичных по классу микрошприцев. Шприц для дозирования субмикролитровых проб, содержащий соединенные между собой корпус с поршнем и штоком .и иглу с бокову расположением входного - выходного канала, о т л и ч а ю ш и й с я тем, что, с целью повыщения точности позирования, торцовая часть иглы выполнена в виде заостренной фасонной заглушки, а игла снабиг. ( оставитель Ю. Беловехред З,Фанта Корректор Назаров Тираж 86 дписн ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 3035, Москва, 4-35, Раушская наб., д, 4Филиал ППП Патент, г. Ужгород, ул, Проектная, 4 едактор Т, Ивановаакаэ 5074/38 жена подвижной втулкой для перекрытиябокового канала, расположенного подторцом заглушки,
