Плотина из местных материалов

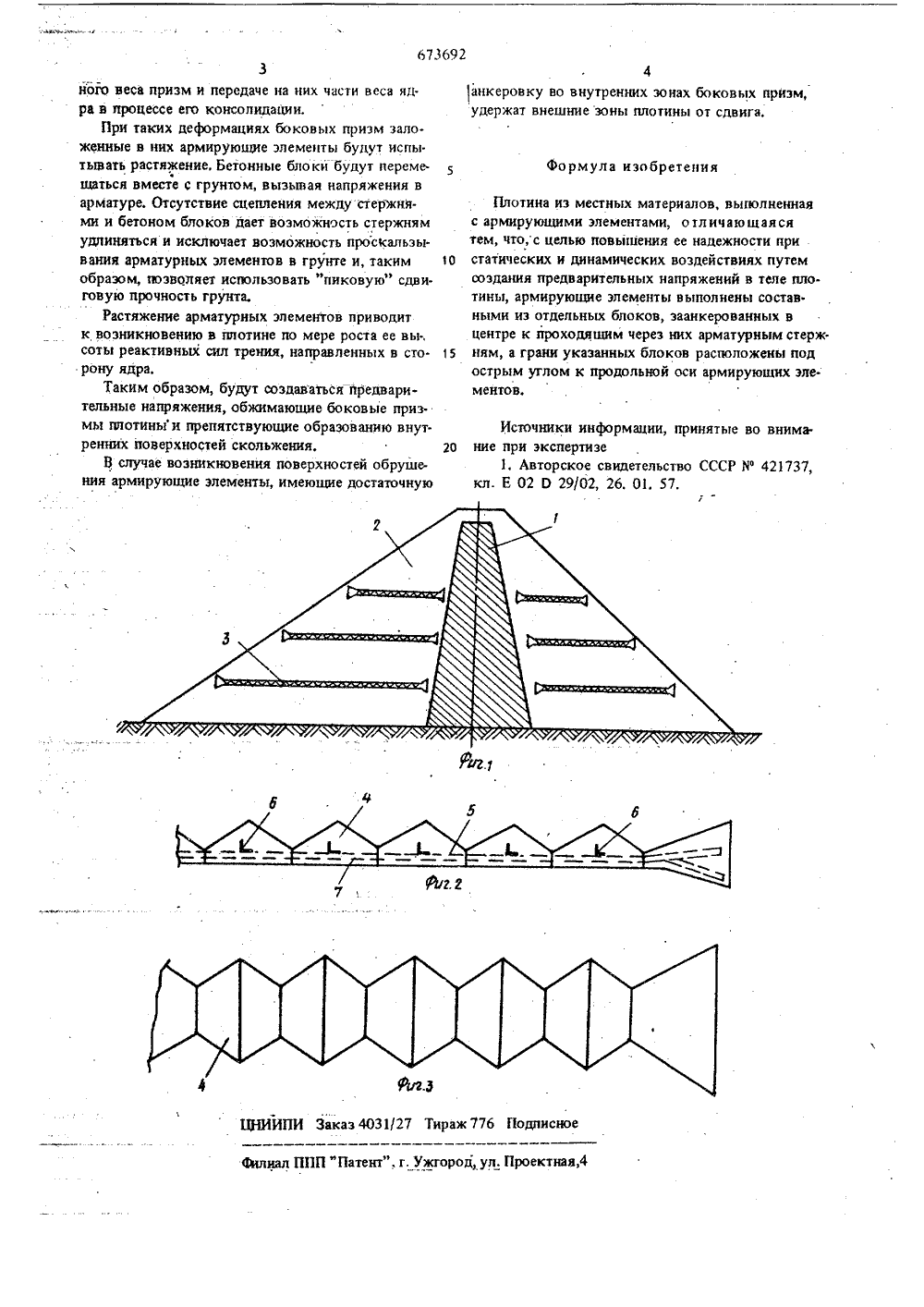

ОП ИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДВТВДЬСТВУ Союз Советскмх Социалистических Респубпнк(22) Заявл с присоед но 13,03.72 (21) 1758 некием заявки252 7 29 - 1 3/29 - 1 летень26ия 15.07.79 есударстееаиые аематет СССР аа делам езебретее я еткрытий(53) УДК. 627,824. ,3 (088.8) иковано 15.07,79, Бю Дата опубликования опис 2) Автор изобретения В. И. сектор Всесоюзного ордена Ленина проектно- -исследовательского института Гидропроект" Научно-исследовательски изыскательского и научиим С Я Жу 71) Заявитель а 54) ПЛОТИНА ИЗ МЕСТНЫХ МАТЕРИАЛОВ рез мента.Плотина включает ядро 1, боковые призмы 2и армируюаие элементы 3.Армирующий элемент 3 состоит нз бетонныхблоков 4, в которых образованы каналы 5 и раэ.мешены металлические закладные детали 6,Через каналы 5 проходят гладкие стальные стержни 7, приваренные к закладным деталям 6.Каналы 5 образуются благодаря покрытию поверх. ности стержней 7 до бетонирования блоков 4 ан тикоррозийным смоляным составом, исключающим сцепление стержней 7 с бетоном блоков после твердения бетонаКак показывают натурные наблюдения, грунтовые плотины в период строительства испытыва. ют значительные деформации расширения, При этом горизонтальные смещения точек, расположенных на откосах, превышают на 25 - 30% вертикаль. ные деформации, Вместе с тем вблизи ядра гори зонтальные деформации почти отсутствуют, но осадки достигают наибольших значений благодаря ; высоким вертикальным напряжениям от собствен/ Изобретение относится к плотинам из местных, преимущественно грунтовых, материалов,Известны плотины из местных материалов, вы.выполненные с армирующнми элементами 1.Недостатком известных плотин является отсутствие необходимой надежности при статическихи динамических воздействиях, в результате чегоони могут быть использованытолько в узкихканьонах, на которые должны опираться указанные армируюшие элементы,Целью изобретения является повышение надежности плотины при статических и динамическихвоздействиях путем создания предварительных на.пряжений в теле плотины,Цель достигается тем, что в предлагаемой плотине армирующие элементы выполнены составны.ми из отдельных блоков, эаанкерованных в центрек проходящим через них арматурным стержням,а грани указанных блоков расположены под острым углом к продольной оси армирующих злемен.тов,На фиг, 1 схематически показана описываемаяплотина, поперечный разрез; на фиг. 2 - то же,осн; на фиг.3 - план армирующего эл673692 Формула изобретения Заказ 4031/27 Тираж 776 Подписное Юйлиал ППП "Патент", г. Ужгород, ул. Проектная,4 3ного веса призм и передаче на них части веса яд.ра в процессе его консолидации,При таких деформациях боковых призм заложенные в них армирующие элементы будут нспы.тывать растяжение. Бетонные блоки будут перемещаться вместе с грунтом, вызывая напряжения варматуре. Отсутствие сцепления между стержнями и бетоном блоков дает возможность стержнямудлиняться и исключает возможность проскальзывания арматурных элементов в грунте и, такимобразом, позволяет использовать "пиковую" сдвиговую прочность грунтаРастяжение арматурных элементов приводитк возникновению в плотине по мере роста ее вы.,соты реактивных сил трения, направленных в сто.рону ядра.Таким образом, будут создаваться предварительные напряжения, обжимающие боковые призмы плотиныи препятствующие образованию внут.ренних поверхностей скольжения.В случае возникновения поверхностей обрушения армирующие элементы, имеющие достаточную 4анкеровку во внутренних зонах боковых призм,удержат внешние зоны плотины от сдвига,Плотина из местных материалов, выполненнаяс армируннцими элементами, отличающаяся тем, что,с целью повып 1 ения ее надежности нри 10 статических и динамических воздействиях путемсоздания предварительных напряжений в теле плотины, армирующие элементы выполнены состав.ными иэ отдельных блоков, заанкерованных в центре к проходящим через них арматурным стерж ням, а грани указанных блоков расположены подострым углом к продольной оси армирующих элементов,Источники информации, принятые во внима.20 ние при экспертизе1. Авторское свидетельство СССР М 421737,кл. Е 02 О 29/02, 26. 01. 57.
