Способ формирования и воспроизведения сигнала объемного изображения

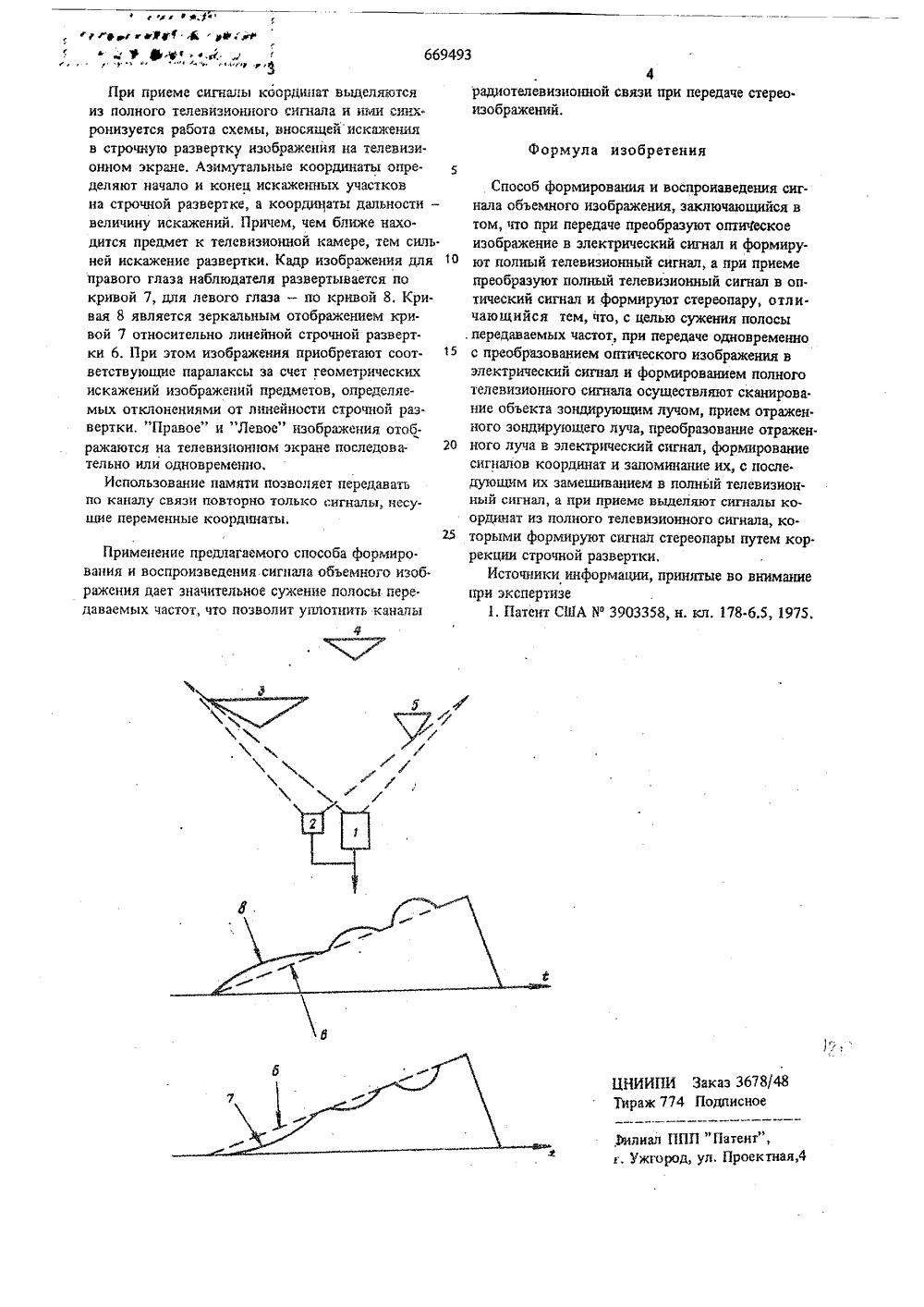

(71) Заявитель 54) СПОСОБ ФОРМИРОВАНИЯ И ВОСПРОИЗВЕДЕНИЯ СИГНАЛА ОБЪЕМНОГО ИЗОБРАЖЕНИЯ Изобретение касается техники телевизионнойсвязи и может быть использовано при передачеобъемного черно-белого и цветного телевизион.ного изображения,Известен способ формирования и воспроизведения сигнала обьемного изображения, заключающийся в том, что при передаче преобразуютоптическое изображение в электрический сигнали формируют полный телевизионный сигнал, апри приеме преобразуют полный телевизионныйсигнал в оптический сигнал и формируют стерео пару 1.Такой способ требует широкой полосы частотпередаваемых стереоскопических сигналов, чтозагромождает каналы связи,Целью изобретении является сужение полосыпередаваемых частот.Для этого при передаче одновременно с преоб.разованием оптического иэображения в электри.ческий сигнал и формированием полного телевнзионного сигнала осуществляют сканированиеобъекта зондирующим лучом, прием отраженного зондирующего. луча, преобразование отраженного луча в электрический сигнал, формирование сигналов коордпат и запоминание их, с последующим нх эамешиваннем в полный телевизион.ный сигнал, а при приеме выделяют сигналы координат иэ полного телевизионного сигнала, которыми формируют сигнал стереопары путемкоррекции строчной развертки,Способ поясняется чертежом, на котором представлены телевизионная передающая камера 1,устройство 2 для осуществления сканированияобъекта зондирующим лучом и приема отражен.ного луча, предметы 3, 4, 5 передаваемого объек.та, График 6 линейной строчной развертки, график 7 скорректированной строчной разверткидля "правого иэображения, график 8 скоррек.тированной строчной развертки для "левого"изображения (т - ось времени),Устройство 2 синфазно строчной развертке пе.редающей камеры 1 сканирует зондирующим лу.чом основные предметы 3.5 передаваемого объек.та. Принимая отраженный зондирующий луч уст.ройство 2 формирует сигналы координат (азимути дальность) для каждого предмета, Эти сигналы запоминаются и замешиваются в полный тлевиэионный сигнал изображения.бб 9493 Формула изобретения ЦНИИПИ Заказ Зб 78/48Тираж 774 Подписное При приеме сигналы координат вьщеляются из полного телевизионного сигнала и ими сиих. ронизуется работа схемы, вносящей искажения в строчную развертку изображения на телевизи. онном экране. Азимугальные координаты определяют начало и конец искаженных участков на строчной развертке, а коордв 1 аты дальности - величину искажений. Причем, чем ближе нахо.дится предмет к телевизионной камере, тем силь. ней искажение развертки. Кадр изображения для 10 правого глаза наблюдателя развертывается по кривой 7, для левого глаза - по кривой 8, Кри. вая 8 является зеркальным отображением кри.вой 7 относительно линейной строчной разверт.ки 6, При этом изображения приобретают соот ветствующие паралаксы за счет геометрических искажений изображений предметов, определяемых отклонениями от линейности строчной развертки. "Правое" и "Левое" изображения отображаются на телевизионном экране последова тельно или одновременно,Использование памяти позволяет передавать по каналу связи повторно только сигналы, несущие переменные координаты. 25Применение предлагаемого способа формирования и воспроизведения сигнала объемного изоб. ражения дает значительное сужение полосы пере даваемых частот, что позволит уплотнить каналыф 4радиотелевизионной связи при передаче стереоизображений. Способ формирования и воспроизведения сигнала объемного изображения, заключающийся втом, что при передаче преобразуют оптическоеизображение в электрический сигнап и формируют полный телевизионный сигнал, а прн приемепреобразуют полный телевизионный сигнал в оптический сигнал и формируют стереопару, отли.чающийся тем, что, с целью сужения полосы. передаваемых частот, при передаче одновременнос преобразованием оптического изображения вэлектрический сигнал и формированием полноготелевизионного сигнала осуществляют сканирование объекта зондирующим лучом, прием отражен.ного зондирующего луча, преобразование отраженного луча в электрический сигнал, формированиесигналов координат и запоминание нх, с последующим их замешнванием в полный телевизиониыи сигнал, а при приеме вьщеляют сигналы координат из полного телевизионного сигнала которыми формируют сигнал стереопары путем кор.рекции строчной развертки,Источники информации, принятые во вниманиепри экспертизе1. Патент США Хф 3903358, н. кл. 178.6,5, 1975Филиал ППП "Патент",г, Ужгород, ул. Проектная,4
