Способ определения статического дисбаланса роторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

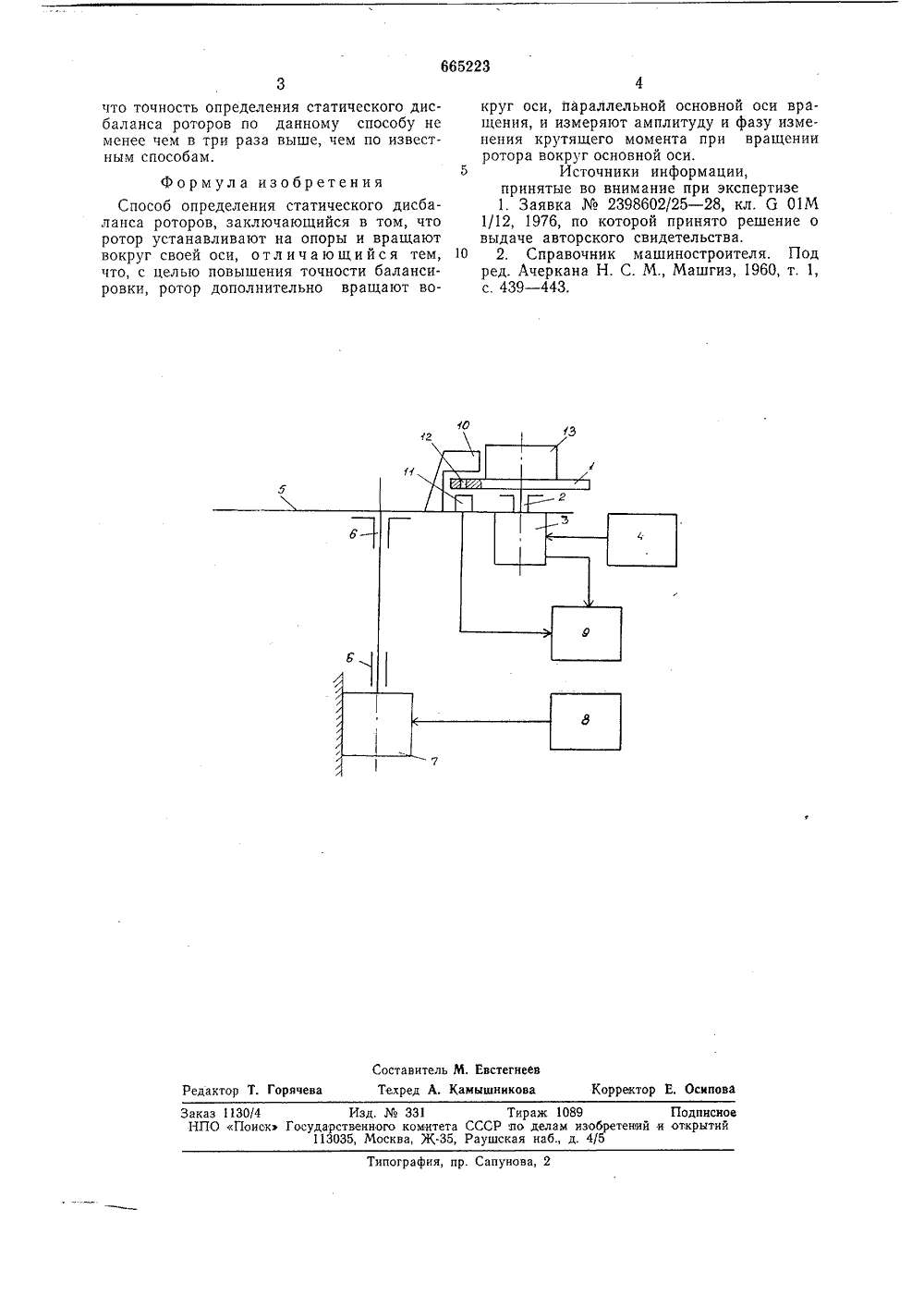

(111665223 ОПИСАНИЕ ИЗОЫ ЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Соьетских Социалистических Республик(45) Дата опубликования описания 30.05.79. 72) Авторы изобретения Б. Э. Блантер, В, Н, Кудрявцев и В, Н, Повстьев) СПОСОБ ОПРЕДЕЛЕНИЯ СТ ДИСБАЛАНСА РОТОР ЕСКОГ рооси, 30 2) Заявлено 07.02.77 (21) сУдаРстеенный комитет (ч 3) Приоритет Изобретение относится к технологии машиностроения, а именно к способам определения дисбаланса роторов, и может быть использовано для балансировки роторов.Известен способ определения статическо го дисбаланса роторов, заключающийся в том, что ротор устанавливают на опоры с подшипниками с газовой смазкой, вращают вокруг оси, параллельной основной оси вращения, и фиксируют установившееся 10 положение ротора 1.Недостатком этого способа является необходимость использования подшипников с газовой смазкой, недостаточно надежных вэксплуатации. 15Наиболее близким по технической сущности к описываемому является способ определения статического дисбаланса роторов, заключающийся в том, что ротор устанавливают на опоры, вращают вокруг 20 своей оси и измеряют амплитуду и фазу колебаний опор 21.Недостатком этого способа является то, что точность определения дисбаланса при его использовании ограничена. 25Целью изобретения является повышение точности определения статического дисбаланса.Для достижения поставленной цели тор дополнительно вращают вокруг параллельнои основной оси визмеряют амплитуду и фазукрутящего момента при вращвокруг основной оси,На чертеже изобратксна схема устройства, реализующего описываемый способ.Устройство содержит стол 1, установленный в опоре 2. С опорой 2 соединен двигатель 3, имеющий блок управления 4.Опора 2 с двигателем 3 закреплена на периферии ротора 5, установленного в опоре 6 и имеющего собственный двигатель 7 с блоком управления 8. Оси вращения опор 2 и 6 параллельны.Устройство содержит также измерительный блок 9 и стробоскопический блок, выполненный, например, в виде осветителя 10 и фотоприемника 11, укрепленных на роторе, и отверстия 12 в столе 1.Ротор 13 устанавливают на опоры 2 и вращают вокруг своей оси при помощи двигателя 3. Дополнительно ротор 13 вращают вокруг оси, параллельной основной оси, при помощи двигателя 7 и измеряют амплитуду и фазу изменения крутящего момента, вращающего ротор вокруг основной оси посредством измерительного блока 9, подключенного к цепи якоря двигателя 3 и стробоскопическому блоку.Экспериментальная проверка показала,665223 оставитель М. ЕвстегнеевТехред А. Камышникова орректор Е, Осипов ячева Изд,331осударственного комит113035, Москва, Ж. каз 1130/4НПО Поиск Типогр апунова,что точность определения статического дисбаланса роторов по данному способу не менее чем в три раза выше, чем по известным способам. Формула изобретенияСпособ определения статического дисбаланса роторов, заключающийся в том, что ротор устанавливают на опоры и вращают вокруг своей оси, отличающийся тем, что, с целью повышения точности балансировки, ротор дополнительно вращают вокруг оси, параллельной основной оси вращения, и измеряют амплитуду и фазу изменения крутящего момента при вращении ротора вокруг основной оси.5 Источники информации,принятые во внимание при экспертизе 1. Заявка2398602/25 - 28, кл. Сх 01 М1/12, 1976, по которой принято решение о выдаче авторского свидетельства.10 2. Справочник машиностроителя. Подред. Ачеркана Н. С. М., Машгиз, 1960, т, 1, с. 439 - 443. Тираж 1089 Подписно ССР ло делам изобретений и открытий аушская наб д, 4/5
СмотретьЗаявка
2450476, 07.02.1977
ПРЕДПРИЯТИЕ ПЯ А-1742
БЛАНТЕР БОРИС ЭДУАРДОВИЧ, КУДРЯВЦЕВ ВИКТОР НИКОЛАЕВИЧ, ПОВСТЬЕВ ВАЛЕРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: G01M 1/12
Метки: дисбаланса, роторов, статического
Опубликовано: 30.05.1979
Код ссылки
<a href="https://patents.su/2-665223-sposob-opredeleniya-staticheskogo-disbalansa-rotorov.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения статического дисбаланса роторов</a>
