Способ крепления игл в гребенных планках интерсектингов, гильбоксов и т. п. машин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 66481
Автор: Соловьев
Текст

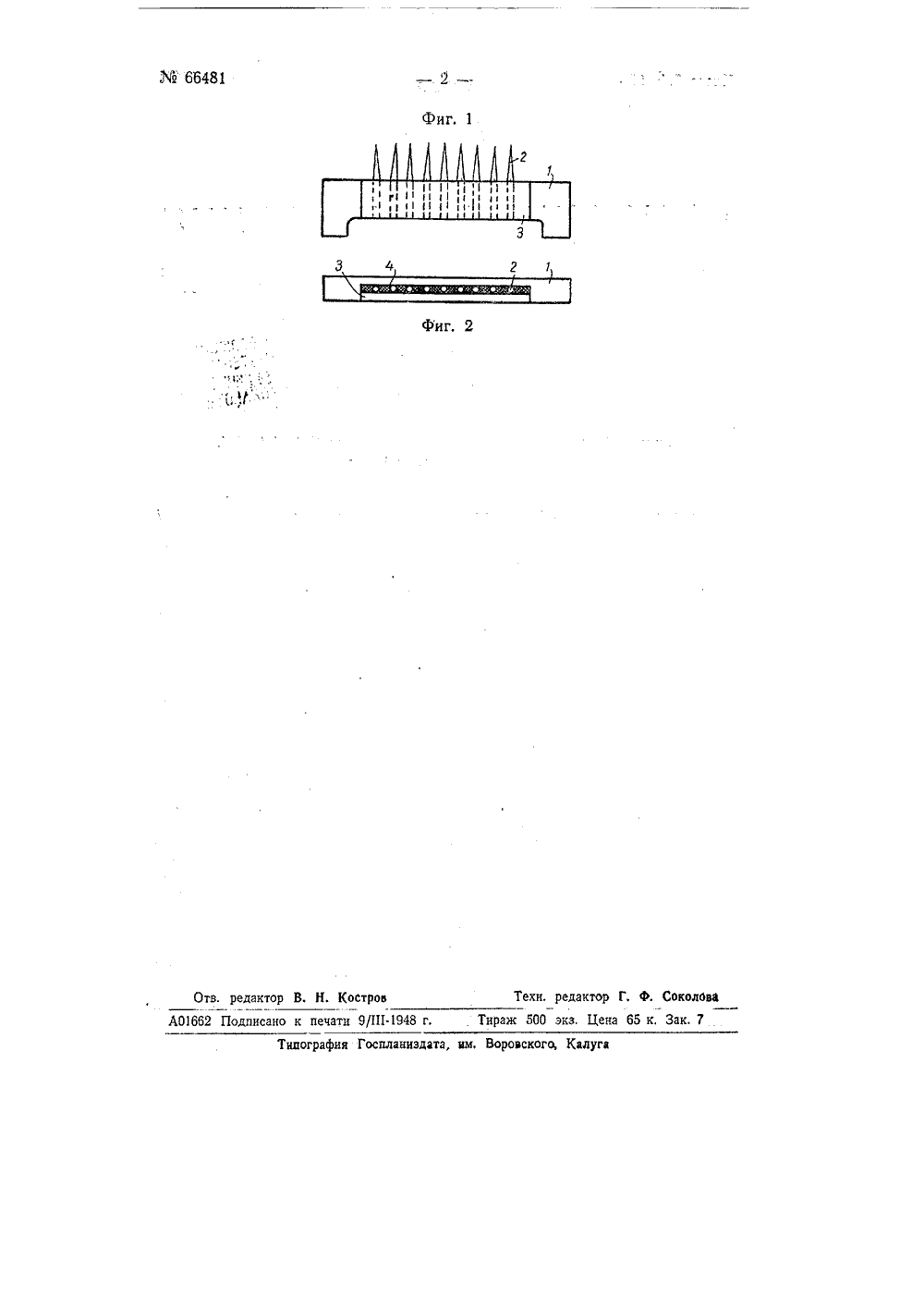

М 66481 Класс 76 Ь 29 о СССР ПИСАНИЕ ИЗОБРЕТЕН АВОРСКОМУ СВИДЕТЕЛЬСТВУ егистрировано в Е. вьев В ГРЕБЕННЫХ ПЛАНКАХБОКСОВ и т. п, МАШИНаркомтекстиль за М 2314 (336094июня 1946 г. СПОСОБ КРЕПЛЕНИЯ ИГЛ ИНТЕРСЕКТИНГОВ, ГИЛЬ екабря 1944 года в Опубликовано явлена Предмет изобрете Существующий способ закрепления игл в гребенных планках интерсектингов, гильбоксов и т. п. машин заключается в том, что иглы запрессовываются в отверстия, просверленные в планках, Этот способ крепления весьма трудоемок и недостаточно надежен вследствие трудности калибровки отверстий.Предлагаемый способ крепления игл устраняет отмеченный недостаток и,имеет ту отличительную особенность, что иглы, свободно размещенные в боковой выемке гребенной плавки, прижимаются накладной пластинкой и закрвпляются клеем карбиноль, заполняющим пространство между стенками гребенной планки, накладной пластинки и иглами.Чертеж (фиг. 1 и 2) поясняет предлагаемый способ закрепления игл,Иглы 2 острыми концами набирают в,ковдуктор с шагом отверстий в соответствии с шагом игл на гребенной планке. Свободные тупые концы игл выступают из кондуктора, Эти концы набранных в кондуктор игл покрывают гребеннойпланкой 1, а в промежутки между иглами наносят клей карбиноль. Сборка . планки заканчивается,покрытием выемки планки накладной пластинкой 3.Прилегающая к иглам стенка накладной планки также густо смазывается указанным выше клеем. Собранная таким образом гребенная планка устанавливается под пресс,на время затвердения клея. Клей при этом заполняет пространство 4 между стенками планки, накладной пластинки и игламиПосле затвердевания клея зачищается облой и гребень готов для установки на машину. Способ крепления игл в гребенных планках интерсектингов. гиль- боксов и т. и, машин с применением неподвижных кондукторов для предварительного набора игл, подлежащих присоединению к гребенной планке, о т л и ч а ю щ и й с я тем. что иглы 2, свободно расположенныв в боковой выемке гребонной планки 1, прижимаются накладной пластинкой 3 и закрепляются клеем карблноль, помещаемым в пространство 4 между стенками гребенной планки, накладной пластинки и иглами.
