Уплотнение разъемного соединения

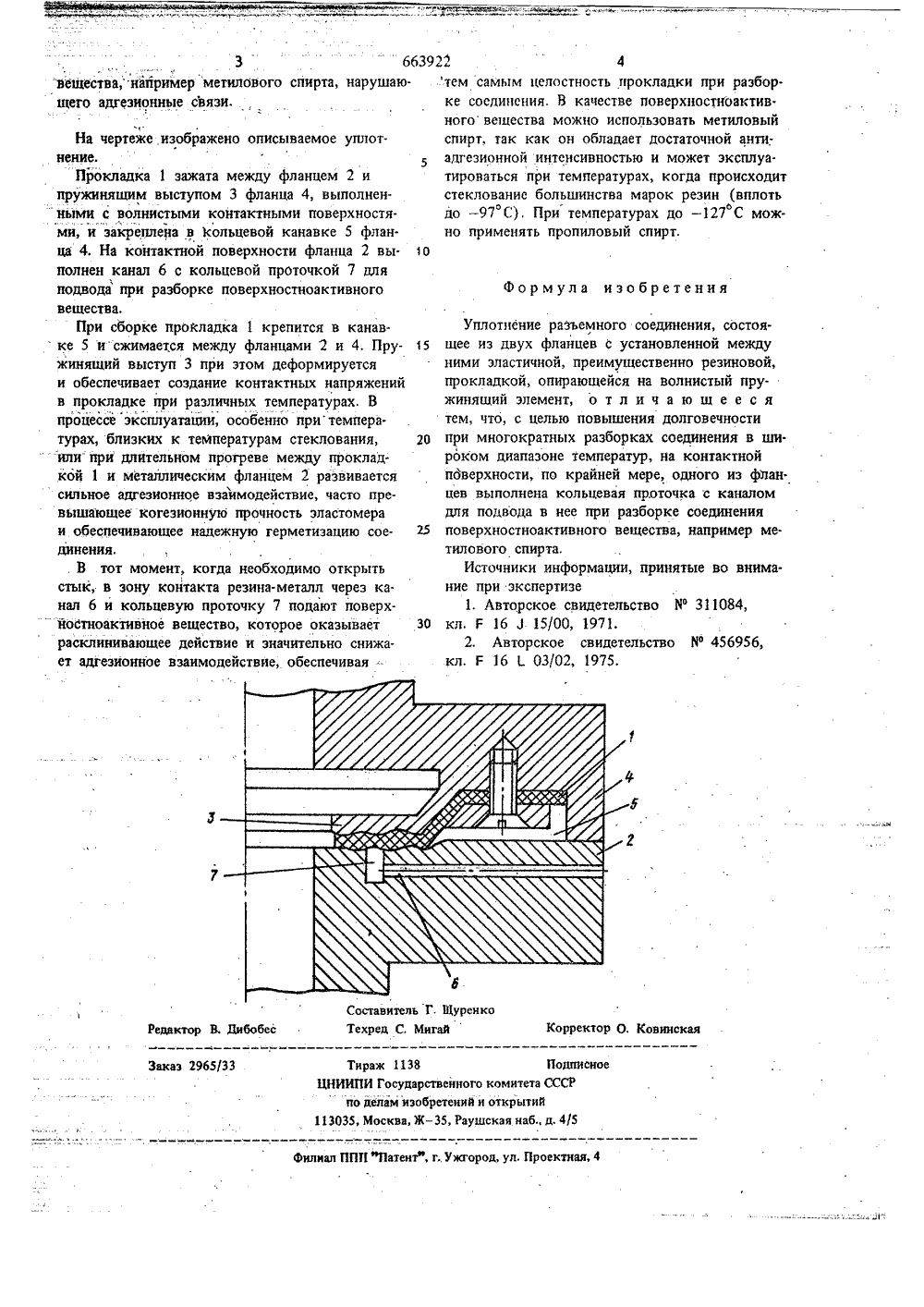

Союз СоветскмкСоциалмстмческикРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДВТВЛЬСТВУ(22) ЗаявлЕно 27.04.77 (21) 2480101/25-08 51) М, Кл. Г 16 3 15/02 присоединеннек заявк еаударстввнньй квинтет СССР пв делам нзабрвтвннй н вткрытнй(54) УПЛОТНЕНИЕ РАЗЪЕМНОГО СОЕДИНЕНИЯ Изобретение относится к уплотнительнойтехнике. Известно уплотнение разъемного соединения, состоящее из двух фланцев с кольцевыми канавками и двух резиновых уплотнителей с отношением ширины рабочей части к толщине не менее трех, причем уплотнители вклеены в канавки (11.Данное уплотнение обладает надежной герметизируюшей способностью в широком Ьиапазо. не температур, поскольку при малых толщинах резиновых прокладок наиболее сильно проявляются силы адгезии из.за небольшого влияния в этих условиях сил восстановления, разрушающих адгезионные связи.Однако в этом уплотнении, помимо возникновения адгезионного взаимолействия уплотни. телей между собой, возникает взаимодействие на контакте резина.металл, а так как данная система жесткая, то возникаклцис тепловые усадки нарушают адгезионный контакт резина. резина, что приводит к разгерметизации уплот. пения. Кроме того, при возникновении сильных адгезионных связей, особенно в области низких и высоких температур, для открытия стыкапотребуются большие усилия, часто разрушаю.щие уплотнитель.Известно также уплотнение для разъемногосоединения, состоящее из двух фланпев с рас 5 положенной между ними резиновой прокладкойквадратного или прямоугольного сечения, при.чем прокладка опирается на пружинящие эле.менты фланцев, содержащие эллиптические вы.ступы 2,О Недостаток такого уплотнения состоит в тог 1,что при необходимости раскрытия стыка в области высоких и низких температур будут возникать большие силы адгезионного взаимодействия, которые препятствуют раскрытию стыкаи приводят к расслаиванию и преждевременно.му выходу из строя резиновой прокладки.Цель изобретения - повышенис долговечности уплотнения при многократных разборкахсоединения в широком диапазоне температур.Для этого в предлагаемом уплотнении на по.верхности, по крайней мере, одного из фланцеввыполнена кольцевая проточка с каналом Лляподвола при разработке повсрхностноактивногооставитель Г. Щуренко ехред С. Мигай Корректор О. Ковииск бес еда ктор Тираж 1138ЦНИИПИ Государственн по делам изобретен113035, Москва, Ж, Р аказ 2965 Подписноео комитета СССР и открытий шская наб.,Филиал ППП ффйатеитфф, г,. Ужгород, ул. Проектн 36 вещества, найример метилового спирта, нарушаю. щего адгезионные связи. На чертеже изображено описываемое уплот. пение.Прокладка 1 зажата между фланцем 2 и пружинящим выступом 3 фланца 4, выполненными с волнистыми контактными поверхностями, и закреплена в Кольцевой канавке 5 фланца 4. На контактной поверхности фланца 2 вы. полнея канал 6 с кольцевой проточкой 7 для подвода при разборке поверхностноактивного вещества.При сборке прокладка 1 крепится в канав ке 5 и сжимается между фланцами 2 и 4. Пружинящий выступ 3 при этом деформируется и обеспечивает создание контактных напряжений в прокладке при различных температурах. В процессе эксплуатации, особенно притемпературах, близких к температурам стеклования, илипри длительном прогреве между проклад. кой 1 и металлическим фланцем 2 развивается сильное адгезионное взаимодействие, часто превышающее когезионную прочность эластомера и обеспечивающее надежную герметизацию соединения.. В тот момент, когда необходимо открыть стык, в зону контакта резина-металл через ка. нал 6 и кольцевую проточку 7 подают поверхйоетноактивное вещество, которое оказывает расклинивающее действие и значительно снижает адгезионное взаимодействие, обеспечивая: 63922 4тем самым целостность прокладки лри разборке соединения, В качестве поверхностноактивного вещества можно использовать метиловый спирт, так как он обладает достаточной анти; адгезионной интенсивностью и может эксплуа.тироваться при температурах, когда происходит стеклование большинства марок резин (вплоть до 97 С), При температурах до - 127 С мож.но применять пропиловый спирт.1 О Формула изобретения уплотнение разьемного соединения, состоя 15 щее из двух фланцев с установленной междуними эластичной, преимущественно резиновой,прокладкой, опирающейся на волнистый пружинящий элемент, о т л и ч а ю щ е е с ятем, что, с целью повышения долговечности2 б при многократных разборках соединения в ши.роком диапазоне температур, на контактнойповерхности, по крайней мере, одного из флан.цев выполнена кольцевая проточка с каналомдля подвода в нее при разборке соединения25 поверхностноактивного вещества, например ме.тилового спирта.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство йа 311084,30 кл, Е 16 3 15/00, 1971,2. Авторское свидетельство Ма 456956,кл, Е 16 Е. 03/02, 1975.
