Электроемкостной датчик для измерения параметров вращения вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 662863
Автор: Романенко
Текст

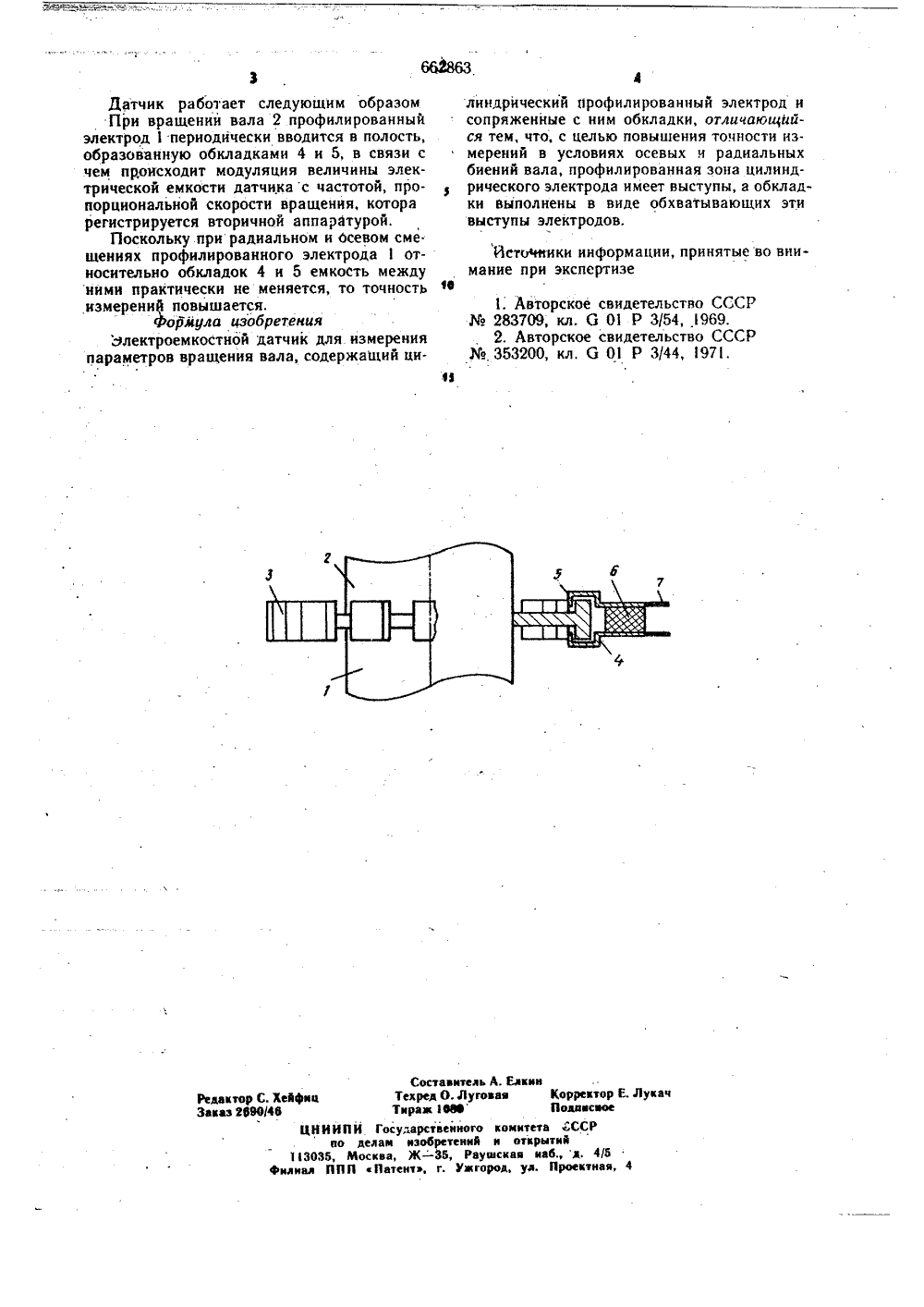

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ в 662 меСоюз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное к авт. свид-ву 2) Заявлено 30.07.7 50164/18- 0 Кл.е .01 РЗ/ с присоединением заявки3) Приори есудерстееииый иеиетет СССР пе делам изобретений и еткрьтийБюллетень 18сания 25.05,79 5.7 публико Дата опубликования оп Автор,зобретеиия Романенк Научно-исследовательский проектно-изыскательско института Гидроюзного ордена Лен исследовательского .С Я Жукаектор Всес о и научи роект и 1) Заявитель 54) ЭЛЕКТРОЕМКОСТНОЛ ДАТЧИКДЛЯ ИЗМЕРЕ ПАРАМЕТРОВ ВРАЩЕНИЯ ВАЛА Изобретение относится к области измерительной техники,Известен электроемкостной датчик дляизмерения параметров вращения, обкладкйкоторого сопряжены с вращающимся объек.том, причем одна из обкладок заземлена 111.Недостатком этого датчика является зависимость его емкости не только от углового положения скрепленной с контролируемым объектом обкладки, но и от качествазаземления или изоляции вращающегосяобъекта, Другим недостатком являются также осевые и радиальные биения обкладки,что приводит к недостаточной точности измеренийИзвестен также электроемкостной датчикдля измерения параметров вращения вала,содержащий жестко связанный с валом цилиндрический профилированный электрод исопряженные с ним обкладки 21.Данный датчик является наиболее близким по технической сущности и достигаемому результату к изобретению.Недостатком указанного датчика является недостаточная точность измерений в условиях осевых и радиальных биений вала,Целью изобретения является повышениеточности измерений в условиях осевых и радиальных биений вала.. Это достигается тем, что в электроемкостном датчике для измерения параметров вра-щения вала, содержащем цилиндрическийпрофилированный электрод и сопряженные с ним обкладки, профилнрованная зона цилиндрического электрода. имеет выступы, а обкладки выполнены в виде обхватывающих эти выступы электродов.На чертеже изображен описываемыйэлектроемкжтной датчик.Датчик содержит цилиндрический профилированный электрод 1, который жестко связан с валом 2 и снабжен расположенныт 5 ми по его переферийной части двусторонни-.ми выступами 3, С профилированным электродом 1 сопряжены обкладки 4 и 5, выпол.пенные в виде электродов, обхватывающих; выступы 3 профилированной зоны цилиндрического электрода; Обкладки 4 и 5 закреплены на изоляционной основе 6 и снабжены выводами 7 для подсоединения к вторичной .аппаратуре, например автогенераторному преобразователю.Датчик работает следующим образом При вращении вала 2 профилированный электрод 1 периодически вводится в полость, образованную обкладками а и 5, в связи с чем происходит модуляция величины электрической емкости датчика с частотой, пропорциональной скорости вращения, котора регистрируется вторичной аппаратурой,Поскольку при радиальном и Осевом сме щениях профилированного электрода 1 относительно обкладок а и 5 емкость между ними практически не меняется, то точность измерений повышается,Формула изобретенияЭлектроемкостной датчик для измерения параметров вращения вала, содержащий цилиндрический профилированный электрод и сопряженные с ним обкладки, отличагощийся тем, что, с целью повышения тонности измерений в условиях осевых и радиальных биений вала, профилированная зона цилиндрического электрода имеет выступы, а обкладки выполнены в виде обхватывающих эти выступы электродов. Истгуфенки информации, принятые во внимание при экспертизе161. Авторское свидетельство СССР283709; кл. 6 01 Р 3/5 а, 1969.2. Авторское свидетельство СССРРедактор С. ХейфиЗаказ 2666/46ЦНИИПИ по де 1 ЗОЗб, Мос филиал ППП кСоставитель А, ЕлкинТекред О, Луговая Корректор Е, ЛукачТиравг 1666 ПоднисноеГосударствейного комитета ССРам изобретений и открытийва, Ж - ЗБ, Раушская иаб., д. 4/бПатента, г. Увгород, ул. Проектная, 4
СмотретьЗаявка
1950164, 30.07.1973
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ СЕКТОР ИНСТИТУТА ГИДРОПРОЕКТ ИМ. С. Я. ЖУКА
РОМАНЕНКО ЮРИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: G01P 3/42
Метки: вала, вращения, датчик, параметров, электроемкостной
Опубликовано: 15.05.1979
Код ссылки
<a href="https://patents.su/2-662863-ehlektroemkostnojj-datchik-dlya-izmereniya-parametrov-vrashheniya-vala.html" target="_blank" rel="follow" title="База патентов СССР">Электроемкостной датчик для измерения параметров вращения вала</a>
