Генератор импульсов

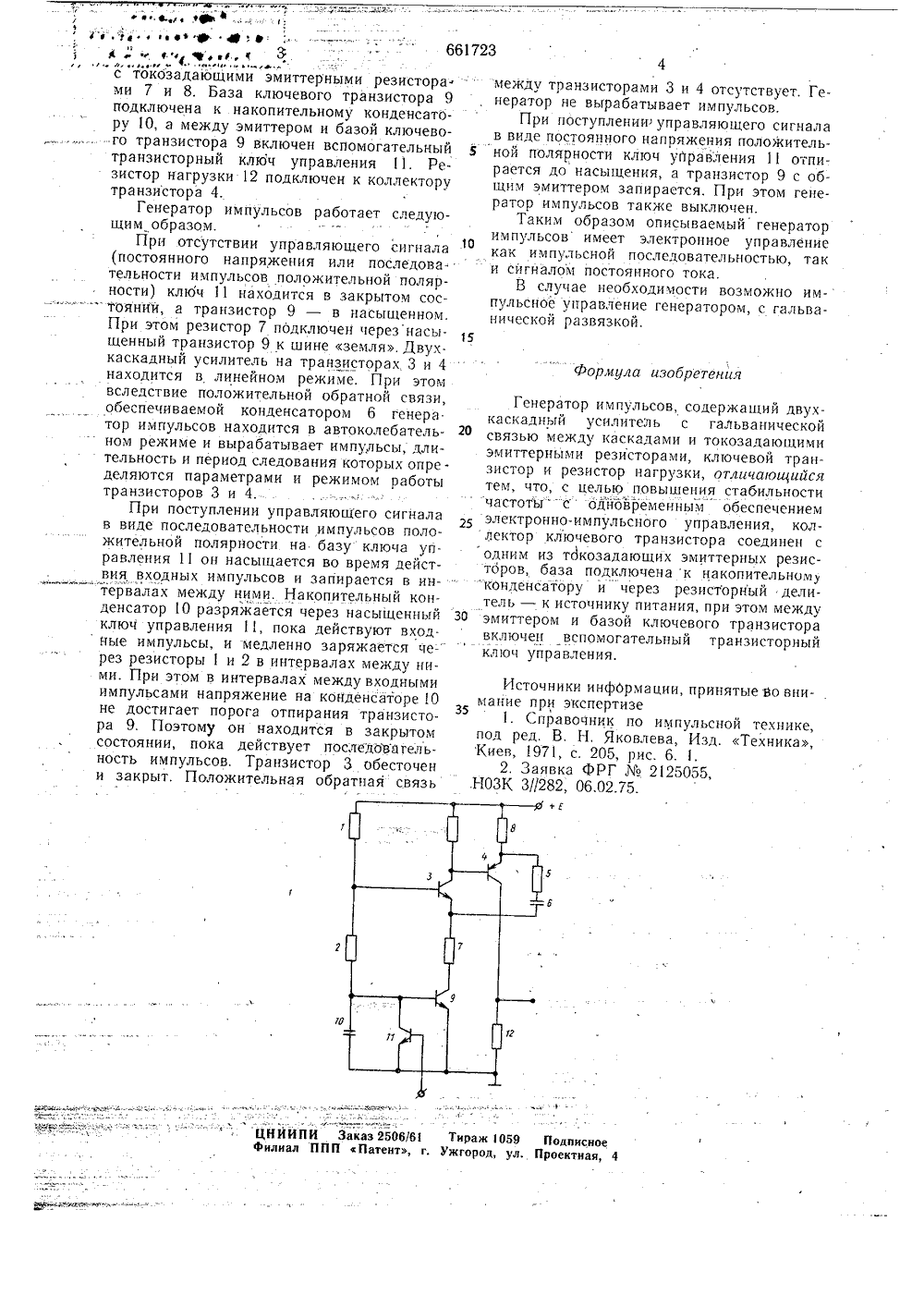

(23) Приоритет -10 рстеенный камнтетСССРелам нзобретеннйн аткрытнй ао Опубликовано 05.05.79. Бюллетень17 УДК(088.8 2 ата опубликования описания 10.0(54) ГЕНЕРАТОР ИМПУЛЬС 2 ель изобретения ости частоты с од м электронно-импу- повышение стаовременным обеспеьсного управления. бил чен Поставленная цель достигается тем, чтов генераторе импульсов, содержащем двух- каскадный усилитель с гальванической связью между каскадами и токозадающими эмиттерными резисторами, ключевой транзистор и резистор нагрузки, коллектор ключевого транзистора соединен с одним из токозадаюших эмиттерных резисторов, а его база подключена к накопительному конденсатору и одновременно через резисторный делитель - к источнику питания. При этом между эмиттером и базой ключевого транзистора включен вспомогательный транзисторный ключ управления.На чертеже показана принципиальнаяэлектрическая схема описываемого генератора.Генератор импульсов содержит делитель, состоящий из резисторов 1 и 2, двух каскадный усилитель на транзисторах 3 и 4.Эмиттерные цепи этих транзисторов связапоследовательно соединенные реи конденсатор обратной связи 6, транзисторов 3 и 4 соединены нь. череззистор 5 Эмиттеры Изобретение относится к импульсной технике, может быть использовано в качестве задающего генератора, например, в импульсных преобразователях мощности.Известен генератор импульсов на двух однотипных транзисторах с эмиттерной времязадающей цепью 11.Этот генератор имеет мягкий режим самовозбуждения, так как в исходном состоянии транзисторы находятся в линейном режиме. При этом первый транзисторный каскад включен по схеме с обшей базой, второй транзисторный каскад - по схеме с общим коллектором. Схема питается от двух источников разных полярностей.Данное обстоятельство создает некоторые трудности при эксплуатации устройства.Наиболее близок к предлагаемому генератору импульсов на двух однотипных транзисторах с эмиттерной и времязадаю щей цепью, питаемый от одного источника напряжения 2,Управление работой этого генератора возможно только при замыкании и размыкании цепи питания. Это значительно усложныет дистанционное управление, т.е, управления с помощью маломощных сигналов, допускающих гальваническую развязку. Ьое оъ.ми1 ю пв.теи:но-техническая4 Ю"фуФ фф. а,ф . ,ф ф 4 .ф,661723с токозадающими эмиттерными резисторами 7 и 8. База ключевого транзистора 9подключена к накопительному конденсатору 1 О, а между эмиттером и базой ключево-го транзистора 9 включен вспомогательныйтранзисторный ключ управления 11. Резистор нагрузки 12 подключен к коллекторутранзистора 4.Генератор импульсов работает следующим образом.При отсутствии управляющего сигнала(постоянного напряжения или последовательности импульсов положительной полярности) ключ 11 находится в закрытом сос-."гоянии, а транзистор 9 - в насыщенном.При этом резистор 7 подключен через насыщенный транзистор 9 к шине земля. Двухкаскадный усилитель на транзисторах, 3 и 4находится в линейном режиме, При этомвследствие положительной обратной связи,обеспечиваемой конденсатором 6 генератор импульсов находится в автоколебательном режиме и вырабатывает импульсы, длительность и период следования которых определяются параметрами и режимом работытранзисторов 3 и 4.При поступлении управляющего сигналав виде последовательности импульсов положительной полярности на базу ключа управления 11 он насыщается во время действия входных импульсов и запирается в ин тервалах между ними. Накопительный конденсатор 10 разряжается через насыщенныйключ управления 11, пока действуют входные импульсы, и медленно заряжается че рез резисторы 1 и 2 в интервалах между ними. При этом в интервалах между входнымиимпульсами напряжение на конденсаторе 10не достигает порога отпирания транзистора 9. Поэтому он находится в закрытомсостоянии, пока действует последовательность импульсов. Транзистор 3 обесточени закрыт. Положительная обратная связь Формула изобретения Чф е ,уф между транзисторами 3 и 4 отсутствует. Генератор не вырабатывает импульсов.При поступлении управляющего сигналав виде постоянного напряжения положитель ной полярности ключ управления 11 отпирается до насыщения, а транзистор 9 с общим эмиттером запирается. При этом генератор импульсов также выключен.Таким образом описываемый генераторимпульсов имеет электронное управлениекак импульсной последовательностью, таки сигналом постоянного тока.В случае необходимости возможно импульсное управление генератором, с гальванической развязкой.15 Генератор импульсов, содержащий двухкаскадный усилитель с гальванической связью между каскадами и токозадающими эмиттерными резисторами, ключевой транзистор и резистор нагрузки, отличающийся тем, что, с целью повышения стабильности частоты- с одновременным обеспечением электронно-импульсного управления, коллектор ключевого транзистора соединен с одним из токозадающих эмиттерных резисторов, база подключена к накопительномУ"конденсатору и через резисторный делитель - к источнику питания, при этом между 30 эмиттером и базой ключевого транзисторавключен вспомогательный транзисторный ключ управления. Источники инфОрмации, принятые зо внимание при экспертизе35Справочник по импульсной технике,под ред, В. Н, Яковлева, Изд. Техника,Киев, 971, с, 205, рис. 6. 1,2, Заявка ФРГ2125055,Фи иЦНИИПИ Заказ 2506/61 Тираж 1059 Поднис оилиад ППП Патент, г. Ужгород, ул. Проектная, 4
