Датчик уровня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

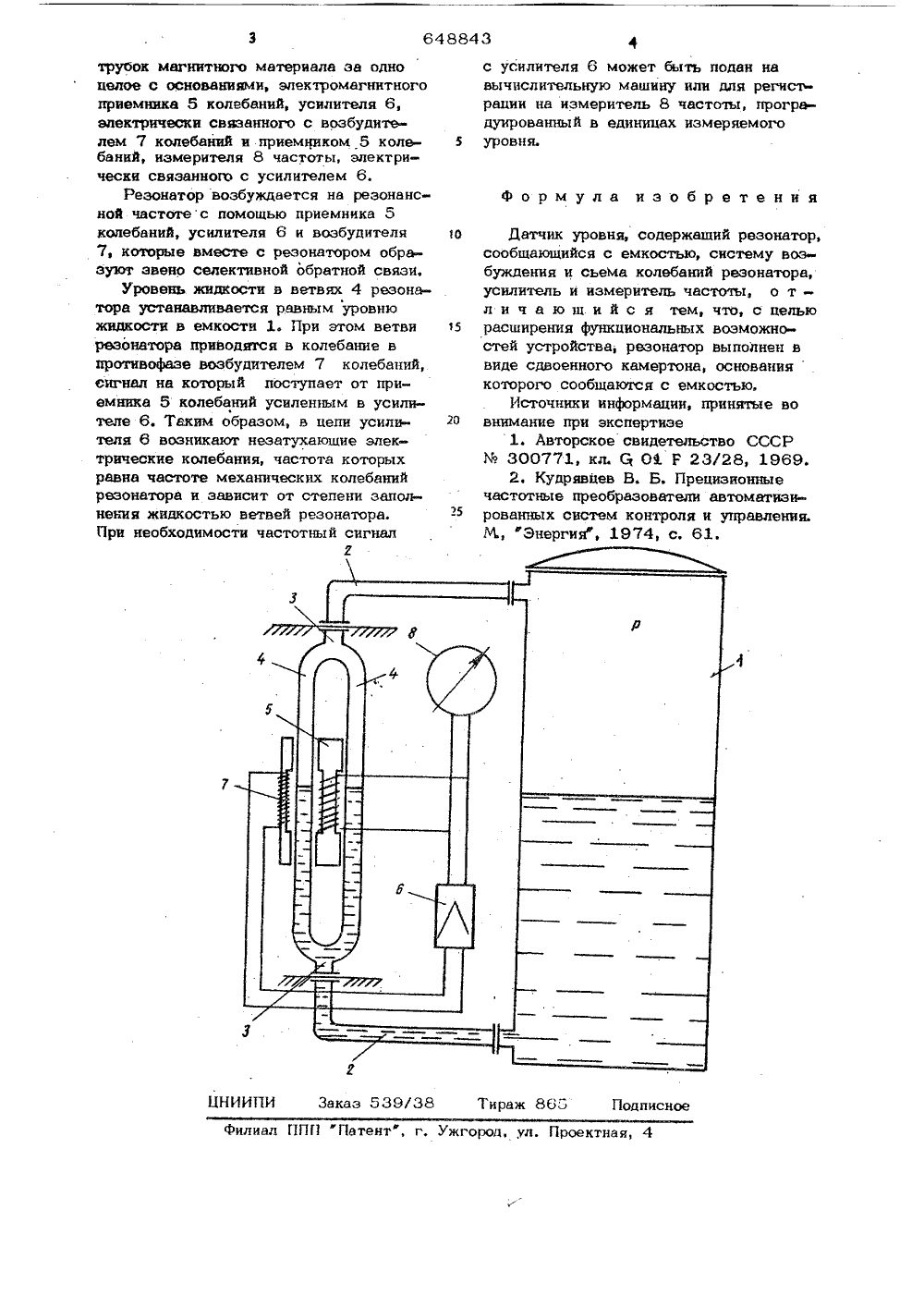

О П И С А Н И Е (и 648843ИЗОБРЕТЕН ИЯК 87 ОРСКОМУ СВИДВЯЛЬСТВУ Союз Соввтскии Социалистиивскии Рвспублик/28 ударстееииыи иоиитет СССР э делам изобретеиий и юткрытий) Заявитель ровский химико-технологичесм. Ф. Э. Дзержинского проп ннстит 54) ДАТЧИК УРОВН ике тно ерным,уровнем еры исимость очастотньезонансной момуя, содерцаюдения теитель од сщнрение функц ойства, Изобретение относится к техн измерения уровни, а более конкре частотным датчикам уровня жидки сред, находящихся как под атмосф так и под избыточным давлением разрежением,Известны резонансные в которых используется эав резонансной частоты высок колебаний неоднородной р линии 11. Наиболее близким к предлагае является частотный датчик уровн жащнй трубчатый резонатор, сооб шнйся с емкостью, систему возбуж съема колебаний резонатора, усил и измеритель частоты 21. Недостатком этого устройства ется ограниченное использование невозможности измерения уровня любым давлением нлн разрежение Белью изобретения является ра иональны х воэможностейЭто достигается тем, что в частотном датчике резонатор выполнен в виде сдвоенного камертона, основания которого сообщаются с емкостью.При этом повышается добротность резонатора за счет уменьщення энергия рассеивания в местах крепления оснований камертона, происходящее эа счет близкого расположения этих мест к узлам колебаний ветвей. Повышение жесткости сдвоенного камертона по сравнению с резонатором в виде трубки ведет к увеличению частоты собственных колебаний, за счет чего возрастает чувствительность резонатора.На чертеже изображен датчик уров ня с емкостью и соедннителвнымн трубопроводами.Частотный датчик уровня подсоеданен к емкости 1 с помощью двух трубопроводов 2, отходящих от верхней и нижней части емкости. Частотный датчик уровня состоит нэ оснований 3 резонатора, переходящих в ветви 4, выполненные из648843 ЦНИИПИ каз 539/3 роектна д у труоок магнитного материала за одно целое с основаниями, электромагнитного приемника 5 колебаний, усилителя 6, электрически связанного с возбудителем 7 колебаний и приемником 5 коле банийизмерителя 8 частоты, электрически связанного с усилителем 6.Резонатор возбуждается на резонансной частоте с помощью приемника 5 колебаний, усилителя 6 и возбудителя 10 7, которые вместе с резонатором образуют звено селективной обратной связи.Уровень жидкости в ветвях 4 резонатора устанавливается равным уровню жидкости в емкости 1, При этом ветви 15 резонатора приводятся в колебание в 1 тротивофазе возбудителем 7 колебаний, сигнал на который поступает от приемника 5 колебаний усиленным в усилителе 6. Таким образом, в цепи усилителя 6 возникают незатухающие электрические колебания, частота которых равна частоте механических колебаний резонатора и зависит от степени заполнения жидкостью ветвей резонатора.25 При необходимости частотный сигнал илиад ППП "Патент", г. с усилителя 6 может быть подан навычислительную машину или для регистрации на измеритель 8 частоты, проградуированный в единицах измеряемогоуровня. Формула изобретения Датчик уровня, содержащий резонатор, сообщающийся с емкостью, систему возбуждения и сьема колебаний резонатора, усилитель и измеритель частоты, о т - л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей устройства, резонатор выполнен в виде сдвоенного камертона, основания которого сообщаются с емкостью.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР % 300771, кл. Ст 01 Р 23/28, 1969.2. Кудрявцев В. Б. Прецизионные частотные преобразователи автоматизированных систем контроля и управления. МфЭнергиЫ, 1974, с. 61. раж 865 Подписное
СмотретьЗаявка
2525807, 19.09.1977
ДНЕПРОПЕТРОВСКИЙ ХИМИКО-ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ИМ. Ф. Э. ДЗЕРЖИНСКОГО
ТАРАНЕНКО ЮРИЙ КАРЛОВИЧ, СНЕГУР ВЛАДИМИР ИЛЬИЧ
МПК / Метки
МПК: G01F 23/284
Опубликовано: 25.02.1979
