Способ автоматического регулирования процесса противоточной экстракции

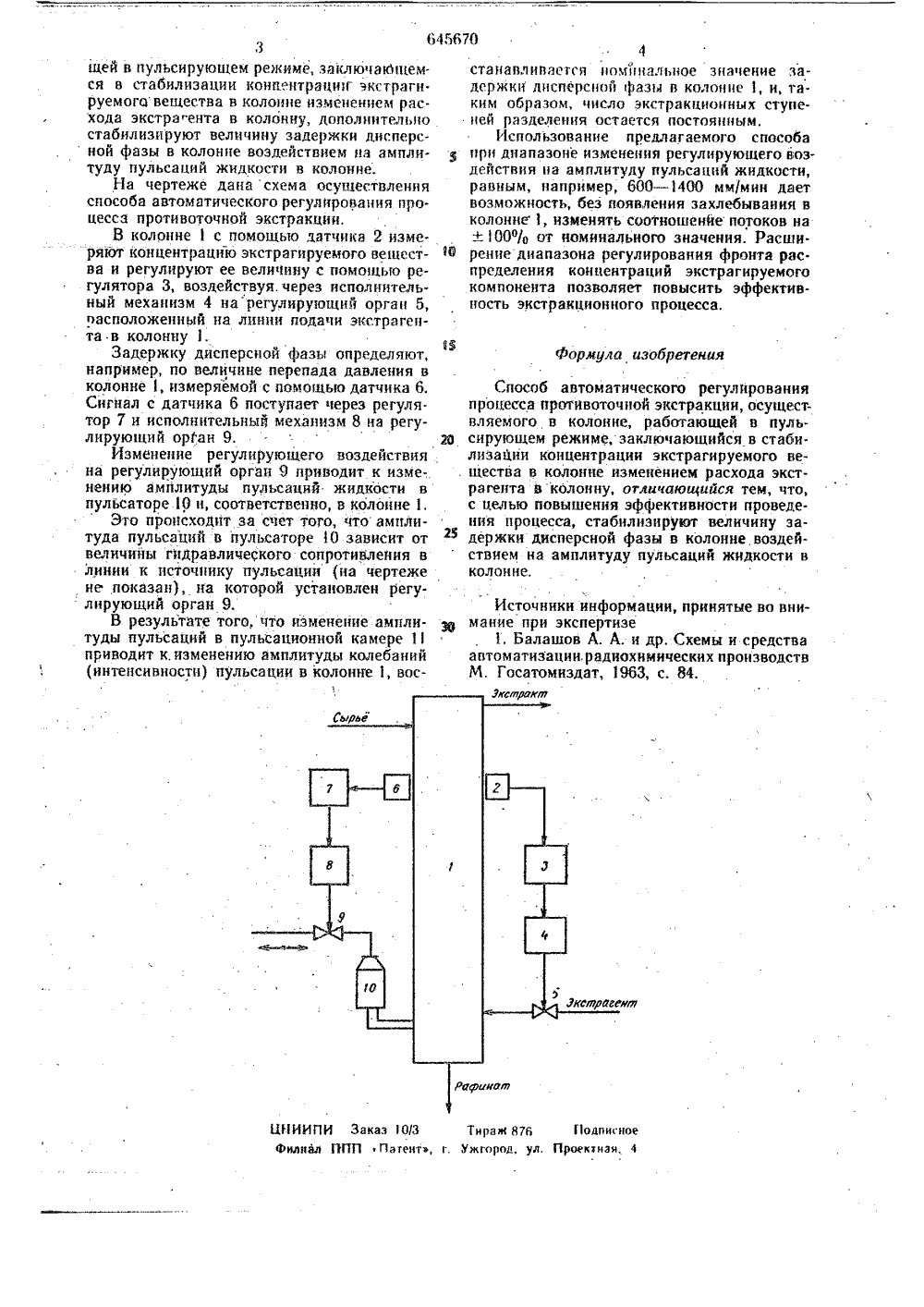

О П И С А Н И Е (1 и 645670ИЗОБРЕТЕНИЯ Союз Советских Соврфалмстымесних Респубпмк(51) М. Кл,В 01 0 11/04 С, 05 0 27/00 с присоединением заявки (23) Приоритет -Государственный квинтет СССР вв делам нзобретеннй н вткрытнйОпубликовано 05.02.70.Бюллетень5 (53) УДК 66.0122(088.6) Дата опубликования описания 0902 79 Вф Б Ершов, Е. П. Родионов, В. А. Черемухйй "-"- и В. И. ЩербатыхР,./. (54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА ПРОТИВОТОЧНОЙ ЭКСТРАКЦИИ,Изобретение относится к автоматизациипроизводственных процессов и может бытьиспользовано при управлении экстракционными процессами нефтехимических, радиохимических и других производств.Известен способ автоматического регулирования процесса противоточной экстракции,осуществляемого в колонне, работающей впульсирующем режиме, заключающийся встабилизации концентрации экстрагируемого вещества в колонне изменением расходаэкстрагента в колонну 1,Однако применение известного сйособаимеет тот недостаток, что в процессе измене-ния регулирующего воздействия (расходаодного нз растворов) в экстракционной колонне происходит изменение величины задержки дисперсной фазы. Это приводит кизменению высоты эквивалентной теоретической ступени в колонне вследствие изменения поверхности и времени контакта фаз,что, в свою очередь, изменяет число теоретических ступеней разделения.Таким образом, 2 Вв процессе компенсации возмущающих воздейсевий системой автоматического регулирования вносится дополнительное возмущаю.щее воздействие, что приводит к изменению характера распределения фронта концентраций экстрагируемого вещества, а следовательно, к появлению некондйционных кон. центраций продуктов в рафинате и экстракте. Это существенно снижает диапазон регулирования применяемых систем автоматического регулирования. Например, при компенсации возмущающего воздействия по любой из входных переменных, изменяющихся на +50%, регулирующее воздействие по соотношению потоков должно измениться на +50%, Припостоянной интенсивности пульсации это приводитк изменению задержки дисперсной фазы на + 50 в 10 (в зависимости от номинального значения задержки дисперсной фазы). Такое изменение величины задержки дисперсной фазы приводит либо к захлебыванию колонного экстрактора и прекращению процесса массопередачи в ап. парате, либо к значительному снижению эффективности экстракционного процесса.. Целью изобретения является повышение эффективности проведения процесса.Поставленная цель достигается тем, что в известном способе автоматического регу. лирования процесса противоточной экстракции, осуществляемого в колонне, работаю.Формула изобретения вт ЦНИИПИ ЗаказО/3 Тираж 87Филиал ППП 1 Патеитэ, г. Ужгород,Подпи коероектиаи, 4 3щей в пульсирующем режиме, заключающемся в стабилизации концецтрациг экстрагн.руемогоВещества в колонне изменением расхода экстраента в колонну, дополнительностабилизируют величину задержки дисперс ной фазы в колонне воздействием ца амплитуду пульсаций жидкости в колонне,На чертеже дана схема осуществленияспособа автоматического регулироваиня процесса противоточной экстракцип.8 колонне 1 с помощью датчика 2 измеряют концентрацию экстрагируемого Вешест- фва и регулируют ее величину с помощью регулятора 3, воздействуя. через исполнительный механизм 4 на регулирующий орган 5,расположенный на линии подачи экстрагецта в колонну 1.Задержку дисперсной фазы определяют,например, по Величине перепада давления вколонне 1, измеряемой с помощью датчика 6,Сйгнал с датчика 6 поступает через регулятор 7 н исполнительный механизм 8 на регулирующий орган 9.:2 ОИзменение регулирующего Воздействияна регулирующий орган 9 приводит к изме-.нению амйлитуды пульсаций жидкости впульсаторе 1 О и, соответственно, в колонне 1,Это происходит за счет того, что амплитуда пульсаций в пульсаторе 10 зависит отвеличийы гйдравлического сопротипления влинии к источнику пульсации (на чертежене показан), на которой установлен регу лирующий орган 9,В результате того,. что изменение амплитуды пульсаций в пульсационной камере 11приводит к,изменению амплитуды колебаний(интенсивности) пульсации В колонне 1, вос 70сстанавливаеггя номинальное значение задержки днсперсной фазы в колонне 1, и, таким образом, число экстракционных ступе.ней разделения остается постоянным,Использование предлагаемого способацрц диапазоне изменения регулирующего воздействия на амплитуду пульсаций жидкости,равным, например, 600 - 400 мммин даетВозможность, без появления захлебыВаиия Вколонне 1, изменить соотношенйе потоков на+ 00 й от номинального значения. Расширение диапазона регулирования фронта распределения концентраций экстра гируемогокомпонента позволяет повысить эффективность экстракцнонцого процесса,Способ автоматического регулирования процесса протнвоточной экстракции, осуществляемого в колонне, работающей в пульсирующем режиме, заключающийся в стаби. лизации концентрации экстрагируемого вещества в колонне изменением расхода экстрагеита в колонну, отличающийся тем, что, с целью повышения эффективности проведе. ния процесса, стабилизируют величину задержки дисперсной фазы в колоние воздей. ствием на амплитуду пульсаций жидкости в колонне. Источники информации, принятые во внимание при экспертизе1, Балашов А. А. и др. Схемы и средства автоматизации, радиохимических производств М. Госатомиздат, 1963, с. 84.
