Устройство для токовой защиты нулевой последовательности параллельных линий с двусторонним питанием

Номер патента: 466583

Автор: Слодарж

ZIP архив

Текст

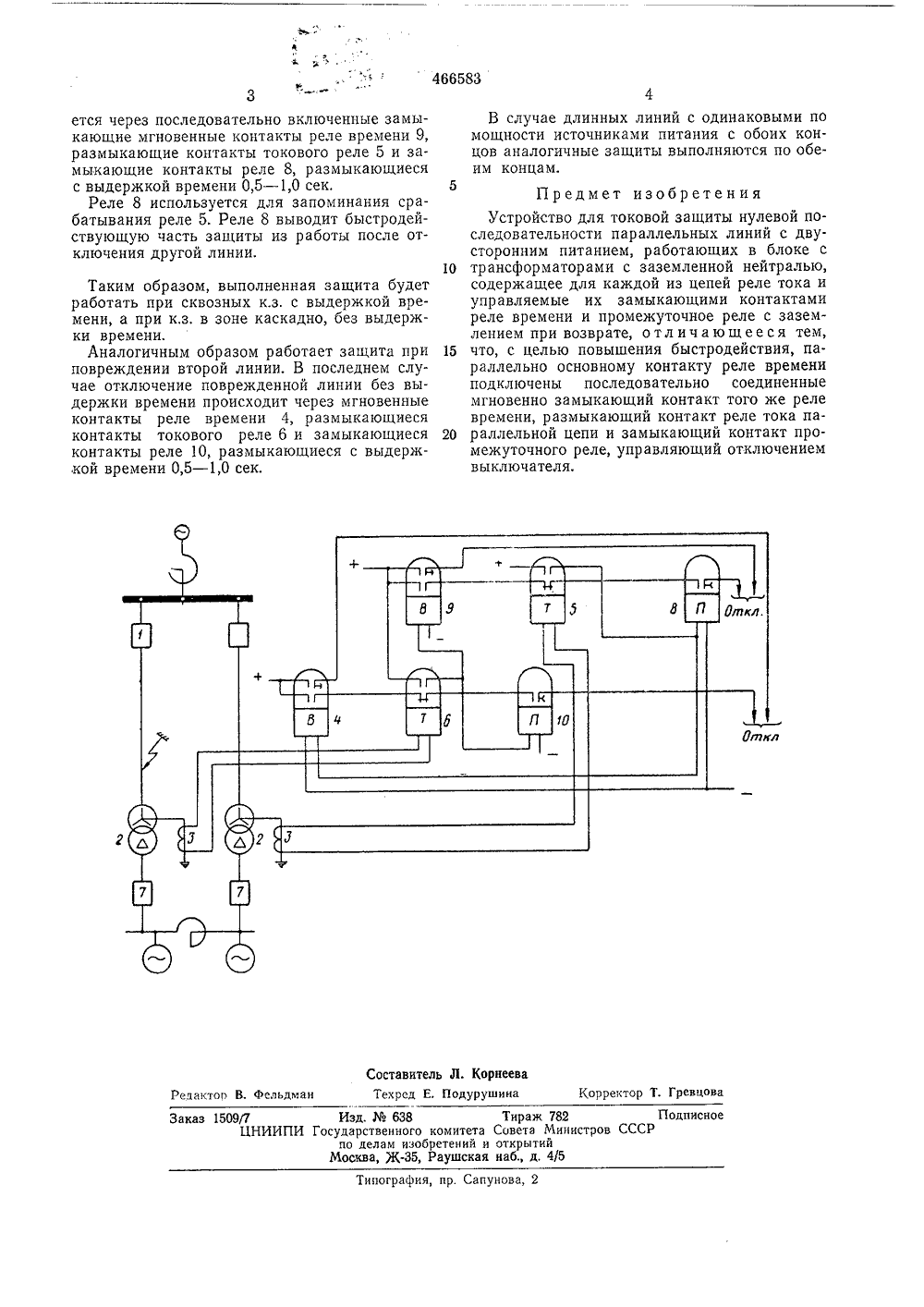

, аЯТЯ,:1 Г.,яейивббдиотенд с 111 466583 описднФе ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(51) М. К рисоединением заявкиГосударственный комите Совета Министров ССС) Заявитель 54) УСТРОЙСТВО ДЛЯ ТОКОВОЙ ЗАЩИТЫ НУЛЕВО ПОСЛЕДОВАТЕЛЬНОСТИ ПАРАЛЛЕЛЬНЫХ ЛИНИЙ С ДВУСТОРОННИМ ПИТАНИЕМНа чертеже приведена схема устроиства для токовой защиты нулевой последовательности параллельных линий с двусторонним питанием.Устройство содержит выключатель 1 на высокой стороне трансформатора, трансформатор 2, фильтр 3 тока нулевой последовательности, реле времени 4 неповрежденной линии, токовое реле 5 неповрежденной линии, токовое реле 6 поврежденной линии, выключатель 7 на низкой стороне трансформатора, промежуточное реле 8, реле времени 9 повреждения линии, промежуточное реле 10. При однофазном одной из двух пар вают токовые реле,тока нулевой после пеней защиты всех со стороны ТЭЦ, т подстанции. Кроме ступень защиты по роны мощной систе чает без вь 1 держки после чего прекра токовых реле защи лини как со сторо системной подста 1 Цепь на отключе денной линии без вИзобретение касается релейной защиты параллельных линий с двусторонним питанием и большими токами замыкания на землю, в частности быстродействующих защит параллельных линий с двусторонним питанием, имеющих глухие отпайки для питания упрощенных подстанций,Особенность упрощенных подстанций заключается в том, что при срабатывании защит трансформаторов этих подстанций замыкается короткозамыкатель и создает однофазное замыкание на землю, после чего срабатывает защита линии на питающем конце и отключается отделитель повреждений подстанции и устройство АПВ восстанавливает питание остальных потребителей, подключенных к этой линии.Известные защиты, содержащие реле тока для каждого трансформатора присоединения и промежуточного реле и реле времени, не обеспечивают быстродействия защиты при двустороннем питании.С целью обеспечения быстродействия в данном устройстве параллельно основному контакту реле времени подключены последовательно соединенные мгновенно замыкающий контакт того же реле времени, размыкающий контакт реле тока параллельной цепи и замыкающий контакт промежуточного реле, управляющий отключением вьцслючателя,коротком замьпсании на аллельных линий срабатыподключенные к фильтрам довательности третьих стучетырех концов, т. е., как ак и со стороны системнойтого, срабатывает первая вреждений линии со стомной подстанции и отклювремени выключатель 1, щается протекание тока в ты второй неповрежденной ны ТЭЦ, так и со стороны ции.ние выключателя 7 поврежыдержки времени реализтуорректор Т. Гревцова Подписно по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5аказ 1509/7 Изд.638 Тираж 782 ЦНИИПИ Государственного комитета Совета Министров С Типография, пр. Сапуно ется через последовательно включенные замыкающие мгновенные контакты реле времени 9, размыкающие контакты токового реле 5 и замыкающие контакты реле 8, размыкающиеся с выдержкой времени 0,5 - 1,0 сек.Реле 8 используется для запоминания срабатывания реле 5. Реле 8 выводит быстродействующую часть защиты из работы после отключения другой линии. Таким образом, выполненная защита будет работать при сквозных к.з. с выдержкой времени, а при к,з. в зоне каскадно, без выдержки времени.Аналогичным образом работает защита при повреждении второй линии. В последнем случае отключение поврежденной линии без выдержки времени происходит через мгновенные контакты реле времени 4, размыкающиеся контакты токового реле 6 и замыкающиеся контакты реле 10, размыкающиеся с выдержкой времени 0,5 - 1,0 сек. В случае длинных линий с одинаковыми помощности источниками питания с обоих концов аналогичные защиты выполняются по обеим концам.5 Предмет изобретенияУстройство для токовой защиты нулевой последовательности параллельных линий с двусторонним питанием, работающих в блоке с 10 трансформаторами с заземленной нейтралью,содержащее для каждой из цепей реле тока и управляемые их замыкающими контактами реле времени и промежуточное реле с заземлением при возврате, отличающееся тем, 15 что, с целью повышения быстродействия, параллельно основному контакту реле времени подключены последовательно соединенные мгновенно замыкающий контакт того же реле времени, размыкающий контакт реле тока па раллельной цепи и замыкающий контакт промежуточного реле, управляющий отключением выключателя.

Смотреть

Заявка

1815752, 21.07.1972

СЛОДАРЖ МИХАИЛ ИСААКОВИЧ

МПК / Метки

МПК: H02H 3/16

Метки: двусторонним, защиты, линий, нулевой, параллельных, питанием, последовательности, токовой

Опубликовано: 05.04.1975

Код ссылки
