Способ определения резонансной частоты колебательных процессов горения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 643757
Автор: Сушков
Текст

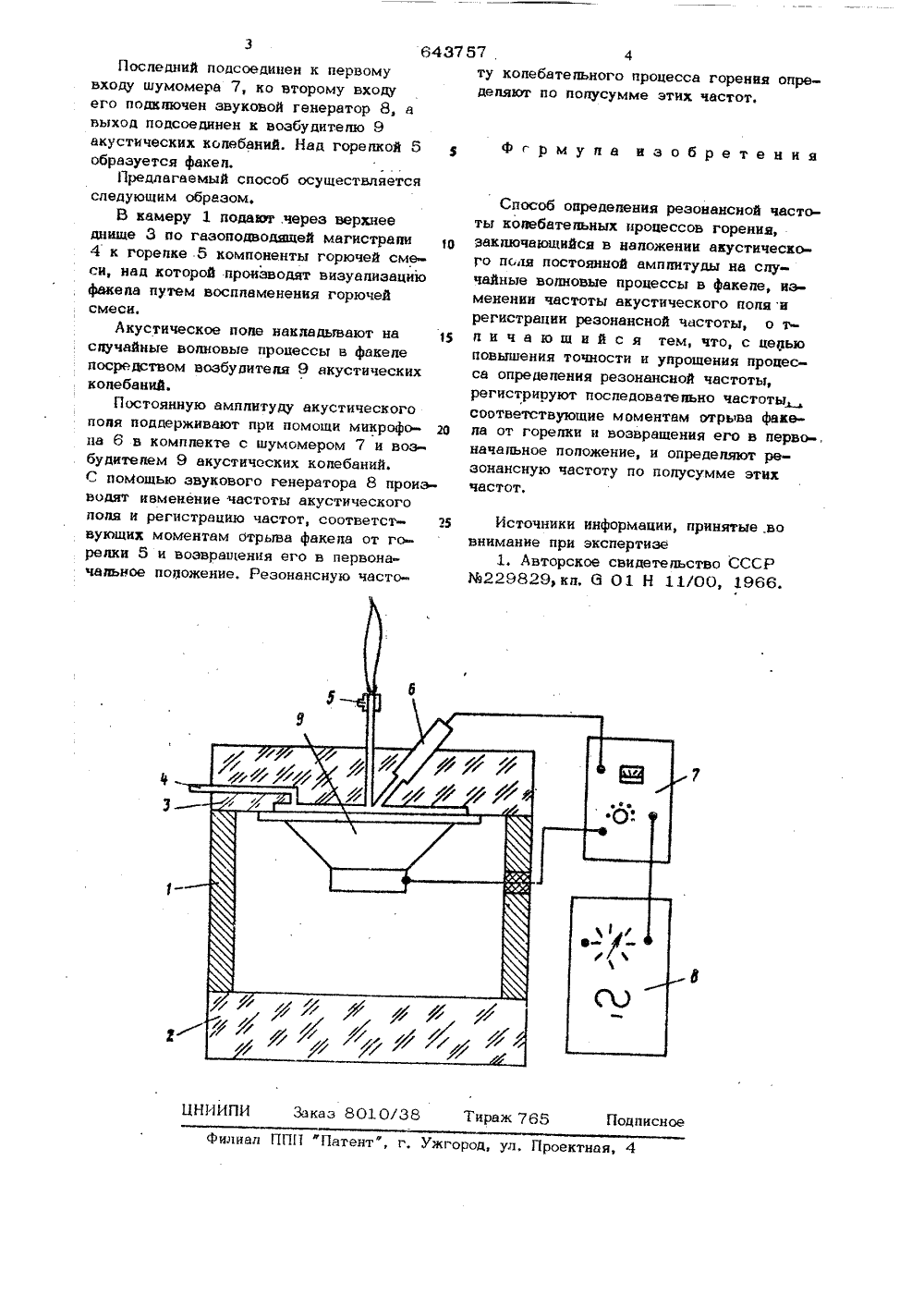

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДИТВЛЬСв ВУ(23) Приоритет Союз Советсник Соцналмстмцесюа Ресаублмнв 643757 о 1) М. К 1 Н 11/00 фвударстввнный вмтет СССР ав делам нзвврвтенй н втрмтнй, Сушко Заявит 4) СПОСОБ ОПРЕДЕЛЕНИЯ РЕЗОНАНСНОЙ ЧАСТО КОЛЕЬАТЕЛЬНЫХ ПРОЦЕССОВ ГОРЕНИЯерво врашения, его в ние, и определяю по полусумме зт т горелки и альное положесную частотутот,На чертеже и бражена схемаорой реализуетс нови, с номошью кый способ, Установка вкл т герметичн цииамеру 1 с нижним днм днищем 3, в котозоподводяшая магист линдрическую к шем 2 и верх сположены г горелка 5, икр 6. Изобретение относится к технической акустике, преимущественно к способам определения резонансных характеристик колебательных процессов и может быть использовано при измерении резонансных характеристик, например, при изго товпении расходо-напряженных камер дожигания, а также различного рода подогревателей и утилизаторов.Известен способ определения резснансной частоты колебательных процес- тв сов горения, закпючаюшийся в наложении акустического поня постоянной амплитуды на случайные волновые процессы в факеле, изменении частоты акустического поля и регистрации резонансной частоты 1.Недостатками прототипа является сложность и низкая точность измерения резонансной частоты горения при ее близости к собственной частоте камеры дожигания, так как ширина резонансного спектра камеры из-за меньшей ее добротности больше резонансного спектра горелки. Вследствие той же причины ве удается значительно повысить точность измерений путем повышения чувствительности приемной аппаратуры, хотя этот путь возможен при дальнейшем усложнении измерений,Целью изобретения является повышение точности и упрощение процесса определения резонансной частоты.Это достигается тем, что регистрируют последовательно частоты, сооттствуюшие моментам отрыва акеп6437 57, 4ту колебатепьного процесса горения опредепяют по попусумме этих частот. ЦНИИ аз 8010/38 Тираж одписное ипиал ППП Патентг, Ужгород оектная, 4 Последний подсоединен к первому входу шумомера 7, ко второму входу его подкпючен звуковой генератор 8, а выход подсоединен к возбудителю 9 акустических колебаний, Над горепкой 5 образуется факел.Предлагаемый способ осуществляется следующим образом,В камеру 1 подают .через верхнее днище 3 по газоподводящей магистрапи 1 О 4 к горенке 5 компоненты горючей смеси, над которой производят визуапизацию факепа путем воспламенения горючей смеси.Акустическое поде накпадывают на 1 спучайные волновые процессы в факеле посредством возбудителя 9 акустических копебаний.Постоянную амплитуду акустического поня поддерживают при помощи микрофо па 6 в комплекте с шумомером 7 и возбудите ем 9 акустических конебаний. С помощью звукового генератора 8 производят ивменение частоты акустического поня и регистрацию частот, соответст 5 вующих моментам отрыва факела от гс- репки 5 и возвращения его в первоначапьное попожение, Резонансную частофгрмупа изобретения Способ опредепения резонансной частоты копебатепьных процессов горения,заключающийся в наложении акустического пс,дя постоянной амппитуды на случайные волновые процессы в факеле, изменении частоты акустического пола ирегистрации резонансной частоты, о ти и ч а ю щ и й с я тем, что, с цепьюповышения точности и упрощения процесса определения резонансной частоты,регистрируют поспедоватепьно частотысоответствующие моментам отрь 1 ва факепа от горелки и возвращения его в перво-,начапьное положение, и опредепяют резонансную частоту по полусумме этихчастот,Источники информации, принятые,вовнимание при экспертизе 1, Авторское свидетельство СССР
СмотретьЗаявка
2527788, 22.09.1977
ПРЕДПРИЯТИЕ ПЯ А-1687
СУШКОВ АЛЕКСАНДР ЛЕОНИДОВИЧ
МПК / Метки
МПК: G01H 11/00
Метки: горения, колебательных, процессов, резонансной, частоты
Опубликовано: 25.01.1979
Код ссылки
<a href="https://patents.su/2-643757-sposob-opredeleniya-rezonansnojj-chastoty-kolebatelnykh-processov-goreniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения резонансной частоты колебательных процессов горения</a>
