Быстроразъемное соединение шлангов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 643705
Автор: Войшвилло
Текст

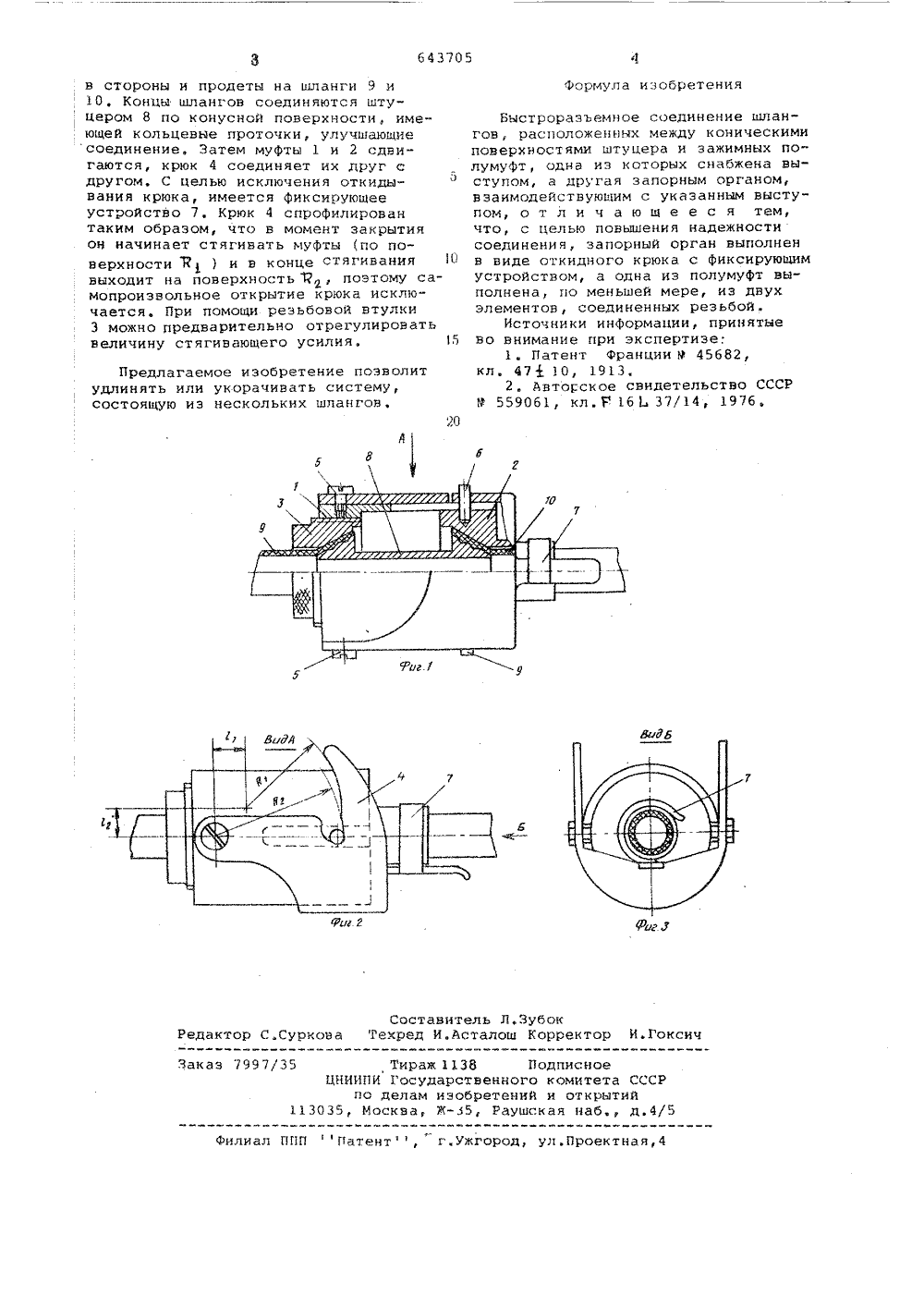

(Я) М. Кл.Р 16 Ь 37/14 ф 16 1, 33/22 с присоединением заявки ИГосударственный комитет СССР по делач изобретеинй и открытийОпубликовано 25,01,79, ВБоллетень % 3 Дата опублиББования описаний 2801.79(72) Автор изобретен ББя В,П.Войшвилло(54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ШЛАНГОВ Изобретение относится к машиностроению и может быть использовано во всех отраслях народного хозяйства для соединения шлангов в условиях частого демонтажа гидравлических и пневматических систем.Известно быстрораэъемное соединение шлангов,. в котором соедичение осуществляется при помощи двух полу- муфт, причем на одной из них выполнен выступ, а на другой - откидной крюк, взаимодействующий с укаэанным выступом 1) .Известны также быстроразъемные соединения шлангов, расположенных. между коническими поверхностями штуцера и эажимных полумуфт, одна иэ которых снабжена выступом, а другая запорным органом, взаимодействующим с указанным выступом И.Однако такое быстроразъемное соединение шлангов не обеспечивает надежного соединения, так как возможна его произвольная расстыковка в случае вращения шлангов в сторону раскрытия соединения.Цель изобретения - повышение надежности соединения,Это достигается тем, что в предлагаемом быстрораэъемном соединении шлангов запорный орган выполнен в виде откидного крюка с Фиксирующим устройствам, а одна из полумуфт выполнена, по меньшей мере, иэ двух элементов, соединенных резьбойНа Фиг,1 изображено предлагаемое соединение в разрезе; на фиг.2 вид А на Фиг.1; на Фиг.3 - вид Бна фиг.2 еБыстроразъемное соединение шлангов содержит две полумуфты 1 и 2, имеющие внутреннюю конусную поверхность, причем муфта 1 состоит из двух элементов (частей)., наружной и внутренней втулки 3, которая посредством резьбы позволяет регулиро" вать стягивающее усилие, специально спрофилированного запорного органа крюка 4, вращающегося на винтах 5. Кроме того, соединение имеет выстугщ (штифты) 6 и фиксирующее устройство 7 Внутри соединения находится штуцер 8, на который устанавливаются шланги 9 и 10. Соединение работает следующимобразом. В начале работы соединения крюк4 откинут, муфты 1 и 2 разведены643705 Формула изобретения 20 Составитель Л,ЗубокРедактор С.Суркова Техред И.Асталош Корректор И.Гоксич аказ 7997/35ЦНИИПИпс д113035, Иос 138 Подпи рственного ком зобретений и о -55, Раушская иражосудламвав ноетета СССкрытийаб., д.4 Филиал ППП Патент г,ужгород, ул,Проектная в стороны и продеты на шланги 9 и10, Концы шлангов соединяются штуцером 8 по конусной поверхности, имеющей кольцевые проточки, улучшающиесоединение, Затем муфты 1 и 2 сдвигаются, крюк 4 соединяет их друг сдругом, С целью исключения откидывания крюка, имеется фиксирующееустройство 7, Крюк 4 спрофилировантаким образом, что в момент закрытияон начинает стягивать муфты (по поверхности Ч 1 ) и в конце стягивания 0выходит на поверхность Р, поэтому самопроизвольное открытие крюка исключается, При помощи резьбовой втулки3 можно предварительно отрегулироватьвеличину стягивающего усилия. 8 Предлагаемое изобретение позволитудлинять или укорачивать систему,состоящую из нескольких шлангов,Быстрораэъемное соединение шлангов, расположенных между коническимиповерхностями штуцера и зажимных полумуфт, одна из которых снабжена выступом, а другая запорным органом,взаимодействующим с указанным выступом, о т л и ч а ю щ е е с я тем,что, с целью повышения надежностисоединения, запорный орган выполненв виде откидного крюка. с фиксирующимустройством, а одна из полумуфт выполнена, по меньшей мере, из двухэлементов, соединенных резьбой.Источники информации, принятыево внимание при экспертизе;1. Патент Франции У 45682,кл, 4710, 1913,2. Авторское свидетельство СССРР 559061, кл. Р 16 Ь 37/14, 1976.
СмотретьЗаявка
2538513, 06.10.1977
ВОЙШВИЛЛО ВАЛЕРИЙ ПЕТРОВИЧ
МПК / Метки
МПК: F16L 33/22, F16L 37/14
Метки: быстроразъемное, соединение, шлангов
Опубликовано: 25.01.1979
Код ссылки
<a href="https://patents.su/2-643705-bystrorazemnoe-soedinenie-shlangov.html" target="_blank" rel="follow" title="База патентов СССР">Быстроразъемное соединение шлангов</a>
