Цифро-аналоговый функциональный генератор

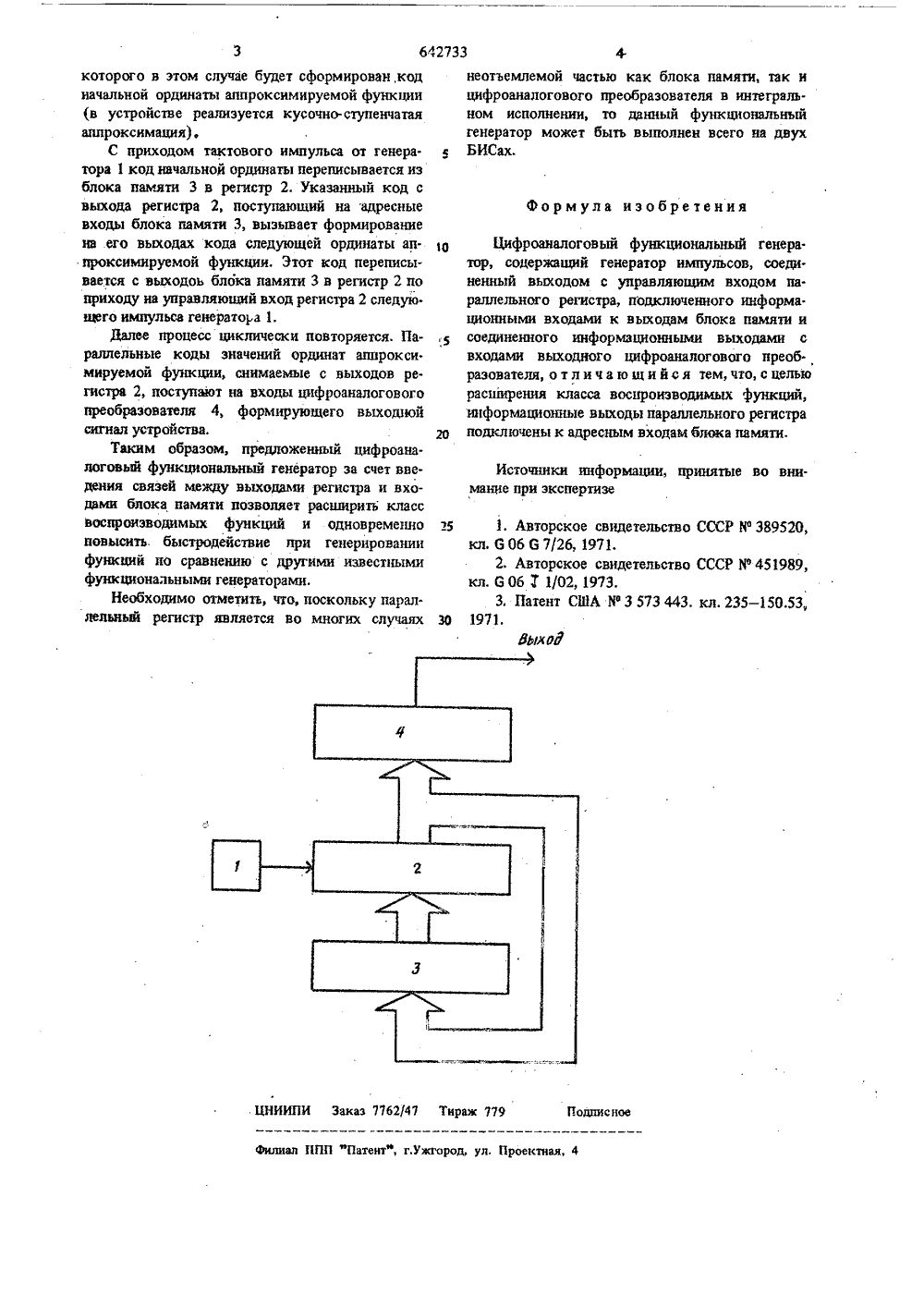

(54) ЦИФРОАНАЛОГОВЫЙ ФУНКЦИОНАЛЬНЫЙГЕНЕРАТОР 3Изобретение относится к области автоматикии вычислительной техники, в частности к устройствам для воспроизведения функций,Известен функциональный генератор 11,содержащий задающий генератор импульсов,переключающий блок, реверсивный счетчик,дешифратор, триггер управления и цифроаналоговый преобразователь.Известен также цифровой генератор функций21, содержащий преобразователь, блок весовыхкоэффициентов, блок памяти, блок декодирования линейных участков и реверсивный счетчик.Общим недостатком известных устройствявляется низкое быстродействие при генерировании функций.Наиболее близким к данному изобретениюявляется цифроаналоговый функциональныйгенератор 31, содержащий генератор импульсов,соединенный выходом с управляющим входомпараллельного регистра, подключенного инфор.ьационными входами к выходам блока памяти исоединенного информационными выходами свходами выходного цифроаналогового преобраэователя,2Недостатком этого генератора является ог.раннченность класса воспроизводимых функций.Целью изобретения является расширениекласса воспроизводимых функций.Это достигается тем, чтс в предлагаемомцифроаналоговом функциональном генератореинформационные выходы параллельного регистраподключены к адресным входам блока памяти.На чертеже изображена блок. схема предлагаемого устройства1 О Устройство содержит генератор импульсов 1,выход которого подключен к управляющемувходу параллельного регистра 2, соединенногоинформационными входами с выходами блокапамяти 3, адресные входы которого подключены15 к информационным выходам параллельного регистра и входам выходного цифроаналоговогопреобразователя 4.Цифроаналоговый функциональный генера.тор работает следующим образом,2 О В начальный момент времени триггеры ре.гистра 2 установлены в нулевые состояния.Выходной нулевой код регистра 2 поступает наадресные входы блока памяти З,.на выходах642733 О аз 7762/47 Тнраж 779 ЦНИИП снов ул. Проектная, 4 ППП Патент, г.У которого в этом случае будет сформирован,код начальной ординаты аппроксимируемой функции (в устройстве реализуется кусочно. ступенчатая аппроксимация) .С приходом тактового импульса от генератора 1 код начальной ординаты переписывается из блока памяти 3 в регистр 2. Указанный код с выхода регистра 2, поступающий на адресные входы блока памяти 3, вызывает формирование иа его выходах кода следующей ординаты аппроксимнруемой функции, Этот код переписывается с выходоь блока памяти 3 в регистр 2 по приходу иа управляющий вход регистра 2 следую. щего импульса генерато 1,а 1.Далее процесс циклически повторяется, Параллельные коды значений ординат аппрокси. мируемой функции, снимаемые с выходов регистра 2, поступают на входы цифроаналогового нреобраэователя 4, формирующего выходной сигнал устройства,Таким образом, предложенный цифроаналоговый функциональный генератор за счет введения связей между выходами регистра и входами блока памяти позволяет расширить класс воспроизводимых функций и одновременно повысить. быстродеиствие нри генерировании функций по сравнению с другими известными функциональнымн генераторами.Необходимо отметить, что, поскольку параллельный регистр является во многих случаях неотъемлемой частью как блока памяти, так и цифроаналогового преобразователя в интегральном исполнении, то данный функциональный генератор может быль выполнен всего на двух БИСах. Формула изобретения Цифроаналоговьщ функциональньй генератор, содержащий генератор импульсов, соеди. пенный выходом с управляющим входом параллельного регистра, подключенного информационными входами к выходам блока памяти и соединенного информационными выходами с входами выходного цифроаналогового преобразователя, отличающийся тем,что,сцелью расширения класса воспроизводимых функций, информационные выходы параллельного регистра подключены к адресным входам блока памяти. Источники информации, принятые во внимание при экспертизе 25 1. Авторское свидетельство СССР 9389520, кл. 6 06 6 7/26, 1971. 2. Авторское свидетельство СССР У 451989, кл. 606 Г 1/02, 1973. 3. Патент США У 3 573443. кл. 235 - 150,5330 1971.
