Быстроразъемное соединение трубопроводов

Номер патента: 642569

Авторы: Исаков, Компанистов

ZIP архив

Текст

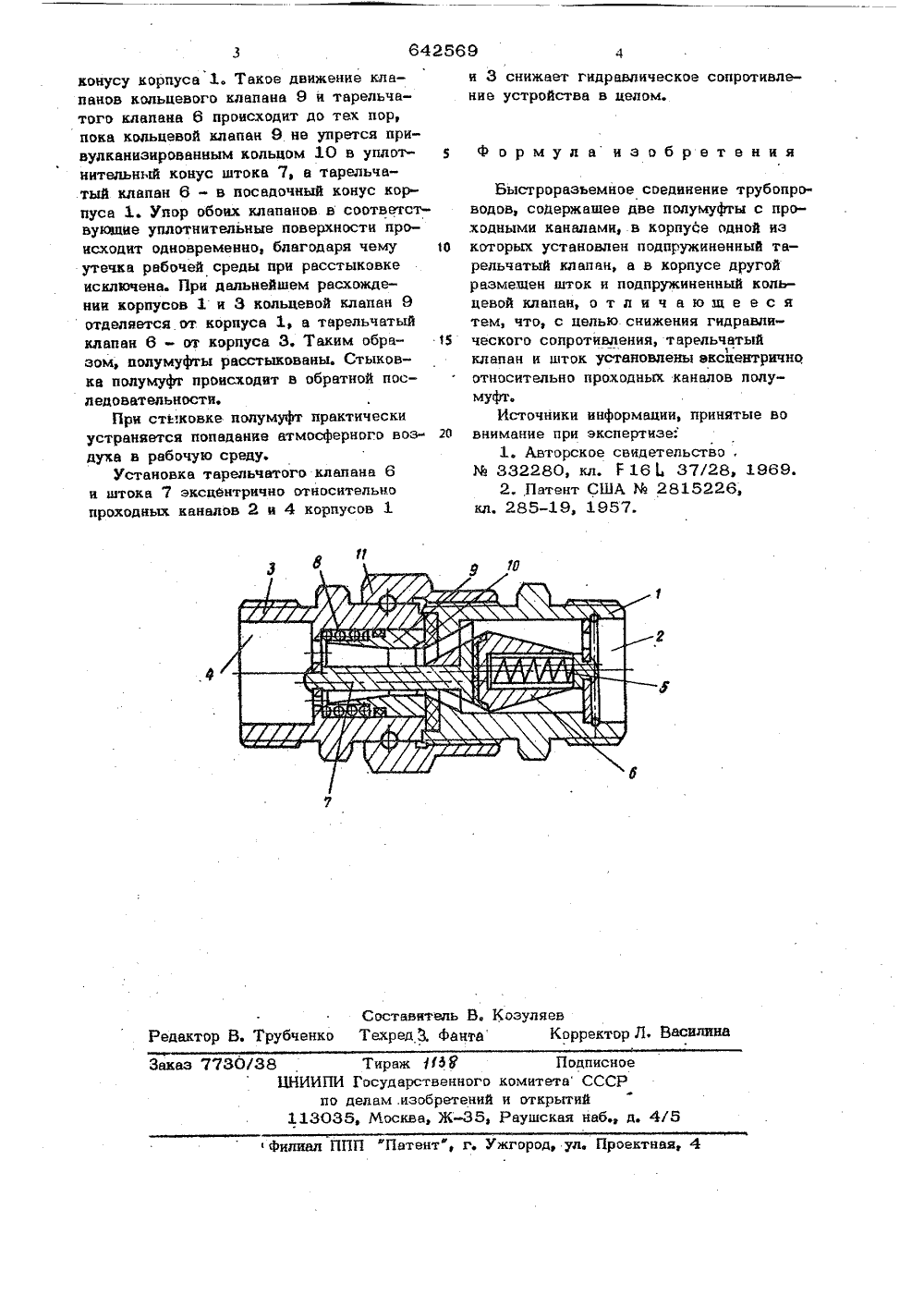

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВЙДВТЕЛЬСТВУ Соиээ Советсеа Соцналмстмцесиин Республик(22) Заявлено 14.06.76 с присоединением заяв (23) ПриоритетОпубликовано 1 5,0 Яе Гвеударвтнвнный квмнтвт СССР нв делам нэайрвтвннй н вткрытнй(088,8) Дата опубликования описания 18.01.79 2) Авторы изобретения Н. Компанистов и Ю. И. Исак(54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОД ыстроразъемное соеьшает гидравлического пандвиж Изобретение относится к области машиностроения, а именно к быстроразъемным соединениям трубопроводов.Известно быстроразьемное соединение трубопроводов, содержащее два стыкуемых полуразъема с проходными каналами и подпружиненным клапаном в одном из ни.х 1Однако это бдинение не умен сопротивления.Известно также быстроразъемное соединение трубопроводов, содержащее две полумуфты с проходными каналами, в корпусе одной из которых установлен подпружиненный тарельчатый клапан, а в корпусе другой размещен шток и подпружиненный кольцевой клапан 21 .Однако это соединение не обеспечивает снижения гидравлического сопротивления в проходных каналах соединения. С целью снижения гидравлического сопротивления в предлагаемом соедине нии тарепьчатый клапан и шток установлены эксцентрично относительно проходных каналов полумуфт.На чертеже представлено описываемое быстроразъемное соединение трубопроводов, разрез,Быстроразъемное соединение трубопроводов состоит из корпуса 1 с проходным каналом 2 и корпуса 3 с проходным каналом 4. В первой полумуфте размещена пружина 5 и тарельчатый клапан 6, а во второй - шток 7, пружина 8 с кольцевым клапаном 9, привулканизированного кольца 10, гайки 11.Быстроразьемное соединение трубопроводов работает следуюшим образом.При раскручивании гайки 1 1 корпуса 1 и 3 расходятся между собой. Кольцевой клапан 9, пружиной 8 прижатый к корпусу 3, начинает двигаться, благодаря чему сохраняется герметичность муфты, В то же время тарельчатый кла 6 пружиной 5 прижат к штоку 7 иется вместе с ним к посадочномуСоставитель В. Козуляев ченко Техред Х Фанта КоррекВасилина Редактор В. Заказ 7730/38 Тираж 1 И Р ЦНИИПИ Государственного по делам .изобретений 113035, Москва, Ж, Подписноекомитета СССРи открытийРаушсквя наб., д. 4/5 од, ул. Проектная, 4 г. Уфилиал П конусу корпуса 1. Такое движение клапанов кольцевого клапана 9 и тарельчатого клапана 6 происходит до тех пор,пока кольцевой клапан 9 не упрется привулканизироввнным кольцом 10 в упло 1нительный конус штока 7, а тарельчатый клапан 6 - в цосвдочный конус корпуса 1. Упор обоих клапанов в соответствующие уплотнительные поверхности происходит одновременно, благодаря чему 1 оутечка рабочей среды при расстыковкеисключена. При дальнейшем расхождении корпусов 1 и 3 кольцевой клапан 9отделяется от корпуса 1, а тарельчатыйклапан 6 - от корпуса 3, Таким образом, полумуфты расстыкованы. Стыковка полумуфт происходит в обратной последовательности,При стыковке полумуфт практическиустраняется попадание атмосферного воздуха в рабочую среду.Установка тарельчатого клапана 6и штока 7 эксцентрично относительнопроходных каналов 2 и 4 корпусов 1 и 3 снижает гидравлическое сопротивление устройства в целом. ф ормул а изобретения Быстроразьемное соединение трубопроводов, содержащее две полумуфты с проходными каналами, в корпусе одной изкоторых установлен подпружиненный тврельчатый клапан, а в корпусе другойразмещен шток и подпружиненный кольцевой клапан, о т л и ч а ю ш е е с ятем, что, с целью снижения гидравлического сопротивления, тарельчатыйклапан и шток установлены эксцентричноотносительно проходных каналов полумуфт.Источники информации, принятые вовнимание при экспертизе1. Авторское свидетельство,М 332280, кл. Г 16 1 37/28, 1969.2. Патент США И 2815226,кл. 285-19, 1957.

Смотреть

Заявка

2373145, 14.06.1976

ПРЕДПРИЯТИЕ ПЯ М-5727

КОМПАНИСТОВ СЕРГЕЙ НИКИТИЧ, ИСАКОВ ЮРИЙ ИГНАТЬЕВИЧ

МПК / Метки

МПК: F16L 37/36

Метки: быстроразъемное, соединение, трубопроводов
