Уплотнение манжетного типа

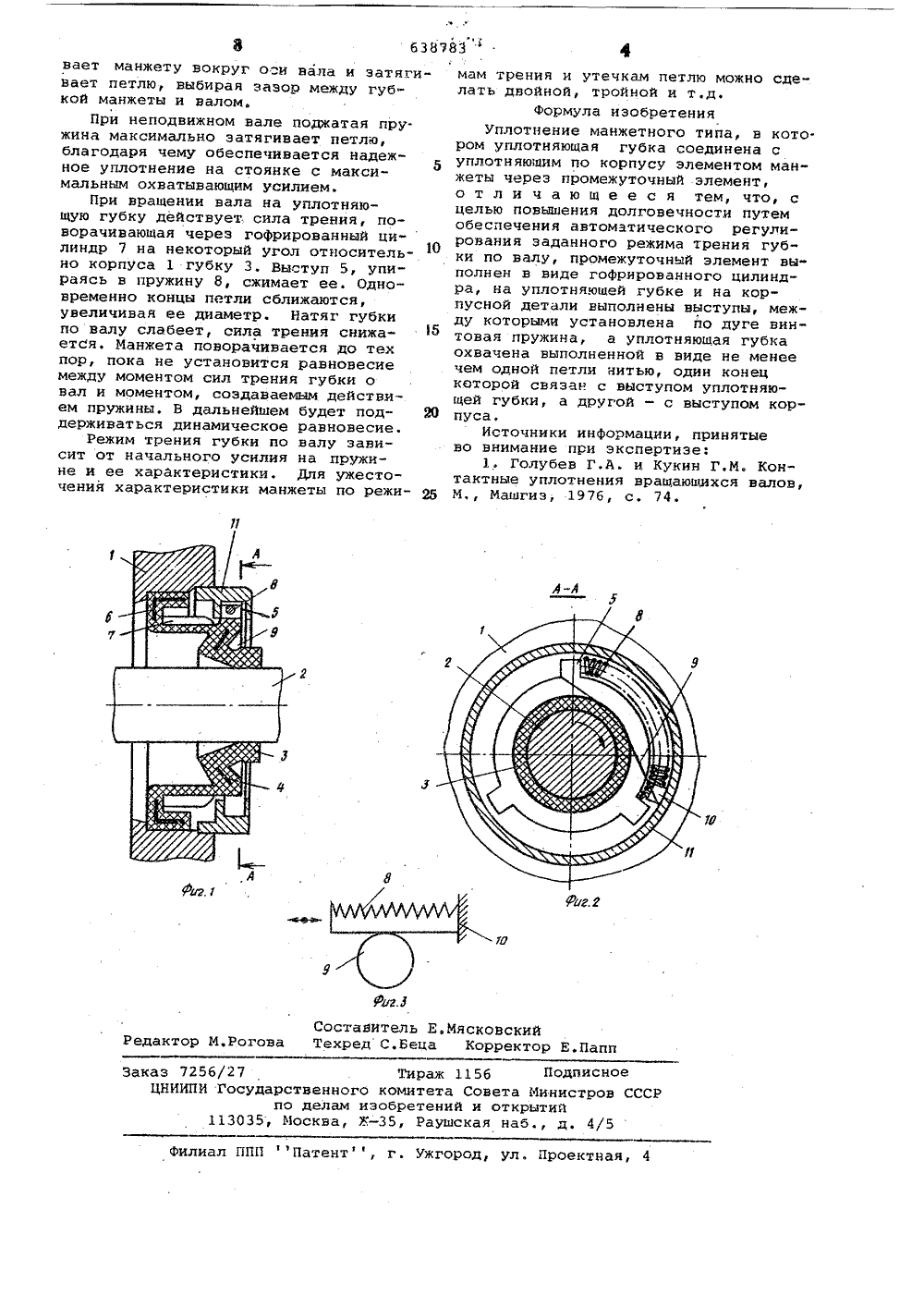

Вбй".:лс".-.: -"ВО%к:., ":. - ;:к иба О П -6-АН Е ИЗОБРЕТЕНИЯ Сфюз Сфветснма Сфцмаамстмческмк Реснубпмк1638783 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ нолнительное к авт. санд-в) М, Ка 2506295/25-08 соединением заявки В 16 У 15/32 Госуларстаеннцй Сонета Миннстро но лелам нзобреи открытн омитетСССРений 3) Приоритет) Заявитель 4) УПЛОТНЕНИЕ МАНЖЕТНОГО ТИП ринцн ины и Между корпусом 1 и валом 2 установлена манжета, имеющая уплотняющую губку 3, арматуру 4, три выступа 5, корпусную часть манжеты с арматурой 6 и гофрированный элемент 7. Уплотне" ние по корпусу осуществляется эа счет плотной запрессовки корпусной части манжеты с арматурой 6. Уплотняющая губка 3 с арматурой 4 свободно сидит на валу и благодаря гофрированному цилиндру 7 имеет возможность ограниченного поворота относительно корпуса 1 вокруг оси вала. Уплотнительная губка расположена на валУ с некоторым зазором, который выбирается при помощи пружины 8 и петли 9. Пружина одним концом упирается в выступ 5 манжеты, другим - в выступ 10 обоймы 11 (корпусной детали, запрессованной в корпус 1. Обойма 11 охватывает выступы 5 и образует гнездо между корпусной частью манжеты и стенками обоймы, в которое укладыва" ется по дуге пружина 8, Петля 9 одним концом зацепляется за выступ 5, другим крепится за неподвижный выступ 10. Благодаря этому пружина поворачиИзобретение относится к уплотнениям вращающихся валов,Недостатком известных манжетных уплотнений является невозможность создания в месте контакта губки манжетыс валом определенного, заранее заданного режима трения и трудность поддержания его в процессе эксплуатации 13 .Цель изобретения - повышение дол говечностн путем обеспечения автоматического регулирования заданного режима трения губки по валу.Это достигается тем, что промежуточный элемент, соединяющий губку ман жеты с ее корпусной частью, выполнен в виде гофрированного цилиндра, на уплотняющей губке и на корпусной детали выполнены выступы, между которыми установлена по дуге винтовая ЯО пружина, а уплотняющая губка охвачена выполненной в виде не менее, чем одной петли нитью, один конец которой связан с выступом уплотняющей губки, а другой - с выступом корпуса. 26На фиг. 1 изображен один иэ возможных вариантов манжетного уплотнения по предлагаемому изобретению; на фиг. 2 - разрез А-А на фиг, 1 с видом на пружину и ниты на фиг. 3 - схема 80 ального взаимодействия пруетли638783 Составитель Е.МясковскийРедактор М.Рогова Техред С.Беца Корректор Е.Папп раж 1156 Подписноетета Совета Министров Стений и открытийРаушская наб., д. 4/5 7256/27ИПИ Государственного кпо делам изо113035, Москва, ЖЗака Филиал ППП Патент, г. Ужгород, ул. Проектна вает манжету вокруг оси вала и затягивает петлю, выбирая зазор между губкой манжеты и валом.Нри неподвижном вале поджатая пружина максимально затягивает петлю,благодаря чему обеспечивается надежное уплотнение на стоянке с максимальным охватывающим усилием.При вращении вала на уплотняющую губку действует сила трения, поворачивающая через гофрированный цилиндр 7 на некоторый угол относительно корпуса 1 губку 3. Выступ 5, упираясь в пружину 8, сжимает ее. Одновременно концы петли сближаются,увеличивая ее диаметр. Натяг губкипо валу слабеет, сила трения снижа- ф 6ется, Манжета поворачивается до техпор, пока не установится равновесиемежду моментом сил трения губки овал и моментом, создаваемым действием пружины. В дальнейшем будет поддерживаться динамическое равновесие.Режим трения губки по валу зависит от начального усилия на пружине и ее характеристики, Для ужесточения характеристики манжеты по режи- д 6 мам трения и утечкам петлю можно сделать двойной, тройной и т.д.Формула изобретенияУплотнение манжетного типа, в кото.ром уплотняющая губка соединена суплотняющим по корпусу элементом манжеты через промежуточный элемент,о т л и ч а ю щ е е с я тем, что, сцелью повышения долговечности путемобеспечения автоматического регулирования заданного режима трения губки по валу, промежуточный элемент выполнен в виде гофрированного цилиндра, на уплотняющей губке и на корпусной детали выполнены выступы, между которыми установлена по дуге винтовая пружина, а уплотняющая губкаохвачена выполненной в виде не менеечем одной петли нитью, один конецкоторой связан с выступом уплотняющей губки, а другой - с выступом корпуса.Источники информации, принятыево внимание при экспертизе:1, Голубев Г.А. и Кукин Г.М. Контактные уплотнения вращающихся валов,М Машгиз, 1976, с. 74,
