Способ работы тепловой трубы

Номер патента: 879243

Опубликовано: 07.11.1981

Авторы: Заец, Ивановский, Строжков, Чулков

МПК: F28D 15/04

Метки: подготовки, работе, тепловой, трубы, фитильной

...фитиля проходят в центральный канал 10 тепловой трубы. Газоттеснен в левый конец центрального канала 10 и собран там в виде пробки.Скорость перемещения мениска 9 в фитиле между осушенным и смоченным его участками опережает скорость перемещенияпереходной области между охлажденным инагретым участками тепловой трубы в томслучае, если фитиль выполнен из объемногопористого материала (сетка, фетр, ткань,спеченный порошок). Жидкость, примыкающая к мениску 5, обезгажена полностью,так как газ оттеснен в противоположныйконец центрального канала 10. Затем мениск 9 доходит до торцового участка тепловой трубы, а пузырь 4 (фиг. 2) захлопывается. Особенностью этого пузыря является то, что это не газовый пузырь, а паровой, и он за счет пара...

Номер патента: 1511569

Опубликовано: 30.09.1989

Авторы: Богданов, Букреев, Васильев, Киселев, Матвеев, Телегин

МПК: F28D 15/02

Метки: тепловых, теплообменник, трубах

...2 образованы внутренний зазор16 нагреваемой среды и внутренний зазор 17 охлаждаемой среды, В зазорах11-14, 16, 17 установлены переключающие клапаны 18, длина которых равнаили на 10-,307 больше длины гипотенузытреугольника, одним катетом которогоявляется длина зазоров 11-14, 16, 17,а другим катетом - ширина указанныхзазоров,При выполнении теплообменника с одной теплообменной секцией 2 (фиг, 14) на ограничительных щитках 15 поих середине могут устанавливаться переключающие клапаны 19 с общей осью20,При размещении переключающих клапанов 18 в зазорах 11-14, 16, 17 клапаны также выполнены с общей осью 21.На фиг. 1-14 представлены теплообменники, в которых теплообменныесекции 2 выполнены в виде пучка тепловых труб.Теплообменник работает...

Номер патента: 580434

Опубликовано: 15.11.1977

Авторы: Мествиришвили, Русишвили

МПК: F28D 15/04

Метки: работы, тепловой, трубы

...зону 2 испарения,Наполнитель 4 буферной жидкости расположен в конце зоны 3 конденсации и выпол 10 нен из капиллярно-пористого материала. Наполнитель 4 пропитан жидкостью, имеющейтемпературу кипения, равную требуемой температуре обогреваемого объекта, (Температура кипения буферной жидкости, например,15 фреона, всегда ниже температуры кипения рабочего тела, например, воды). 1(огда температура обогреваемого объекта превысит требуемое значение, буферная жидкость испаряется,образовавшийся пар вытесняет пар рабочего20 тела в сторону зоны испарения ц занимаетопределенную часть зоны 3 конденсации. Этачасть становится выключенной из процессатеплообмена между тепловой трубой и обогреваемым объектом. Вследствие уменьшения25 теплообменной...

Номер патента: 637613

Опубликовано: 15.12.1978

Авторы: Антоненко, Островский, Толубинский, Шевчук

МПК: F28D 15/00

Метки: зона, испарения, тепловой, трубы

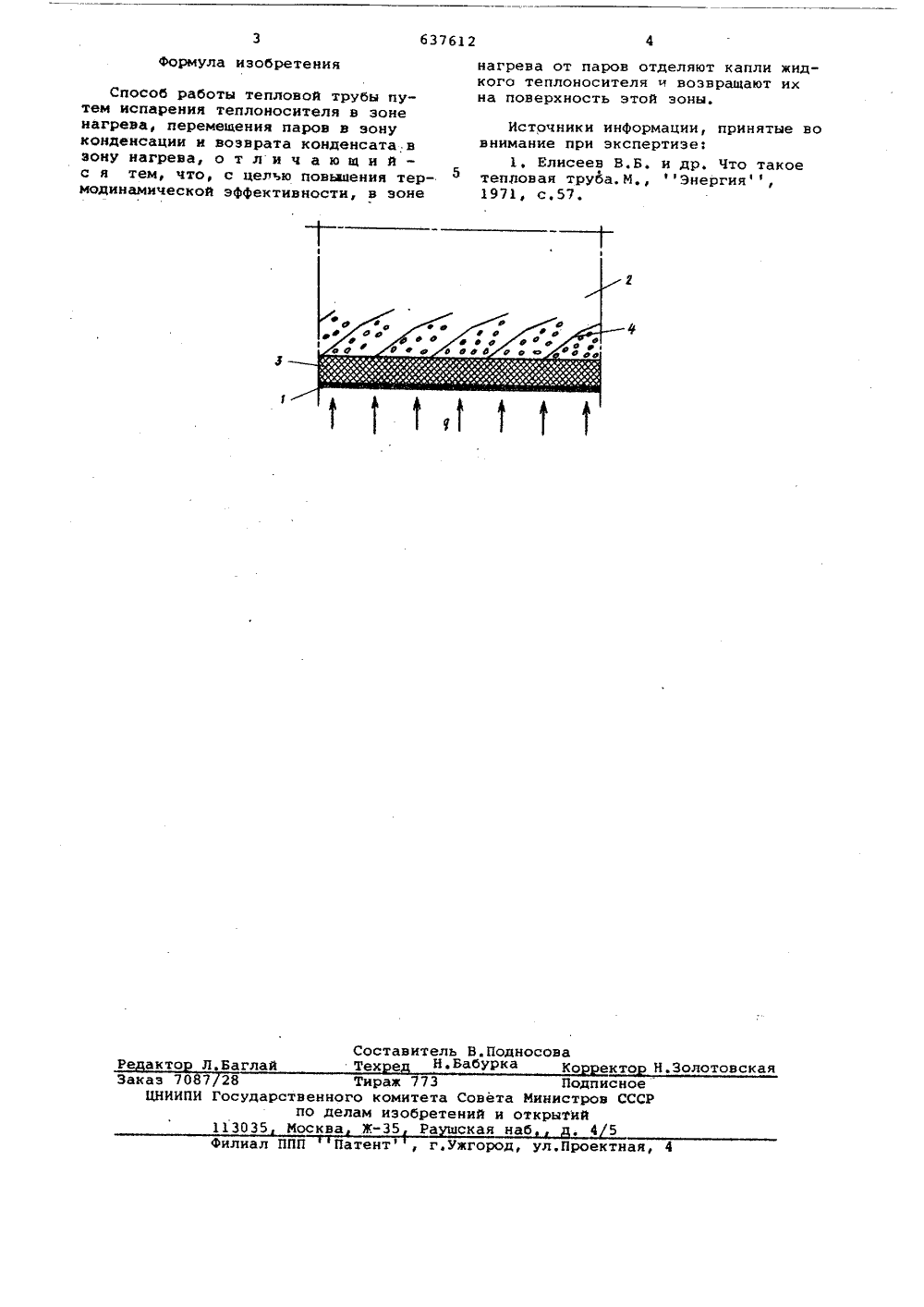

...пластин.На чертеже схематиописываемая зона испатрубы.Зона испарения 1 тепловой труба имеет капиллярно-пористый наполни- тель 2 на внутренней поверхности, пропитанный жйдким теплоносителем. Над поверхностью наполнителя 2 установленб сепарационное устрой" ство 3, выполненное или в вкн, или в виде системы перфо ных пластин.Сепарационное устройство 3 может быть также и жалюзийного типа.Пары теплоносителя с поверхности капиллярно-пористого наполнителя 2 вместе с каплями жидкого теплоносителя проходят через сепарационное устройство 3. Отсепарированный пар поступает в зону конденсации тепло" вой трубы, а капли жидкости возвращаются на поверхность наполнителя 2Установка сепарационного устройства над поверхностьюнаполнителя позволяет...

Номер патента: 846980

Опубликовано: 15.07.1981

Авторы: Герасимов, Долгирев, Кисеев, Майданик, Непомнящий

МПК: F28D 15/04

Метки: работы, тепловой, трубы

...жидкого теплоносителя в тепловой трубе соответствует сечению А - А, поэтому наполнитель 2 всегда остается влажным. При подводе тепла к испарителю 1 теплоноситель испаряется, поглощая при этом скрытую теплоту парообразования и обуславливая тем самым эффект испарительного охлаждения. Давлением пара теплоноситель вытесняется из паропровода 5, сопла инжектора 4 и части конденсатора 3, заполняя выемку 9, в которой устанавливается уровень жидкости В - В.846980 Формула зобретения Составитель В. ПодносоваТехред А. Бойкас Корректор М, КостТираж 706 Подписноедарственного комитета СССРизобретений и открытийЖ - 35, Раушская наб д. 4/5нт, г. Ужгород, ул. Проектная, 4 едактор Н, Ромжааказ 5459/59ВНИИпо113035,Филиал ПП И ГосуделамМосква,П Пате При...
