Термокомпенсированная магнитная система
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

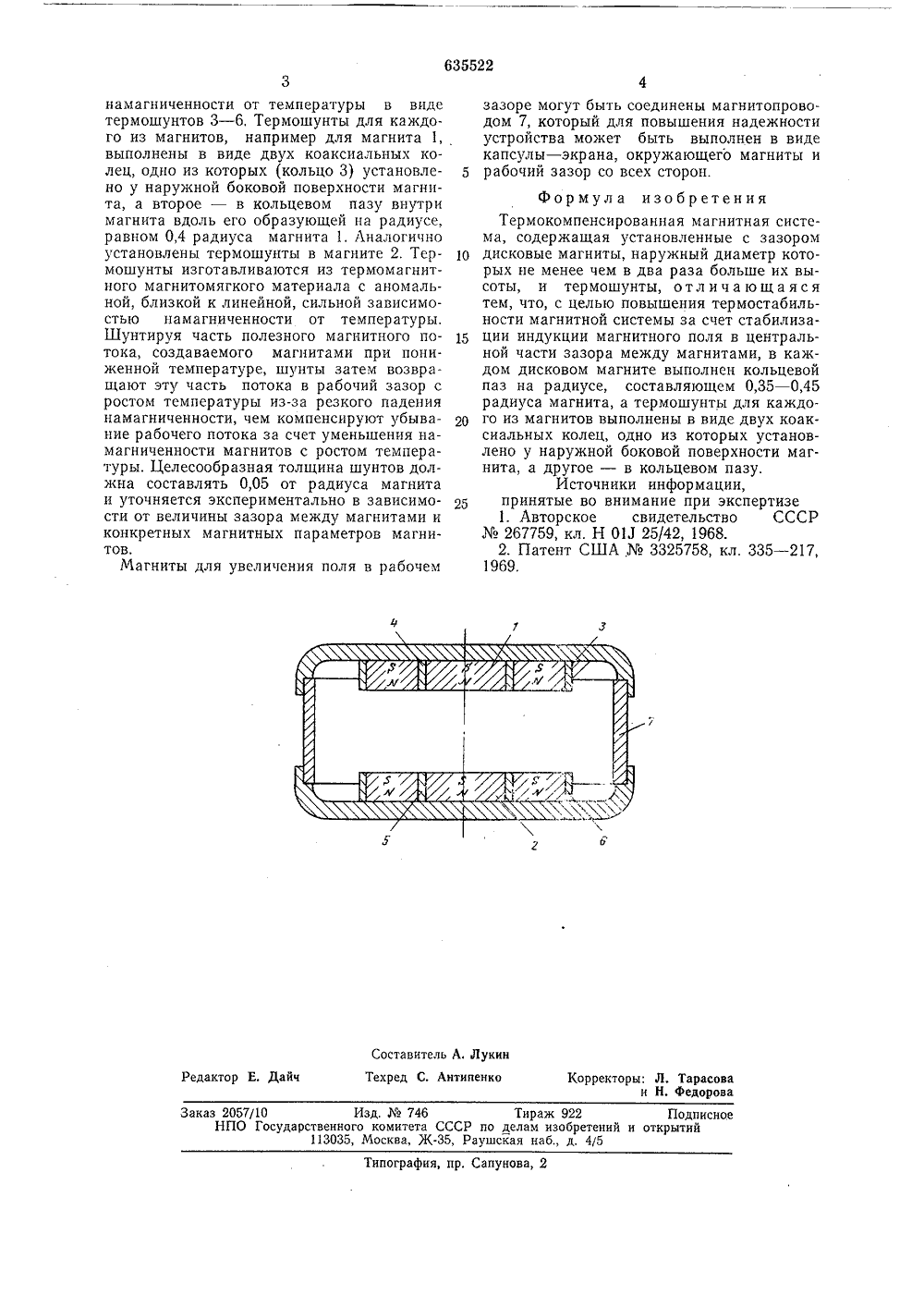

ОПИСДНИЕ 6 ЗжаИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик5) Дата опубликования описания 30.11.78 72) Авторы изобретени А. Мельников Н. Аршино(71) Заявитель 54) ТЕРМОКОМПЕНСИРОВАН НАЯ МАГН ИТН СИСТЕМАИзобретение относится к электротехнике, конкретно к системам на постоянных магнитах, применяемых для создания термостабильного в заданном интервале температур магнитного поля, локализованного в цилиндрическом рабочем зазоре.Известна система, выполненная на основе двух имеющих цилиндрические боковые поверхности противолежащих постоянных магнитах, в которой температурные вариации поля в рабочем зазоре, вызванные тер- . моизменением намагниченности магнитов, компенсируются термошунтом, расположенным на внешней круговой поверхности магнитов 1. 1Шунт, установленный у наружного диаметра магнита, диаметр которого много больше, чем его высота, очень слабо влияет на поле в центральной рабочей части зазора между магнитами или магнитом и магнитным зеркалом и не может обеспечить требуемой тер моста бильности магнитного поля.Известна термокомпенсированная магнитная система, содержащая установленные с зазором дисковые магниты, наружный диаметр которых не менее, чем в два раза больше их высоты, и термошунты 2.Действие шунта, установленного вдоль оси магнита, распространяется на весь сум марный магнитный поток магнитной системы, объем термошунта используется не эффективно, с его помощью сложно добиться необходимой степени термостабильности именно рабочего магнитного поля при строго заданной его абсолютной величине.Целью изобретения является повышение термостабильности магнитной системы за счет стабилизации индукции магнитного поля в центральной части зазора между магнитами,Поставленная цель достигается тем, что в каждом дисковом магните выполнен кольцевой паз на радиусе, составляющем 0,35 - 0,45 радиуса магнита, а термошунты для каждого из магнитов выполнены в виде двух коаксиальных колец, одно из которых установлено у наружной боковой поверхности магнита, а другое - в кольцевом пазу.На чертеже изображена термокомпенсированная магнитная система, продольный разрез.Термокомпенсированная магнитная система состоит из двух расположенных с зазором соосных дисковых магнитов 1 и 2, намагниченных одинаково (направление намагничивания показано буквами Ж и Я), наружный диаметр магнитов в несколько раз больше их высоты. Магниты 1 и 2 снабжены термокомпенсаторами изменений ихЗаказ 2057/10 Изд, 0 о 746 Тираж 922 Подписи НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова намагниченности от температуры в виде термошунтов 3 - 6, Термошунты для каждого из магнитов, например для магнита 1, выполнены в виде двух коаксиальных колец, одно из которых (кольцо 3) установлс но у наружной боковой поверхности магнита, а второе - в кольцевом пазу внутри магнита вдоль его образующей на радиусе, равном 0,4 радиуса магнита 1. Аналогично установлены термошунты в магните 2. Тер мошунты изготавливаются из термомагнитного магнитомягкого материала с аномальной, близкой к линейной, сильной зависимостью намагниченности от температуры. Шунтируя часть полезного магнитного по тока, создаваемого магнитами при пониженной температуре, шунты затем возвращают эту часть потока в рабочий зазор с ростом температуры из-за резкого падения намагниченности, чем компенсируют убыва ние рабочего потока за счет уменьшения намагниченности магнитов с ростом температуры. Целесообразная толщина шунтов должна составлять 0,05 от радиуса магнита и уточняется экспериментально в зависимости от величины зазора между магнитами и конкретных магнитных параметров магнитов.Магниты для увеличения поля в рабочем зазоре могут быть соединены магнитопроводом 7, который для повышения надежности устройства может быть выполнен в виде капсулы - экрана, окружающего магниты и рабочий зазор со всех сторон. Формула изобретенияТермокомпенсированная магнитная система, содержащая установленные с зазором дисковые магниты, наружный диаметр которых не менее чем в два раза больше их высоты, и термошунты, отличающаяся тем, что, с целью повышения термостабильности магнитной системы за счет стабилизации индукции магнитного поля в центральной части зазора между магнитами, в каждом дисковом магните выполнен кольцевой паз на радиусе, составляющем 0,35 - 0,45 радиуса магнита, а термошунты для каждого из магнитов выполнены в виде двух коаксиальных колец, одно из которых установлено у наружной боковой поверхности магнита, а другое - в кольцевом пазу.Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР267759, кл. Н 011 25/42, 1968.2. Патент США3325758, кл. 335 - 217, 1969.
СмотретьЗаявка
2501263, 01.07.1977
ПРЕДПРИЯТИЕ ПЯ М-5174
АРШИНОВ МИХАИЛ НИКОЛАЕВИЧ, МЕЛЬНИКОВ ЮРИЙ АФАНАСЬЕВИЧ, ЦОЙ АЛЕВТИНА НИКОЛАЕВНА
МПК / Метки
МПК: H01F 7/02
Метки: магнитная, термокомпенсированная
Опубликовано: 30.11.1978
