Запоминающее устройство микрокоманд
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 635512
Автор: Соколов
Текст

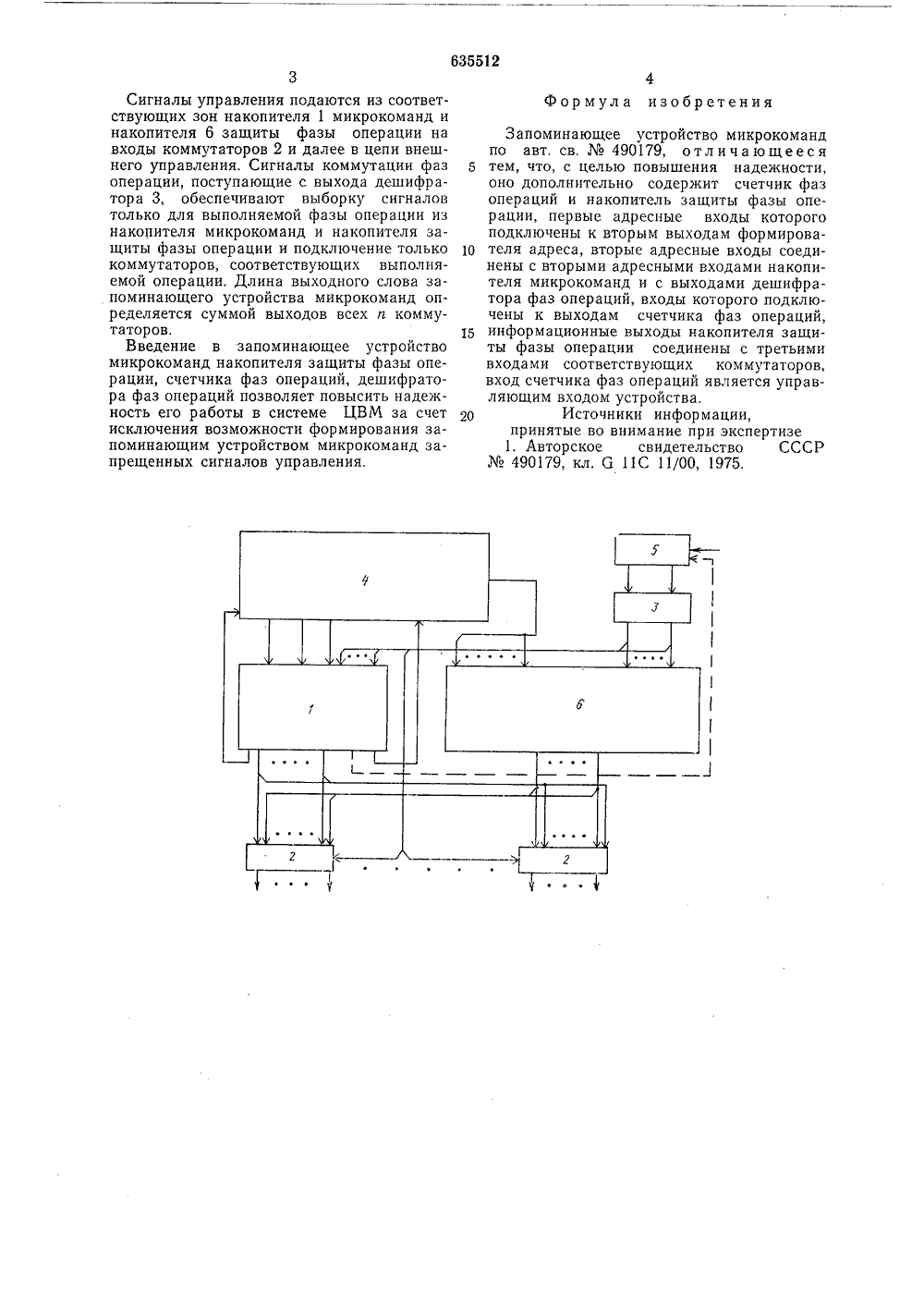

ОЛ ИСАН И ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 6355 2 Соав Советских Социалистических Республик(45) Дата опубликования описания 30.11.78(51) М Кл 2б 11 С 11/00 Государствеииый комитет СССР по делам иэобретеиий и открытий(54) ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО МИКРОКОМАНД 1Изобретение относится к вычислительной технике и предназначено для использования в микропрограммных устройствах управления.Наиболее близким к изобретению техническим решением является запоминающее устройство микрокоманд 11, содержащее накопитель микрокоманд, дешифратор фаз операций, коммутаторы, формирователь адреса, первые адресные выходы которого соединены с адресным входом накопителя микрокоманд. Первые выходы накопителя микрокоманд соединены с первыми входами коммутаторов, второй и третий выходы накопителя м икр оком анд - соответственно с первым и вторым входами формирователя адреса, а выходы дешифратора фаз операций - с вторыми входами коммутаторов. Выходы коммутаторов служат выходами устройства.Однако в данном устройстве не исключена возможность формирования запрещенных управляющих сигналов и нет контроля правильности выводимой информации, что снижает надежность его работы.Цель изобретения - повышение надежности устройства.Поставленная цель достигается тем, что устройство дополнительно содержит счетчик фаз операций и накопитель защиты фазыоперации, первые адресные входы которогоподсоединены к вторым выходам формирователя адреса, вторые адресные входы - к5 вторым адресным входам накопителя микрокоманд и к выходам дешифратора фазопераций, входы которого подключены квыходам счетчика фаз операций. Информационные выходы накопителя защиты фазы10 операции соединены с третьими входами соответствующих коммутаторов, вход счетчика фаз операций является управляющимвходом устройства.На чертеже представлена блок-схема уст 15 ройства,Оно содержит накопитель 1 микрокоманд,коммутаторы 2, дешифратор 3 фаз операций, формирователь 4 адреса, счетчик 5 фазопераций, накопитель 6 защиты фазы опе 20 рации.Устройство работает следующим образом.В накопителе 1 микрокоманд и накопителе 6 защиты фазы операции в соответствии25 с адресом, поступающим на их входы изформирователя 4 адреса и из счетчика 5фаз операций через дешифратор 3 фаз операций, формируются сигналы управления,контроля, коммутации и переходов.Сигналы управления подаются из соответствующих зон накопителя 1 микрокоманд и накопителя 6 защиты фазы операции на входы коммутаторов 2 и далее в цепи внешнего управления. Сигналы коммутации фаз операции, поступающие с выхода дешифратора 3, обеспечивают выборку сигналов только для выполняемой фазы операции из накопителя микрокоманд и накопителя защиты фазы операции и подключение только 10 коммутаторов, соответствующих выполняемой операции. Длина выходного слова запоминающего устройства микрокоманд определяется суммой выходов всех и коммутаторов. 15Введение в запоминающее устройство микрокоманд накопителя защиты фазы операции, счетчика фаз операций, дешифратора фаз операций позволяет повысить надежность его работы в системе ЦВМ за счет исключения возможности формирования запоминающим устройством микрокоманд запрещенных сигналов управления. Формула изобретенияЗапоминающее устройство микрокоманд по авт. св. Мо 490179, отличающееся тем, что, с целью повышения надежности, оно дополнительно содержит счетчик фаз операций и накопитель защиты фазы операции, первые адресные входы которого подключены к вторым выходам формирователя адреса, вторые адресные входы соединены с вторыми адресными входами накопителя микрокоманд и с выходами дешифратора фаз операций, входы которого подключены к выходам счетчика фаз операций, информационные выходы накопителя защиты фазы операции соединены с третьими входами соответствующих коммутаторов, вход счетчика фаз операций является управляющим входом устройства.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Мо 490179, кл. 6 11 С 11/00, 1975.
СмотретьЗаявка
2418840, 09.11.1976
ПРЕДПРИЯТИЕ ПЯ А-7162
СОКОЛОВ ИГОРЬ МИХАЙЛОВИЧ
МПК / Метки
МПК: G11C 11/00
Метки: запоминающее, микрокоманд
Опубликовано: 30.11.1978
Код ссылки
<a href="https://patents.su/2-635512-zapominayushhee-ustrojjstvo-mikrokomand.html" target="_blank" rel="follow" title="База патентов СССР">Запоминающее устройство микрокоманд</a>
