Аппарат для нефтяных и т. п. резервуаров (цистерн)
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

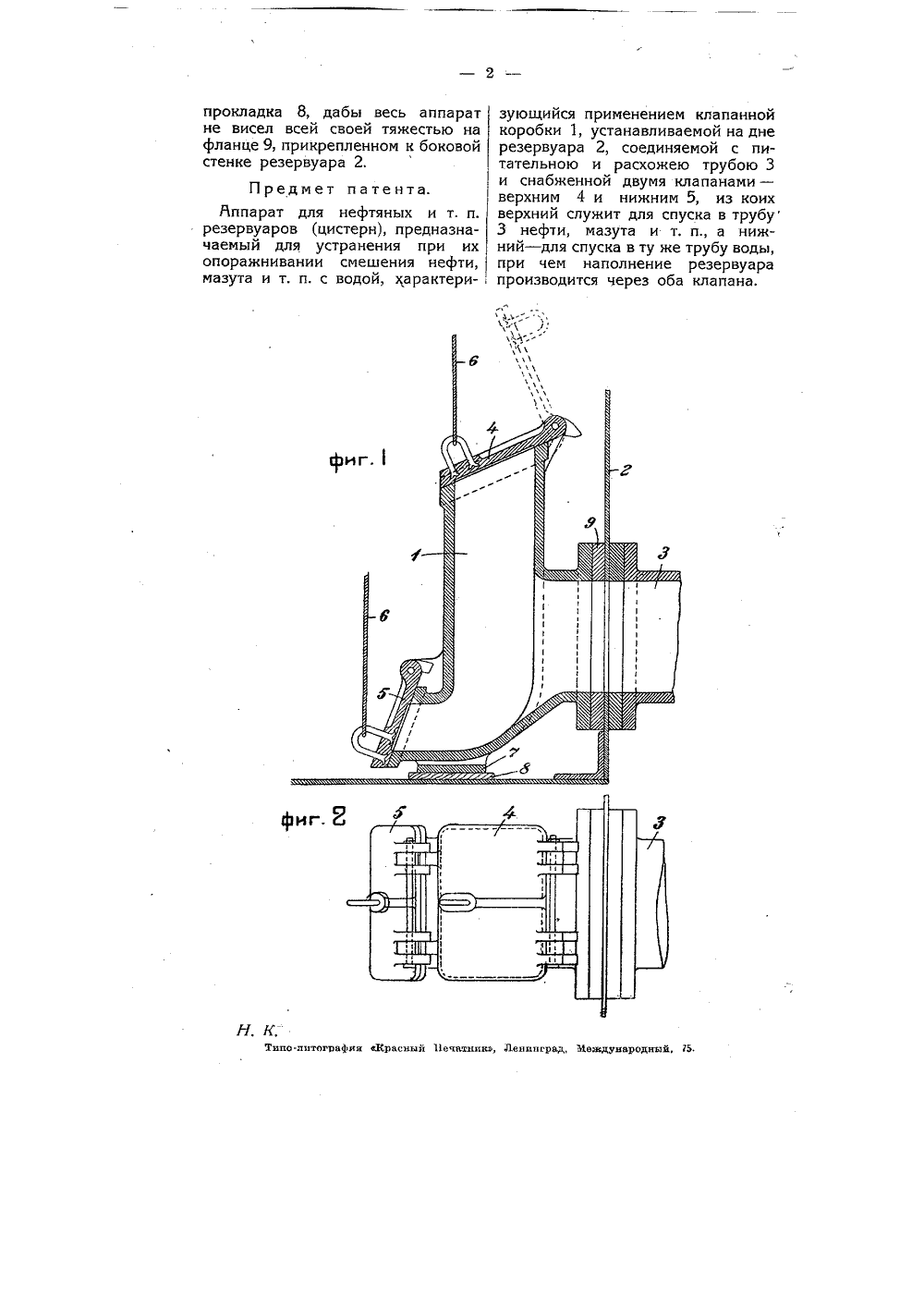

ВСЛСОЮЗг 1 АЯ ПТ"т "в б;1 блдо-екь МБ 1, 3 Кла62 ОБРЕТЕН ТЕНТ И С ных и т. и. резервуаров (цистерн) ппарата для а, заявленному838),действие патента 8 года. М. Г. Кериче аяв, свид.7 вгуста 1928 года, от 31 августа 19 патенту Н. ф. Скворцов 23 марта 1926 го О выдаче патента опубликовано 81 распространяется на 15 л Предметом изобретения является аппарат для нефтяных ит. и. резервуаров (цистерн), предназначаемый устранять при их опоражнивании смешение нефти, мазута и т. и. с водой и всякого рода осадками, которые обычно отстаиваются на дне резервуаров, Так как резервуары (цистерны) с большой емкостью имеют высоту, доходящую до 12 метров, труба же, служащая для наполнения и выпуска нефти и других нефтепродуктов, обычно располагается на боковой стенке резервуара в самом низу, то при выпуске жидкости, вследствие сильного давления на нижние слои последней, происходят вихревые движения, которые, поднимая осадки и воду со дна, увлекают таковые вместе с нефтью или другими нефтепродуктами в вышеуказанную трубу. Предлагаемый аппарат имеет целью препятствовать описанному явлению,На чертеже фиг. 1 представляет разрез аппарата и фиг, 2 - вид его сверху.Йппараткоробки 1,резервуарастенке и соочерез котокачиваниеКоробка 1 снами 4 и 5 состоит из клапаннои установленной на дне 2, укрепленной к его бщающейся с трубой 3, рую производится наили выпуск нефти.набжена двумя клапаодин из которых 4.расположен в верхней ее части и второй 5 находится в нижней части. Оба клапана с помощью мягкого троса б - б открываются сверху резервуара 2.Действие аппарата заключается в следующем: при накачивании нефти в резервуар 2 через трубу 3 для более свободного прохода, поднимаются оба клапана и нефть поступает по трубе 3 в коробку 1 и из нее в резервуар 2 через отверстия клапанов 4 и 5. После наполнения резервуара 2 оба клапана закрываются и служат для предохранения от утечки нефти, на случай пропуска или порчи наружного запорного клинкета и трубопровода, При выпуске нефти из резервуара 2 через трубу 3, для избежания увлечения воды и грязи, открывается верхний клапан 4 и нефть из резервуара 2 вытекает через коробку 1 по трубе 3, при чем коробка 1 по мере убывания из нее нефти непрерывно пополняется таковою из верхних слоев до уровня клапана 4. Оставшиеся нижние слои, состоящие из осадков грязи и воды, вытекают или выкачиваются через нижний клапан 5, при чем для более полного стока клапан 4 должен быть закрыт. В нижней части коробки 1 имеется лапа 7, под которую укладывается на дно резервуара 21г 4с.( -л фиг Н, К, Типо-л 1 ггографиа Красный 11 ечатнин, Ленинград, Международный 15. прокладка 8, дабы весь аппарат не висел всей своей тяжестью на фланце 9, прикрепленном к боковой стенке резервуара 2. Предмет патента.Йппарат для нефтяных и т. и. резервуаров (цистерн), предназначаемый для устранения при их опоражнивании смешения нефти, мазута и т. п. с водой, характеризующийся применением клапанной коробки 1, устанавливаемой на дне резервуара 2, соединяемой с питательною и расхожею трубою 3 и снабженной двумя клапанами - верхним 4 и нижним 5, из коих верхний служит для спуска в трубу 3 нефти, мазута и т. и., а нижний - для спуска в ту же трубу воды, при чем наполнение резервуара производится через оба клапана.
СмотретьЗаявка
7838, 23.03.1926
Керичев М. Г, Скворцов Н. Ф
