Инструмент для давильных работ
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

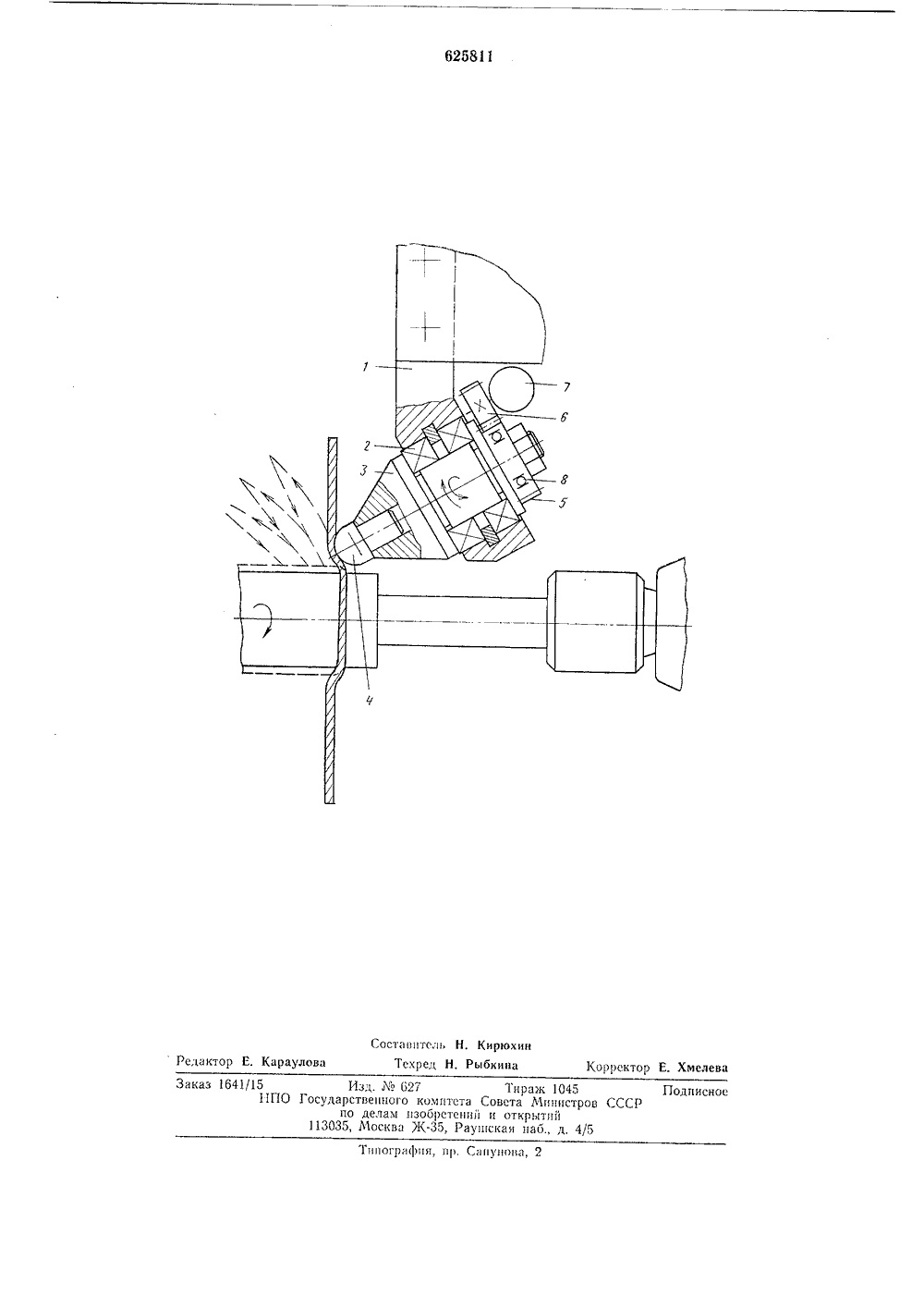

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 11 Ц 625811 Союз Советских Социалистических Ресоуолик(51) 1. Кл."В 210 22/14 с присосдцнепцем заявкиГосударственный комитет Совета Министров СССР(45) Дата опубликования описания 18.08.78(088.8) по делам изобретений и открытий(71) Заявитель Ворошиловградский машиностроительный институт(54) ИНСТРУМЕНТ ДЛЯ ДАВИЛЬНЫХ РАБОТ Изобретение относится к машиностроениюию, а именно к конструкции устройств для давильных работ.Известен инструмент для давильных работ, содержащий смонтированный с возможностью вращения в державке рабочий элемент 11.Недостатком данного инструмента является низкое качество выдавливаемых изделий.Цель изобретения - повышение качества обрабатываемых изделий и цвтеисцфикацця процесса.Указанная цель достигается тем, что рабочий элемент выполнен в виде стержня со сферическим наконечником.На чертеже представлен инструмент, общий вид в разрезе.В державке 1 на подшипниках 2 установлен стержень 3 со сменным сферическим цакопсчциком 4. Стержень приводится во вращение через шестерни 5 ц 6 двигателем 7. Кроме того, под де 11 ствием приложен ой к наконечнику реакции силы формообразования стержеш, может свободно вращаться, для чего в шестерне 5 установлена муфта 8 обгона.Прп движении цнструмспта ог центра заготоиы 1 до периферии реакция силы формообразования приложена к сферическому наконечнику на некотором изменяющемся плече.Под действием возникающего моментастержень со сферическим наконечником в 5 процессе выдавливания вращается. При недостаточном моменте вращение стержня задается двигателем. При выдавливании от периферии к центру происходит описанное явление, цо так как плечо поменяло свой 10 знак, вращепце стержня осуществляется вобратную сторонуЛокализация нагрузки повышает степепьдеформации прц тех же усилиях обработки, что полохкительио сказывается иа работе 15 оборудования ц характере протекаппя процесса формообразования. Формула изобретенияИнструмент для давильных работ, содер жащцй смоитцрова иный с возможностьювращения в державке рабочий элемент, отл цч а 1 ощийся тем, что, с целью интенсификации процесса ц поьышепця качества обрабать 1 ваемых изделий, рабочий элемент 25 выполнен в виде стеркця со сферическимнаконечником.Источ 11 цкц информ 11 ц 1 П,принятые во внцмацце при экспертизе 1. Авторское свидетельство ССС 1 30428822, В 21 Р 22/14, 1972.Составитель Н. Кирюхинараулова Текред Н, Рыбкина Корректор Е. Хмелева едакто ПодписноеСССР аказ 1641/1511 ПО ииог 1)а(1 ия, пр. Сапунова Изд. М 027 Т осударственного комитета Совет по делам изобретений и о 113035, Москва Ж.35, Раушска
СмотретьЗаявка
2413469, 20.10.1976
ВОРОШИЛОВГРАДСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ИНСТИТУТ
МОГИЛЬНЫЙ НИКОЛАЙ ИВАНОВИЧ, ЧЕСНОКОВ ВИКТОР ВАСИЛЬЕВИЧ, АФАНАСЬЕВ СТАНИСЛАВ ГРИГОРЬЕВИЧ, ПОПОВ ВЛАДИМИР ПЕТРОВИЧ
МПК / Метки
МПК: B21D 22/14
Метки: давильных, инструмент, работ
Опубликовано: 30.09.1978
Код ссылки
<a href="https://patents.su/2-625811-instrument-dlya-davilnykh-rabot.html" target="_blank" rel="follow" title="База патентов СССР">Инструмент для давильных работ</a>
