Реле дифференциальной защиты шин

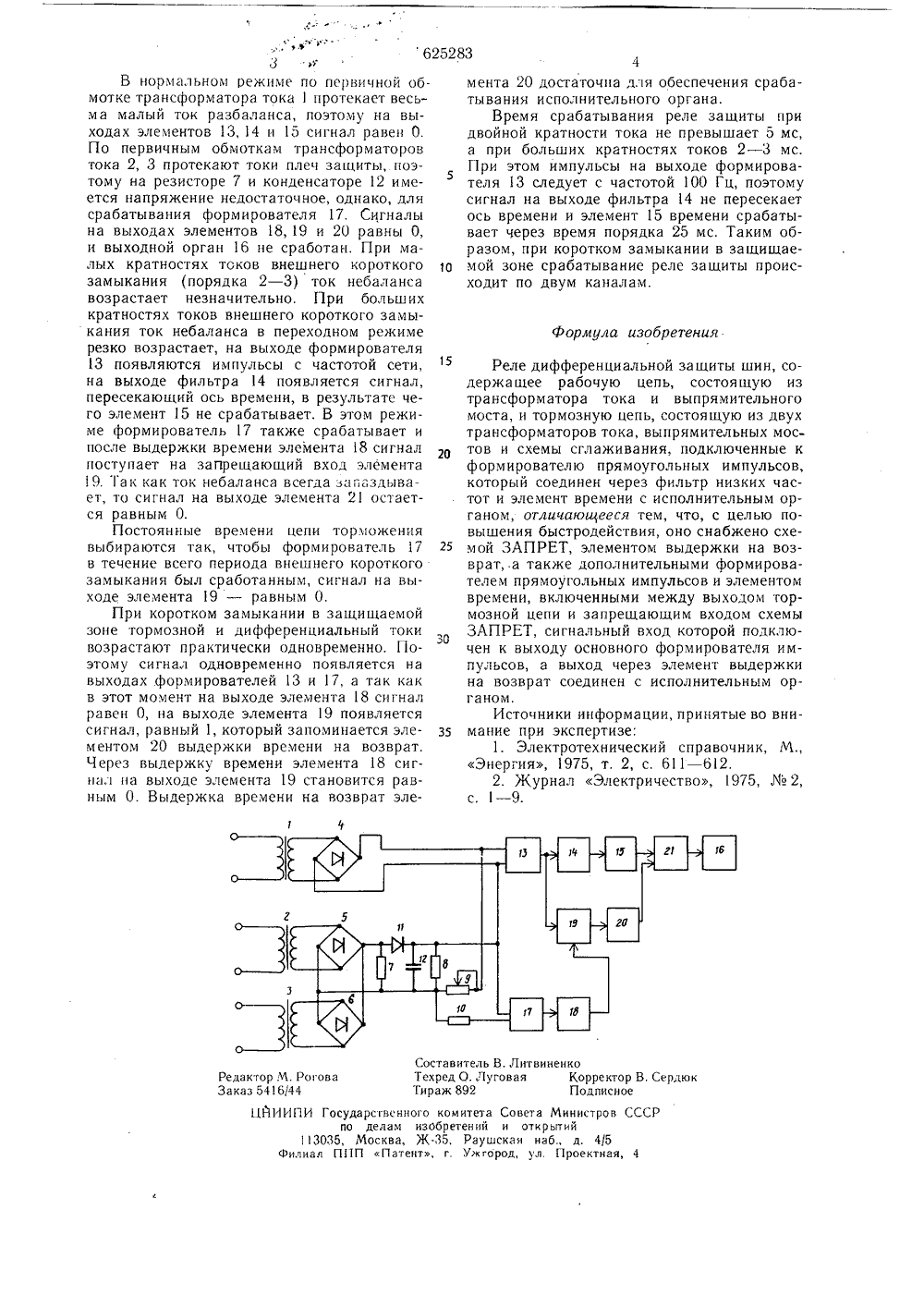

с ДЦ 7 у, ю 1.Уф/ц о и и -МЪ"и.й ИЗОБРЕТЕНИЯ Союз СоветскихСоциал истицескихРеспублик) ДополнительЗаявлено 09.рисоедыненнем 1) 2460944/2 Н 02 8 вки И осударстненный комитетСовета Министров СССРве делам изобретенийн открытий(45) Дата опубликования описания оз,Оэ.уЗ,(53) УЙК 621.318. .562,2 (088.8)(72) Автор изобретен тренко 71) Заявител ЕЛЕ ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ ШИН изобретения - повышение быстр достигается тем, что реле снабжено ЗАПРЕТ, элементом выдержки на а также дополнительными формиропрямоугольных импульсов и элеменмени, включенными между выходом ой цепи и запрещающим входом схе- РЕТ, сигнальных вход которой подк выходу основного формирователя ов, а выход через элемент выдержки рат соединен.с исполнительным орертеже дана схема предлагаемого Реле содержит т ка, выпрямительные ры 7,8,9,10, диод лейный формироват пульсов, фильтр 14 15 выдержки времен орган 16, релейный 20 моугольных импуль ки воемени (1 мс ЗАПРЕТ 19, элеме на возврат (20 - 4 мент ИЛИ 21.Изобретение относится к релейной защие и может применяться для защиты ошинов ки.Известно реле дифференциальной защиты, содержащее рабочую цепь и тормозную, выполненную на трансформаторе тока с выпрямителем, и исполнительный орган 1.Недостатком этого реле является довольно сложная схема и невысокое быстродействие,Наиболее близким по технической сущности и достигаемым результатам к предлагаемому является реле дифференциальной защиты шин, содержащее рабочую цепь, состоящую из трансформатора тока и выпрямительного моста, и тормозную цепь, состоящую из двух трансформаторов тока, выпрямительных мостов и схемы сглаживания, подключенные к формирователю прямоуголь. ных импульсов, который соединен через фильтр низких частот и элемент времени с исполнительным органом 21.Недостатком этого реле является то, что время срабатывания его без дополнительных мероприятий не может быть получено менее одного периода промышленной частоты (20 мс). ЦельдействияЭтосхемойвозврат,вателемтом вре.тормозимы ЗАПключенимпульсна возвганом.На ч ансформаторы 1, 2, 3 томосты 4, 5, 6, резисто, конденсатор 12, рель 13 прямоугольных имнизких частот, элемент и (20 - 25 мс), выходной формирователь 17 пряов, элемент 18 выдерж), логический элемент нт 20 выдержки времени 0 мс), логический эле6252 формула изобретения 3 .гВ нормальном режиме по первичной обмотке трансформатора тока 1 протекает весьма малый ток разбаланса, поэтому на выходах элементов 13, 14 и 15 сигнал равен О. По первичным обмоткам трансформаторов тока 2, 3 протекают токи плеч защиты, поэтому на резисторе 7 и конденсаторе 12 имеется напряжение недостаточное, однако, для срабатывания формирователя 17, Сигналы на выходах элементов 18, 19 и 20 равны О, и выходной орган 16 не сработан. При малых кратностях токов внешнего короткого 1 п замыкания (порядка 2 - 3) ток небаланса возрастает незначительно, При больш их кратностях токов внешнего короткого замыкания ток небаланса в переходном режиме резко возрастает, на выходе формирователя 13 появляются импульсы с частотой сети, на выходе фильтра 14 появляется сигнал, пересекающий ось времени, в результате чего элемент 15 не срабатывает. В этом режиме формирователь 17 также срабатывает и после выдержки времени элемента 18 сигнал поступает на запрещающий вход элемента 19. Так как ток небаланса всегда запаздывает, то сигнал на выходе элемента 21 остается равным О.Постоянные времени цепи торможения выбираются так, чтобы формирователь 17 25 в течение всего периода внешнего короткого замыкания был сработанным, сигнал на выходе элемента 19 - равным О.При коротком замыкании в защищаемой зоне тормозной и дифференциальный токи возрастают практически одновременно. Поэтому сигнал одновременно появляется на выходах формирователей 13 и 17, а так как в этот момент на выходе элемента 18 сигнал равен О, на выходе элемента 19 появляется сигнал, равный 1, который запоминается эле ментом 20 выдержки времени на возврат. Через выдержку времени элемента 18 сигнал на выходе элемента 19 становится равным О. Выдержка времени на возврат эле 83мента 20 достаточна для обеспечения срабатывания исполнительного органа.Время срабатывания реле защиты при двойной кратности тока не превышает 5 мс, а при больших кратностях токов 2 - 3 мс.При этом импульсы на выходе формирователя 13 следует с частотой 100 Гц, поэтому сигнал на выходе фильтра 14 не пересекает ось времени и элемент 15 времени срабатывает через время порядка 25 мс. Таким образом, при коротком замыкании в защищаемой зоне срабатывание реле защиты происходит по двум каналам. Реле дифференциальной защиты шин, содержащее рабочую цепь, состоящую из трансформатора тока и выпрямительного моста, и тормозную цепь, состоящую из двух трансформаторов тока, выпрямительных мостов и схемы сглаживания, подключенные к формирователю прямоугольных импульсов, который соединен через фильтр низких частот и элемент времени с исполнительным органом, отличающееся тем, что, с целью повышения быстродействия, оно снабжено схемой ЗАПРЕТ, элементом выдержки на возврат, а также дополнительными формирователем прямоугольных импульсов и элементом времени, включенными между выходом тормозной цепи и запрещающим входом схемы ЗАПРЕТ, сигнальный вход которой подключен к выходу основного формирователя импульсов, а выход через элемент выдержки на возврат соединен с исполнительным органом.Источники информации, принятые во внимание при экспертизе:1. Электротехнический справочник, М Энергия, 1975, т. 2, с. 611 в 6.2. Журнал Электричество, 1975, % 2, с, 1 - 9.Составитель В. Литвиненко Редактор М. Рогова Техред О. Луговая Корректор В. Сердюк Заказ 54 6/44 Тираж 892 Подписное Цг 1 ИИПИ Государственного комитета Совета Министров СССР по делам изпбретений и открытий 113035, Москва, Ж.35, Раушскан наб., д, 4/5 Филиал П 11 П Патент, г. Ужгород, ул. Гроектная, 4
