Резонаторный микрофон

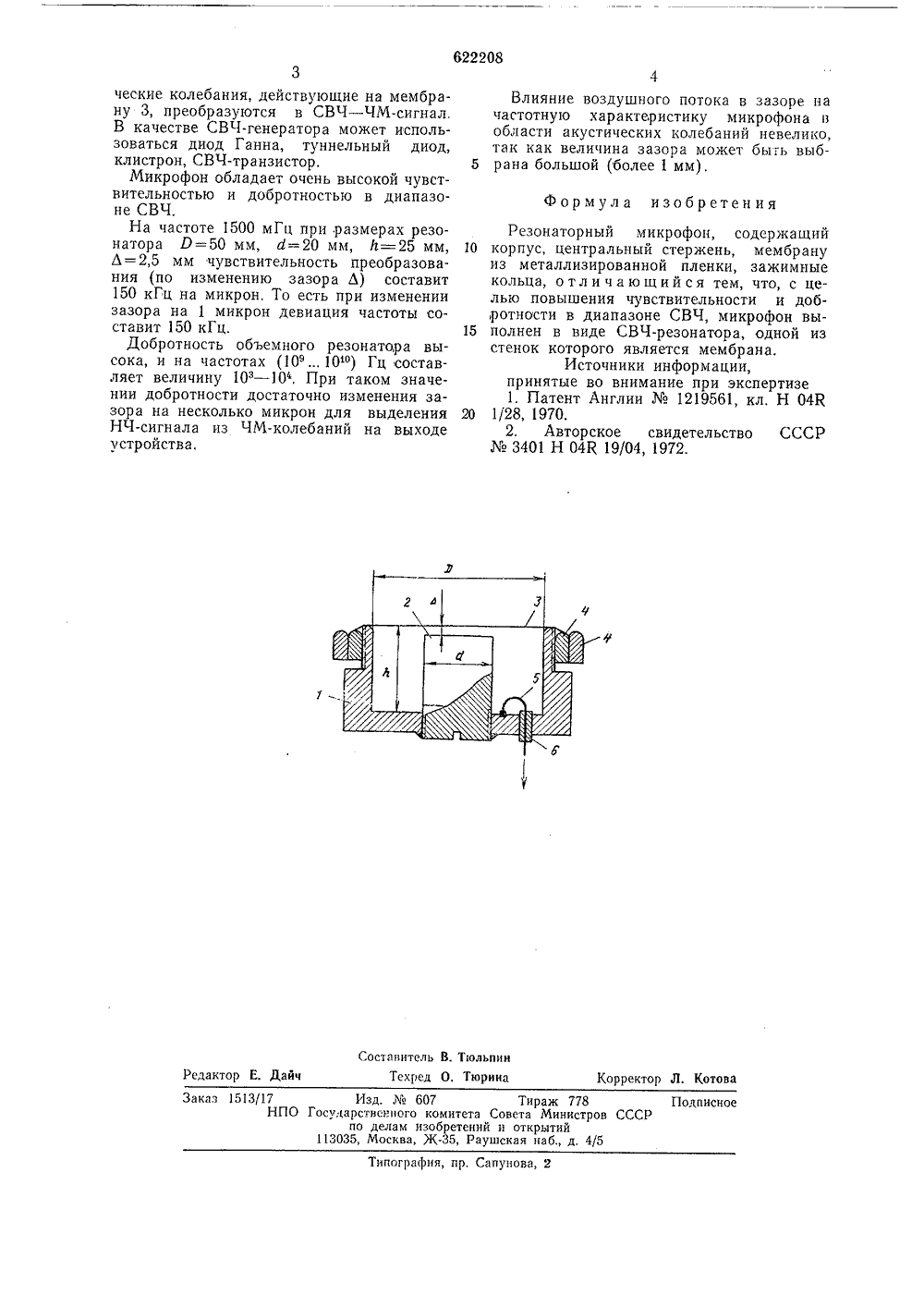

п 11622208 О П И С А Н И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Соыиалистических Республик(43) Опубликовано 30.08,78. Бюллетень3 51) М. Кл. 4 К 190 Государст ныи комитет Совета Министров СССРпо делам ивобретений 3) УДК 621.395.61(45) Дата опубликования описан 19,06.7 72) Автор изобретени П. Т. Харитоно 1) Заявите 54) РЕЗОНАТОРНЫЙ МИКРОф Изобретение относится к акустике, а именно к высокочувствительным преобразователям акустических колебаний в электрический сигнал.Известны конденсаторные микрофоны, в которых повышение чувствительности обеспечивается уменьшением зазора между мембраной и неподвижным электродом 11.Однако уменьшение зазора ограничено возможностью соприкосновения мембраны и пеподвикного электрода, а также необходимым снижением напряжения смещения для предотвращения пробоя между ними.Известен также конденсаторный миркофон, содержащий корпус, центральный электрод, мембрану из металлизированной пленки, зажимные кольца, изолятор и прижимную гайку 2,В таком микрофоне повышение чувствительности ограничено минимальным зазором между мембраной и центральным стержнем, а так же снижением добротности контура генератора из-за значительной собственной емкости капсюля, наличия изоляторов соединительных проводников между капсюлем и ВЧ-генератором с повышением частоты генератора.Цель изобретения - повышение чувствительности и добротности в диапазоне СВЧ. Для этого микрофон выполнен в видеоб.ьемного СВЧ-резонатора, одной из стенок которого является мембрана,На чертеже изображен резонаторный5 микрофон, Он состоит из корпуса 1, центрального стержня 2, мембраны 3 из металлизированной пленки, зажимных колец 4,петли 5 связи с СВЧ-генератором и проходного изолятора 6.10 Центральный стержень 2 соединен с корпусом 1 резьбой. Это позволяет регулировкой зазора между мембраной 3 и центральным стержнем 2 подстраивать резонанснуючастоту резонатора. Резонансная частота15 резонатора определяется геометрическимиразмерами Й, сУ, Ь, Л, причем в определенных пределах наблюдается линейная зависимость,резонансной частоты от этихразмеров.20 Работа резонаторного микрофона происходит следующим образом.При действии акустических колебаний намембрану 3 происходит изменение зазораЛ, а следовательно, и изменение, резонанс 25 ной частоты резонатора, При включениирезонатора в качестве контура СВЧ-генератора с изменением частоты резонаторабудет происходить аналогичное изменениечастоты СВЧ-генератора. То есть акусти622208 Формула изобретения Составитель В. ТюльпинРедактор Е. Дайч Тсхред О, Тюрина Корректор Л. Котова Заказ 1513/17НПО Госуда11303 Изд.607 рствснного ком по делам изоб5 Москва ЖТираж 778вета Министров СССРоткрытийкая наб., д. 4/5 писное ета СенийРауш Типография, пр, Сапунова ческие колебания, действующие на мембрану 3, преобразуются в СВЧ - ЧМ-сигнал. В качестве СВЧ-генератора может использоваться диод Ганна, туннельный диод, клистрон, СВЧ-транзистор. 5Микрофон обладает очень высокой чувствительностью и добротностью в диапазоне СВЧ.На частоте 1500 мГц при размерах резонатора 0=50 мм, И=20 мм, й=25 мм, 10 Л=2,5 мм чувствительность преобразования (по изменению зазора Л) составит 150 кГц на микрон, То есть при изменении зазора на 1 микрон девиация частоты составит 150 кГц. 15Добротность объемного резонатора высока, и на частотах (1010") Гц составляет величину 10 - 104, При таком значении добротности достаточно изменения зазора на несколько микрон для выделения 20 НЧ-сигнала из ЧМ-колебаний на выходе устройства. Влияние воздушного потока в зазоре на частотную характеристику микрофона в области акустических колебаний невелико, так как величина зазора может быгь выбрана большой (более 1 мм). Резонаторный микрофон, содержащий корпус, центральный стержень, мембрану из металлизированной пленки, зажимные кольца, отличающийся тем, что, с целью повышения чувствительности и доб,ротности в диапазоне СВЧ, микрофон выполнен в виде СВЧ-резонатора, одной из стенок которого является мембрана.Источники информации,принятые во внимание при экспертизе 1. Патент Англии М 1219561, кл, Н 04 К 1/28, 1970.2. Авторское свидетельство СССР М 3401 Н 04 К 19/04, 1972.
