Уплотнение вращающейся печи

Номер патента: 1006890

Опубликовано: 23.03.1983

Авторы: Брейкин, Симуни

МПК: F27B 7/24

Метки: вращающейся, зазора, камерой, между, неподвижной, печью, уплотнения

...для уплотнения зазора между вращающейся печью и неподвижной камерой, содержащее прикрепленное к неподвижной камере уплотнительное кольцо, выполненное из отдельных пластин, и устройство для их поджатия к врашаюшейся обечайке печи, снабжено серьгами, прикрепленными к неподвижной камере по окруж 35 Вследствие этого пластины 7 поворачиваются вокруг своей поперечной оси на величину радиального биения, при этом поджатие пластин 7 к врашающимся элементам печи 1 обеспечивается натяжением пружин 8.При осевом перемещении печи 1 междуупорными роликми и из-за ее теплового расширения пластины 7 торцами скользят по цилиндрической поверхности элементов печи 1, не отрываясь от них.Таким образом обеспечивается ненадежность работы и герметичность...

Номер патента: 1610216

Опубликовано: 30.11.1990

Авторы: Адам, Богин, Брызгалов, Нелидов, Цинципер, Шойхет

МПК: F27B 7/24

Метки: вращающейся, зазора, камерой, между, неподвижной, печью, уплотнения

...пластин 1 скользят по фланцу 4, препятствуют подсосу воз" духа внутрь рабочего пространства печи, при этом прижатие ластик 1 к фланцу обеспечивается благодаря усилию, возникающему от стягивания всех пластин под действием грузов 10, кото16 5 16102рое передается к пластинам через блок11, трос 9 и рычаги 7. с роликами 8,причем через каждый рычаг усилие пере"дается на каждую пластину отдельно,заставляя ее прилегать к поверхностифланца 4 даже при его неплоскостности.При нижнем положении печи свободные концы Г-образных рычагов 7 с роликами 8 располагаются примерно параллельно печи (это обеспечивается припх монтаже), а при перемещении печи вверхнее положение фланец 4, нажимая напластины, заставляет их вместе с рычагами 7 поворачиваться в...

Номер патента: 1534266

Опубликовано: 07.01.1990

Автор: Овсянников

МПК: F27B 7/24

Метки: вращающейся, загрузочным, зазора, камерой, концом, между, неподвижной, печи, уплотнения

...8 загрузочного конца вращающейся печи 9. Стержень 5прижимного устройства, каждого сектора.1 соединен с ним посредством шарнира 10 с обеспечением вращения относительно оси, направленной по нормалик поверхности неподвижной обечайки2, а другой стержень 6 установленс образованием точечного контакта ссектором 1.К рабочим поверхностям подвижныхсекторов 1 прикреплены пластины 11,выполненные из неметаллического материала (например, асбестовой ленты),Подвижные секторы 1 посредством пру-:жин 7 плотно прижаты к торцовым пластинам 8, выполняющим функцию уплотнительного кольца вращающейся печи, .Сменные пластины 12 установлены нанеподвижной обечайке 2 и входятвнутрь вращающейся печи 9, при этомнеподвижная обечайка 2 закреплена нагаэоходе 3 при...

Номер патента: 1605121

Опубликовано: 07.11.1990

Авторы: Бездежский, Бекбаев, Горяинов, Перунков, Подгорбунских, Рахманов, Хуснуллин

МПК: F27B 7/24

Метки: вращающейся, зазора, камерой, между, неподвижной, печью, уплотнения

...оси 6, изменяет свое положение. При этом башмак 3 за счет шарнирного подвеса на осях 7 всегда ориентирован так, что площадь его контакта с корпусом печи максимальна. Взаимное перекрытие пластин 1 и башмаков 3 при этом сохраняется, что обеспечивает герметичность уплотнения.Устройство выполненотаким образом, что как пластины, так и башмаки взаимно перекрь 1 вают друг друга, образуя подвижное составное кольцо, максимально герметизирующее зазор между неподвижным фланцем головки печи и корпусом барабана. Крепление пластин и башмаков, выполненное шарнирно и со смещением осей, дает возможность исключить .регулировку и дополнительную наладку устройства. Износ башмаков также не нарушает герметичность уплотнения, так как он компенсируется...

Номер патента: 909517

Опубликовано: 28.02.1982

Авторы: Харитон, Шор

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

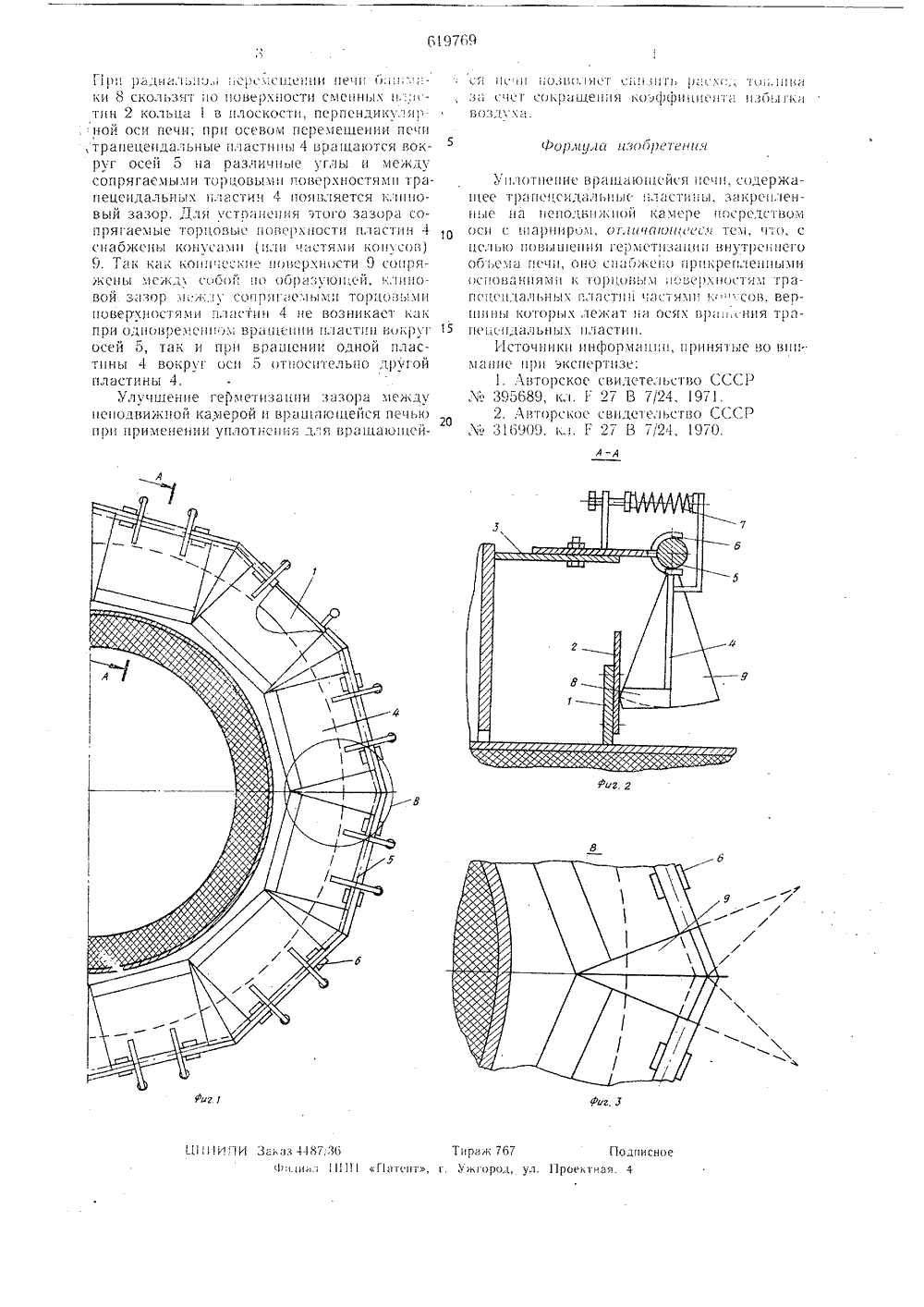

...причем пружины прикрепленыодним концом к полкам Т-образнойзопластины, а другим - к закрепленнымна обоймах шарнира в плоскости трапецеидальных пластин ушкам.На фиг. 1 изображен разрез А-Ана фиг, 2; на фиг. 2 - предлагаемоеустройство, общий вид; на фиг. 3вид устройства в плане.Уплотнение вращающейся печи состоит из неподвижной камеры 1, вращающегося кольца 2 и секторов, каждыйиз которых содержит держатель 3 с осьюсменный башмак 5, который контактирует с пластиной 6прикрепленнойк вращающемуся кольцу 2; башмак 5установлен с возможностью поворота вокруг оси пальца 7, вертикально прикрепленного к трапецеидальной пластине 8,закрепленной на обоймах 9 шарнираК торцам трапецеидальной пластиныприкреплены части конусов 10, Кронштейн 11, выполненный...
