Способ регулирования температуры в зданиях

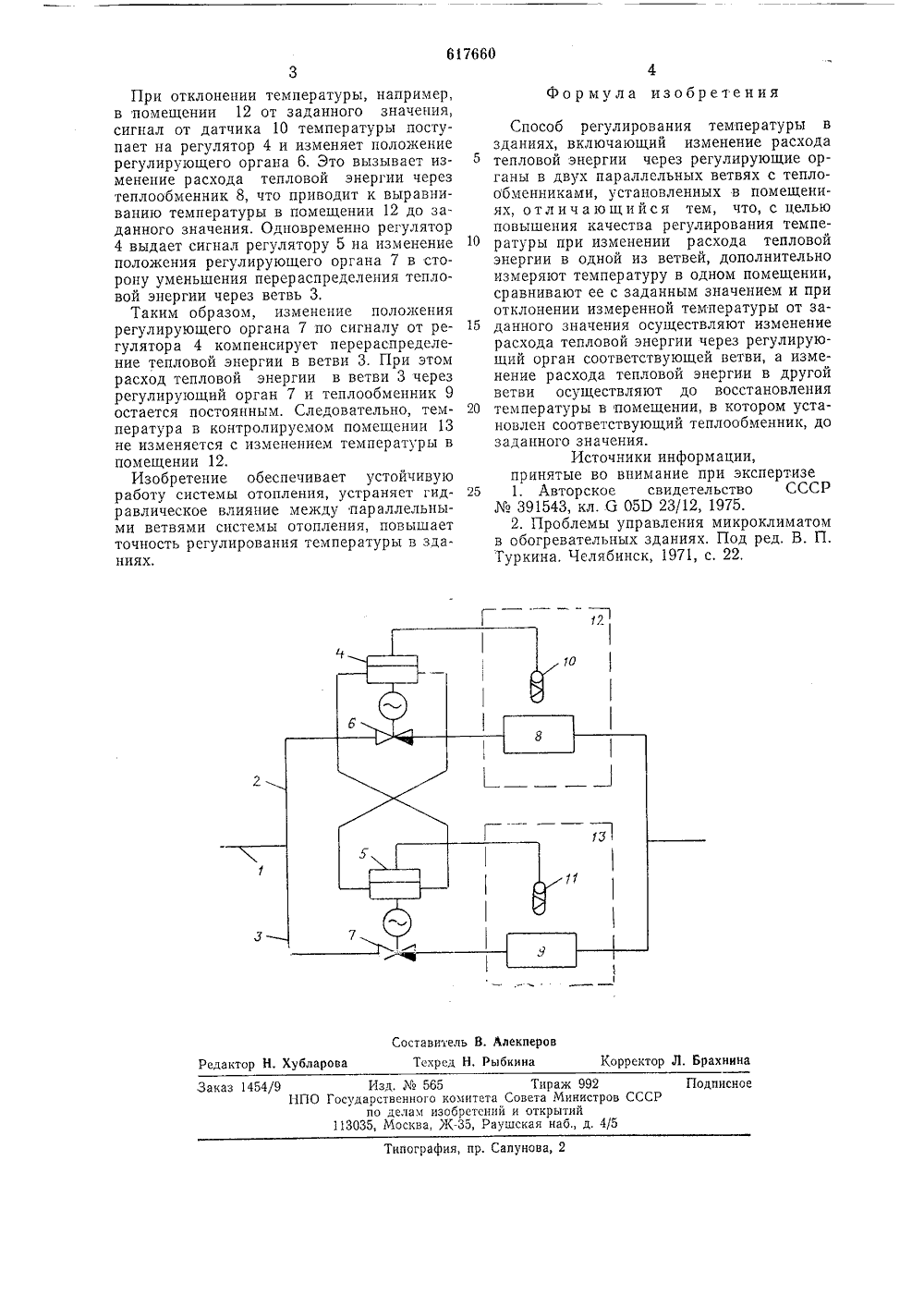

п 67660 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Сониалистических Республик." Г 240 3/00 б 050 23/24 Заявлено 29,12.76 (21) 2435816/29-33с присоединением заявкиавета Министров Со делам изобретени открытий(45) Дата опубликования описания 12.07.78 53) УДК 62,5.33,7(72) Авторы изобретения А. Погорельский кал 1ый институт гражданского строительства,ки и застройки городов и поселков;." 1) Заявите Головной проек планироСПОСОБ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ В ЗДАНИЯХ 2 Изобретение относится к области промышленной теплоэнергетики, а в частности к способам регулирования температуры в системах отопления.Известен способ регулирования температуры в зданиях, включающий профасадное регулирование в зависимости от температуры наружного воздуха и от температуры воды в подающей линии 11.Однако такой способ не обеспечивает хорошего качества регулирования температуры из-за перераспределения тепловой энергии, что приводит к неустойчивой работе системы регулирования.Известен другой способ регулирования температуры в зданиях, включающий изменение расхода тепловой энергии через регулирующие органы в двух параллельных ветвях с теплообменниками, установленными в помещениях 21.Этот способ наиболее близок к изобретению, но и он дает низкое качество регулирования температуры, так как не устраня ет перераспределение тепловой энергии че. рез регулирующие органы, поскольку с изменением расхода тепловой энергии в одной из ветвей происходит изменение расхода и в другой, что приводит к нестабильно сти работы в целом системы регулирова. ния. Цель изобретения - повышение качества егулирования температуры при изменении асхода тепловой энергии в одной из ветей. Для этого по полнительно из ном помещении,значением, и п 0 температуры от ствляют измене гии через регули ющей ветви, а и энергии в друго 5 восстановления в котором ус теплообменник,На чертеже отопления для 0 способа, Систем 1 и пита ветви 2 и щими орг бой; тепл температу емых пом Способ 30 зданияха отопления содержит: коллектор ющиеся от него две параллельные3; регуляторы 4, 5 с регулирую. анами б, 7, связанными между соообменники 8, 9 и датчики 10, 11 ры, установленные в контролируещениях 12, 13,регулирования температуры в осуществляют следующим образом. ГосрдаРственный комитет (23) Приори предлагаемому способу домеряют температуру в одсравнивают ее с заданным ри отклонении измеренной заданного значения осущение расхода тепловой энеррующий орган соответствузменение расхода тепловой й ветви осуществляют до температуры в помещении, тановлен соответствующий до заданного значения приведена схема системы реализации предлагаемогоКорректор Л. Брахнина Редактор Н. Хубларова Заказ 1454/9 Изд.565 Тираж 992 НПО Государственного комитета Совета Министров СССР по делам изобрстсний и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Типография, пр. Сапунова, 2 При отклонении температуры, например, в помещении 12 от заданного значения, сигнал от датчика 10 температуры поступает на регулятор 4 и изменяет положение регулирующего органа 6. Это вызывает изменение расхода тепловой энергии через теплообменник 8, что приводит к выравниванию температуры в помещении 12 до заданного значения. Одновременно регулятор 4 выдает сигнал регулятору 5 на изменение положения регулирующего органа 7 в сторону уменьшения перераспределения тепловой энергии через ветвь 3,Таким образом, изменение положения регулирующего органа 7 по сигналу от регулятора 4 компенсирует перераспределение тепловой энергии в ветви 3. При этом расход тепловой энергии в ветви 3 через регулирующий орган 7 и теплообменник 9 остается постоянным. Следовательно, температура в контролируемом помещении 13 не изменяется с изменением температуры в помещении 12.Изобретение обеспечивает устойчивую работу системы отопления, устраняет гидравлическое влияние между параллельными ветвями системы отопления, повышает точность регулирования температуры в зданиях. Способ регулирования температуры взданиях, включающий изменение расходатепловой энергии через регулирующие органы в двух параллельных ветвях с теплообменниками, установленных в помещениях, отличающийся тем, что, с цельюповышения качества регулирования темпе 10 ратуры при изменении расхода тепловойэнергии в одной из ветвей, дополнительноизмеряют температуру в одном помещении,сравнивают ее с заданным значением и приотклонении измеренной температуры от за 15 данного значения осуществляют изменениерасхода тепловой энергии через регулирующий орган соответствующей ветви, а изменение расхода тепловой энергии в другойветви осу ществляют до восстановления20 температуры в помещении, в котором установлен соответствующий теплообменник, дозаданного значения.Источники информации,принятые во внимание при экспертизе25 1. Авторское свидетельство СССР391543, кл. Ст 050 23/12, 1975.2. Проблемы управления микроклиматомв обогревательных зданиях, Под ред, В. П.Туркина, Челябинск, 1971, с. 22.
