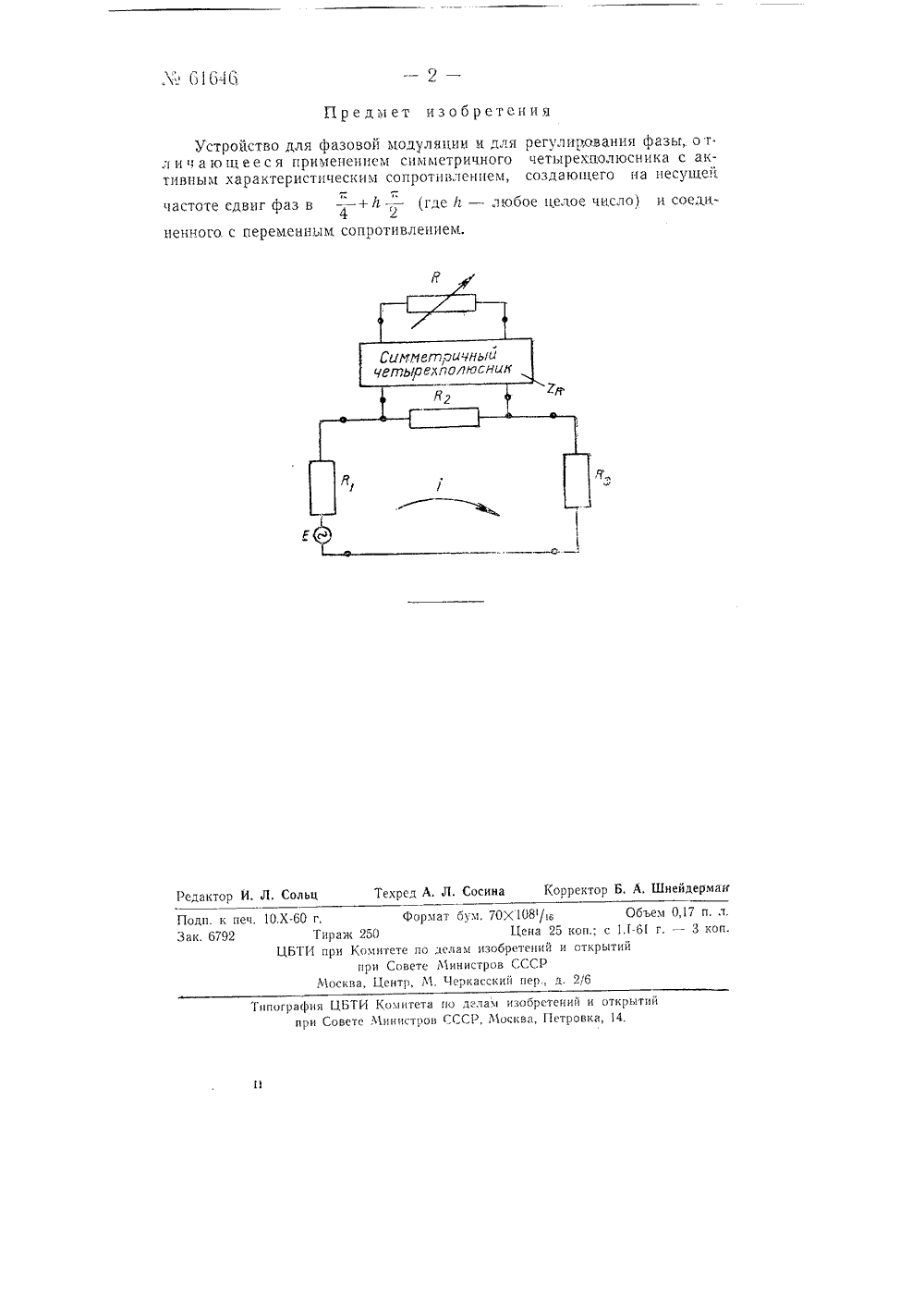

Устройство для фазовой модуляции и для регулирования фазы

Номер патента: 277097

Опубликовано: 01.01.1970

Авторы: Казаков, Мантуш, Сумительнов

МПК: G01R 25/04

Метки: 90deg, го, двух, напряжений, сдвига, указатель, фазовый

...входной каскад, преобразующий сигнальное напряжение в ток (см. фиг. 2), выполнен на усилителе 18 с разделительным конденсатором 19 на выходе, ключе 20, замыкающем накоротко выход каскада и присоединенном своим управляющим входом к противофазному выходу 21 усилителя-ограничителя 7, и резисторе 22 с сопротивлением Я, включенным в цепь глубокой отрицательной обратной связи (ООС) по току, Поскольку состояния ключей 3 и 20 всегда противоположны, то усилитель 18 оказывается охваченным ООС в оба полупериода опорного, напряжения (наличие конденсатора 19 на точности указания не сказывается).Усилитель цепи разряда (см. фиг. 2) выполнен в виде собственно импульсного усилителя 23 с высоким входным сопротивлением и разделительным конденсатором...

Номер патента: 115517

Опубликовано: 01.01.1958

Автор: Фуфурин

МПК: G01R 27/16

Метки: аппаратов, включенных, обмоток, переменного, сопротивления, цепь, электрических

...т л и ч а ю щ е е с я тем, что, с целью устранения погрешности измерения, возникающей в результате влияния сопротивления первичной обмотки трансформатора на общее сопротивление измеряемой обмотки, первичная обмотка указанного трансформатора подключена параллельно измерительной диагонали моста. г 2 тет по делам изобретений и открытий при Совете Министров СС Редактор А. К. Лейкина Подп, к печ, 13.Х 1.58 г00 Цена 25 коп о-издательскии отдел.л, Зак. 4522 Тираж ИнформациоОбъем 0,171 ипографня ри Совете Министр мигета по делам изобретений и открыт Москва, Петровка, 14.В схеме по фиг, 2 измерительная диагональ подключена к двум добавочным сопротивлениям Й 4 и Йз.Для уменьшения остаточного напряжения в цепи измерительного прибора к вторичной...

Номер патента: 985876

Опубликовано: 30.12.1982

Авторы: Жидков, Ильин, Плащанский, Полозков

МПК: H02H 3/16

Метки: замыкания, защиты, землю, изолированной, нейтралью, переменного, сети, фазы

...сопротивленияхзамыкания, близких к нулю. Выходысумматоров 12 и 13 подключены к выходным пороговым элементам 21-23,обеспечивающим отстройку устройстваот напряжения естественного смещениянейтрали. Ограничители 18-20 длительности сравнения подключены к измерительным датчикам фаэного напряжениячерез разделительные диоды 24-29.Выходы сравнивающих сумматоров 12и 13 через диоды 16 и 17 подключенык соответствующим входам выходногопорогового элемента 21, выход которого присоединен к входу логического 45 блока 30, а выходы последнего подключены к входам Фазных исполнительныхэлементов 31-33, соответствующих фазам А,В,С. Для Однозначного выбораповрежденной фазы по двум неповрежденным логический блок 30 реализует операцииХ Х Х; 18=Хдх Х; с...

Номер патента: 957336

Опубликовано: 07.09.1982

Авторы: Галкин, Нагай, Шуляк

МПК: H02H 3/16

Метки: замыкания, защиты, землю, переменного, сети, фазы

...выходе формирователя.З прямоуголь ных импульсов по току (фиг. 2 и 3) формируются прямоугольные импульсы 1 и, соответствующие положительным или отрицательным полуволнам тока нулевой последовательности, подаваемые на входы блоков 10 и 11 запоминания совпадения или несовпаденид, На выходеформирователя 4 прямоугольных импульсов , по напряжению образуются прямоугольные импульсы 0 и Оо, соответствующие . положительной или отрицательной полувол не напряжения нулевой последовательности. На выходе формирователя 5 прямоугольных импульсов формируются инверсные сигналы 0 и 71;, соответствую 1 цие знаку первой производной напряжения нулевой последовательности.После прохождения сигналов 0 а, Оо и О О через два логических элемента И-НЕ (для каждого...

Номер патента: 1016843

Опубликовано: 07.05.1983

Авторы: Акимов, Чулюков, Шлянкевич, Юров

МПК: H04B 1/10

Метки: модуляции, паразитной, подавления, фазовой, частотной

...и формируемого в устройстве опорного сигналов, так какугол сложения. между бпорным и входным сигналамипостоянен и не оптимален (1). Наиболее близким к предлагаемому является устройство для подавления паразитной фазовой ПФМ (частотной модуляции, содержащее последовательно соединенные первый сумматор, ограничитвль и резонансный усилитель,последовательно соединенные первыйфункциональный делитель, первый инторой входы которого соединены соответстненно с.первым входом первого сумматора и с выходом резонансного усилителя, преобразователь переменного напряжения в постоянное ипервый перемножитель, а также управляемый фаэовращатель, включенный между выходом резонансного усилителя и вторым входом первого сумматора 2.Однако известное устройство...
