Многофункциональный логический модуль
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

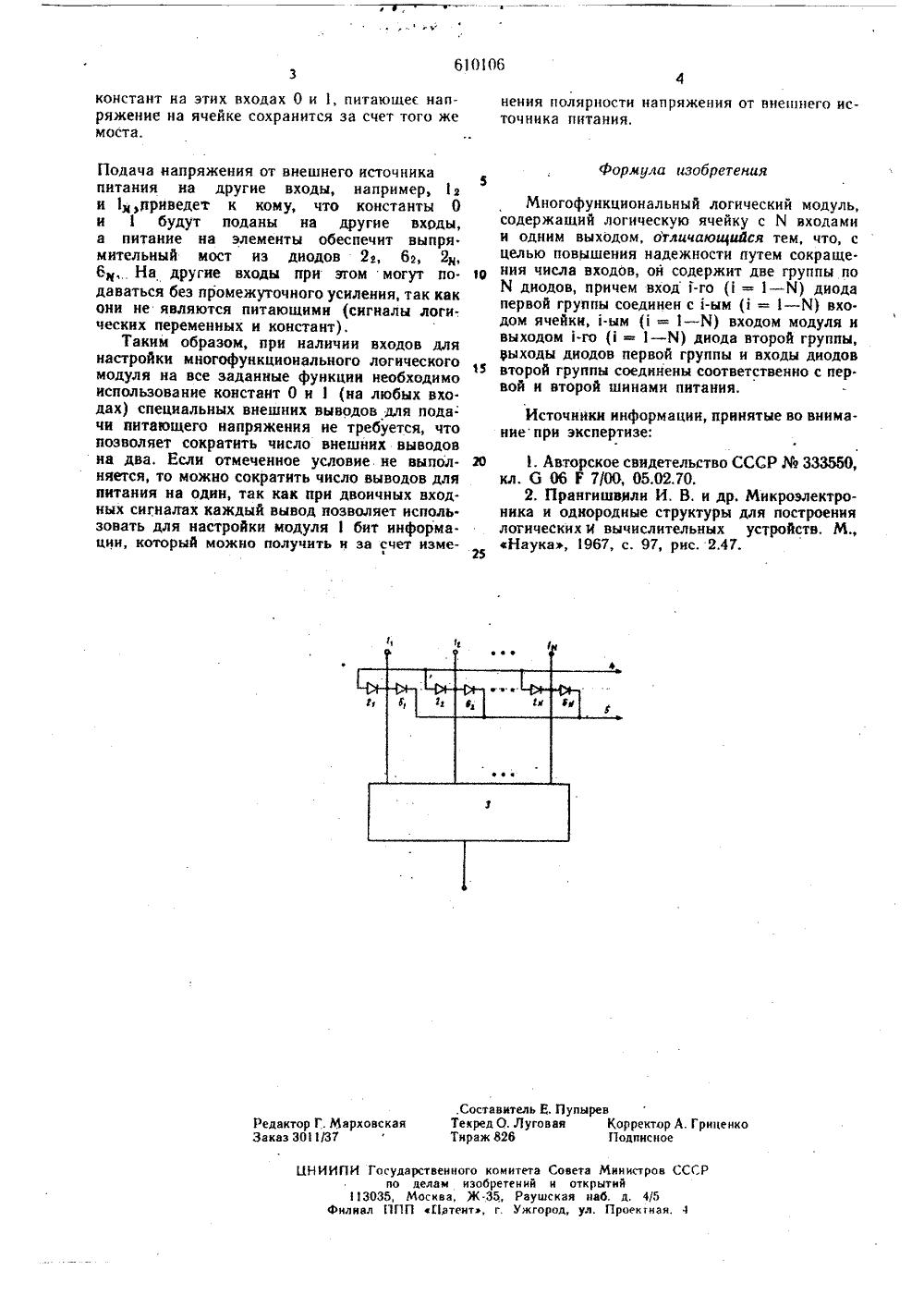

.Составитель Е. ПупТекред О. ЛуговаяТираж 826 орректор А. ГриценкоПодписное Редактор Г. МарховскЗаказ 30 /37 инистров СССийд, 4/5роектнаи, 4 Совета М и открыт скан наб род, ул. П ИИПИ Государственного комитета по делам изобретений3035, Москва, Ж.35, Рауш Филиал ПП Патент, г. Уткгоконстант на этих входах О и 1, питающее напряжение на ячейке сохранится за счет того жемоста. Подача напряжения от внешнего источника питания на другие входы, например, 1 а и 1,приведет к кому, что константы О и 1 будут поданы на другие входы, а питание на элементы обеспечит выпря. мительный мост из диодов 2 а, 6 з, 2 я 1 бм, На другие входы при этом могут по. о даваться без промежуточного усиления, так как они не являются питающими (сигналы логи; ческих переменных и констант).Таким образом, прн наличии входов для настройки многофункционального логического модуля на все заданные функции необходимо использование констант О и 1 (на любых вхо. дах) специальных внешних выводов для пода- чи питающего напряжения не требуется, что позволяет сократить число внешних выводов на два. Если отмеченное условие. не выпол няется, то можно сократить число выводов для питания на один, так как при двоичных входных сигналах каждый вывод позволяет использовать для настройки модуля 1 бит информации, который можно получить и за счет изме 1 25 нения полярности напряжения от внепшего источника питания. Многофункциональный логический модуль, содержащий логическую ячейку с Я входамн и одним выходом, отличающийся тем, что, с целью повышения надежности путем сокраще. ния числа входов, он содержит две группы по Х диодов, причем вход -го ( = 1 - Х) диода первой группы соединен с -ым ( = 1 - Щ входом ячейки, 1-ым ( = 1 - Х) входом модуля и выходом 1-го (1 - Х) диода второй группы, выходы диодов первой группы и входы диодов второй группы соединены соответственно с пер. вой и второй шинами питания. Источники информации, принятые во внимание при экспертизе: 1. Авторское свидетельство СССР333550, кл, б 06 Г 7 ОО, 05,02.70.2. Прангишвяли И. В. и др. Микроэлектроника и однородные структуры для построения логических и вычислительных устройств. М Наука, 967, с. 97, рис, 2.47.
СмотретьЗаявка
2177212, 30.07.1975
ГОСУДАРСТВЕННЫЙ ПРОЕКТНЫЙ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "ГОСРАДИОПРОЕКТ"
НАУМОВ ВИКТОР АЛЕКСАНДРОВИЧ, ГОЛУБЕВА ВАЛЕНТИНА ВАСИЛЬЕВНА
МПК / Метки
МПК: G06F 7/00
Метки: логический, многофункциональный, модуль
Опубликовано: 05.06.1978
Код ссылки
<a href="https://patents.su/2-610106-mnogofunkcionalnyjj-logicheskijj-modul.html" target="_blank" rel="follow" title="База патентов СССР">Многофункциональный логический модуль</a>
