Регулятор давления

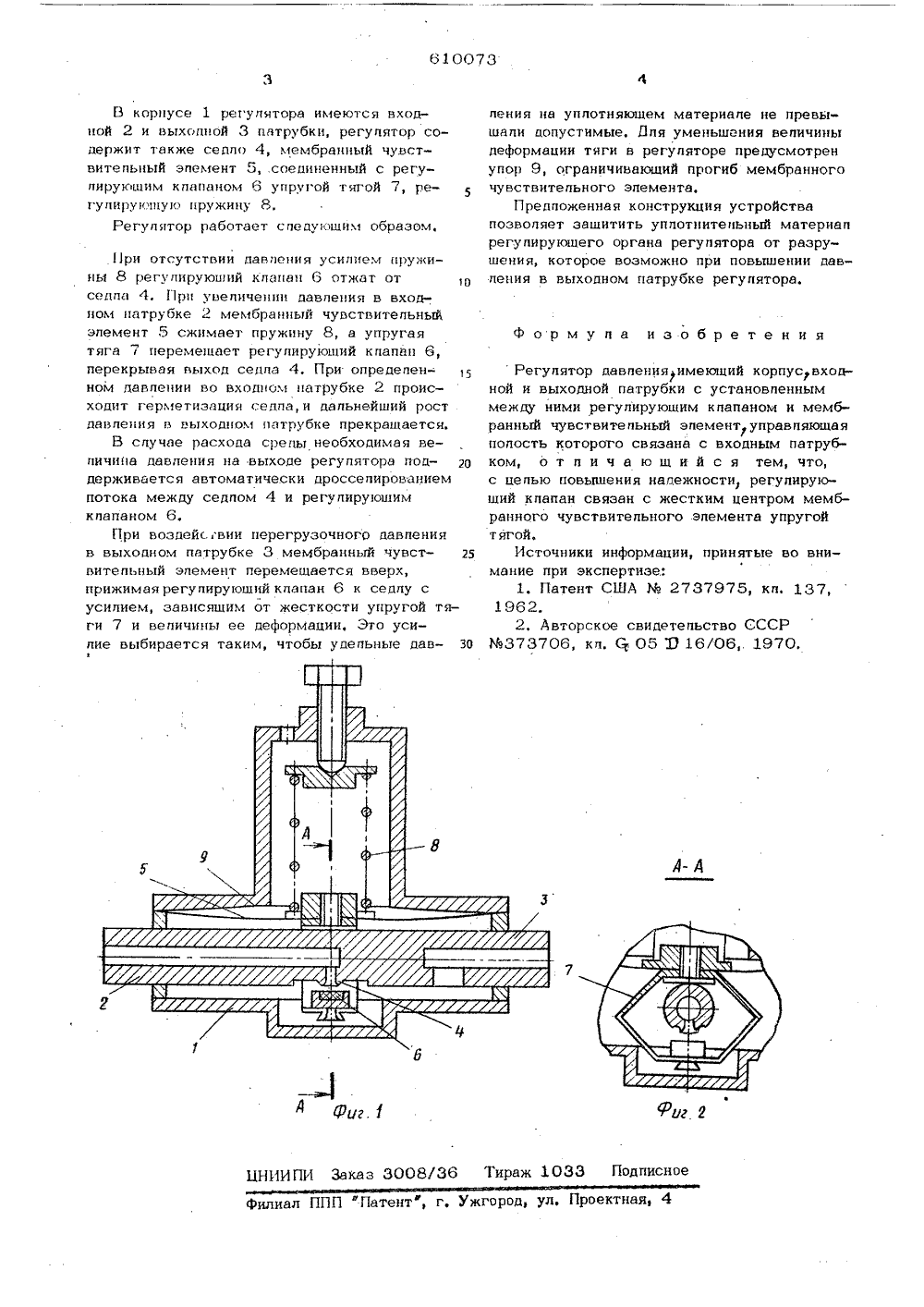

т ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЮТВЛЬСТВУ22) Заявлено 22. 10,74.(21) 2070439/18-24с присоединением заявки М 06 гавударственнвб квинтет Севвтв йгнннетрев СССР ве делам нзебретеннв и вткритнй(43) Опубликовано 05,06,78,Бюллетень Хе 2 (45) Дата опубликования описания 05,05,772) Авторы изобретен А. Фалин агин,71) Заявител РЕГУЛЯТОР ДАВЛЕНИЯ с изображен предпоженнь вид на фиг. 2 - разрез-А пятор, обшфиг. 1. убком 1 Изобретение относится к автоматике в частности к регулирующим устройствам, предназначенным дпя поддержания установленного давления на выходе, и может найти применение в системах автоматики.Известны устройства, имеющие корпус, чувствитепьный элемент, регулирующий орган, состоящий из клапана и седпа 111;При наличии давления на входе регупятора и отсутствии расхода рабочей среды клапан под действием усилия, передаваемогс от чувствительного элемента, прижимается к седлу. При этом канап сообшаюций выходную полость регулятора с полостью высокого давпения перекрывается, В спучае расхода рабочей среды кпапан отжимается от седла при помощи действующего на чувствитепьный элемент командного давления.По такому принципу работает регупятор давпения, имеющий корпус, входной и выходной патрубки с установленным между ними регуцирующим клапаном и мембранный чувствительный элемент, управляющая полость которого связана с входным патГригорьев, И, Л. Запевин Это устройство позволяет избежать тру;цихся пар и влияния попадания продуктовкоррозии на повер.ность деталей, передающих усипие от чувствительного элемента5к клапану.Однако. усилие, с которым прижимаетсяклапан к седпу, может достигать бопьшихзначений при повышении давления в выходной попости регупятора. При этом на уппот 30няюшем материале клапана возникают удельные давпения, превышающие допустимыеудельные давления дпя данного материала,что приводит к разрушению уппотняюшегоматериала. и, как следствие, к потере гер 5метичности,Цепью изобретения явпяется повышениенадежности регулятора давления.Бпя этого в регуляторе регулирующийклапан связан жестким центром мембранго чувствительного эпемента упругой т610073 ог 2 ОЭЭ исное ул. Проектная Б корпусе 1 регулятора имеются входной 2 и выходной 3 патрубки, регулятор содержит также седло 4, мембранный чувствительный элемент 5, соединенный с регулируюшим клапацолл 6 упругой тягой 7, регулируюшую пружину 8.Регулятор работает следующим образом,11 ри отсутствии давления усилием пружины 8 регулируюший клапан 6 отжат ото седла 4. Прц увеличении давления в входном цатрубке 2 мембранный чувствительный элемент 5 сжимает пружину 8, а упругая тяга 7 перемешает регулирующий клапан 6, перекрывая выход седла 4, При определенном давлении во входном цатрубке 2 происходит герметизация седла,и дальнейший рост давления в выходном патрубке прекращается.В случае расхода среды необходимая величина давления на выходе регулятора под- д держивается автоматически дросселированием потока между седлом 4 и регулируюшим клапаном 6.При воздейс вии перегрузочного давления в выходном патрубке 3 мембранный чувст Б вительный элемент перемешается вверх, прижимая регулирующий клапан 6 к седлу с усилием, зависящим от жесткости упругой тяги 7 и величины ее деформации, Это усилие выбирается таким, чтобы удельные дав 1 ЦНИИПИ Заказ 3008/36 Т филиал ППП "Патент", г. Уж пения ца уплотняюшем материале не превышали допустимые. Для уменьшения величины деформации тяги в регуляторе предусмотрен упор 9, ограничиваюший прогиб мембранного чувствительного элемента,Предложенная конструкция устройства позволяет зашитить уплотнитецьцый материал регулируюцгего органа регулятора от разрушения, которое возможно при повышении давления в выходном патрубке регулятора. формула изобретенияРегулятор давленияимеющий корпус, входной и выходной патрубки с установленныммежду ними регулирующим клапаном и мембранный чувствительный элементуправляющаяполость которого связана с входным патрубком, отличаюшийся тем,что,с целью повышения надежности, регулируюший клапан связан с жестким центром мембранного чувствительного элемента упругойтягой,Источники информации, принятые во внимание при экспертизе.;1. Патент США М 2737975, кл, 137,1962.2, Авторское свидетельство СССР
