Способ юстировки средних значений зон гистерезиса релаксационных схем дискриминатора для измерителя перемещений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

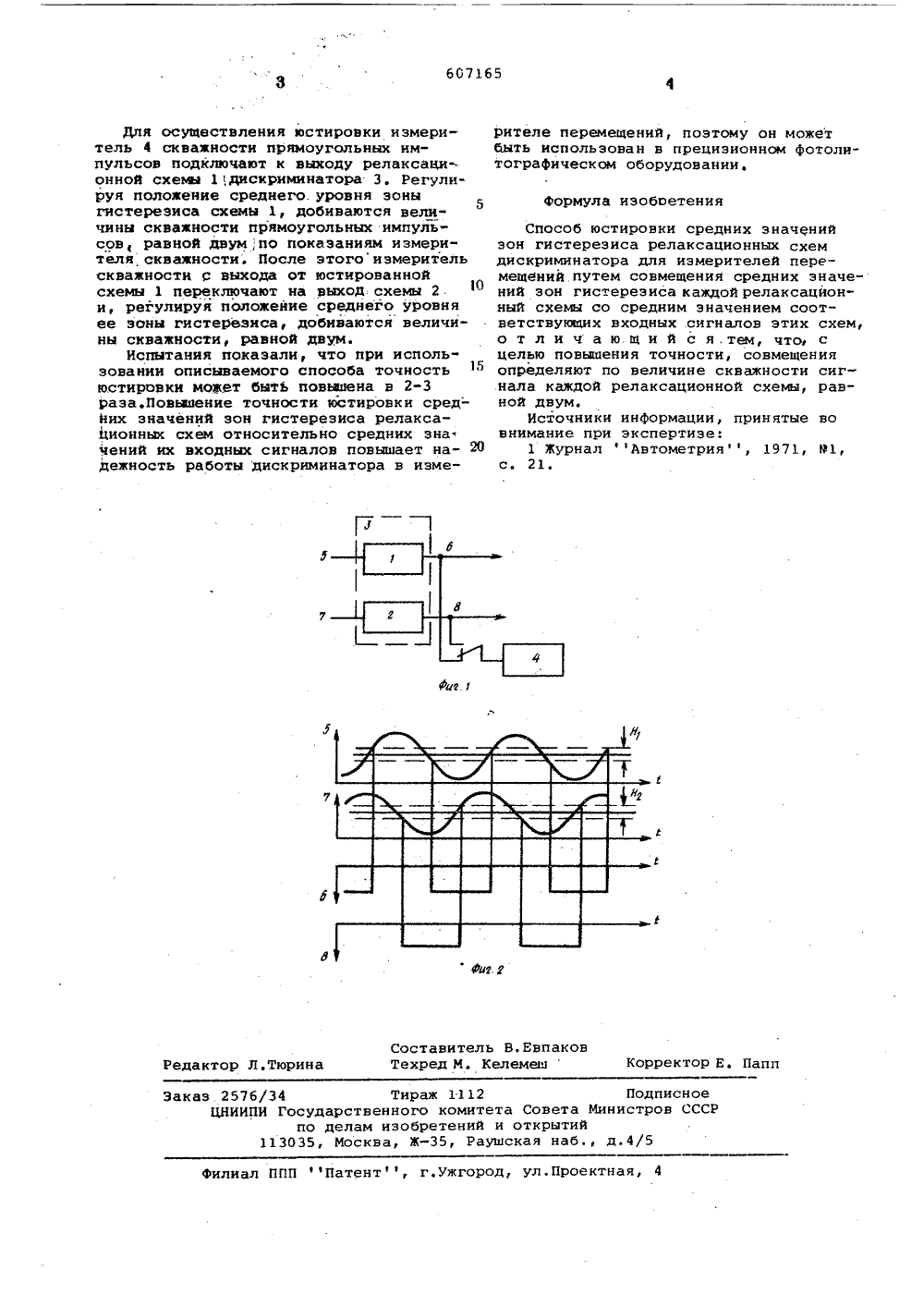

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союэ СоветскинСоциалистичеснинРвспублик(45) Дата опублик в Гооударстоеннаб номнтет Совета Инннотроа СССР но делам нзобретоннй н открмтнй(73) Заявитель 54) СПОСОБ ЮСТИРОВКИ СРЕДНИХ. ЗНАЧЕНИЙ ЗОН .РИСТЕРЕЗИСАРЕЛАКСАЦИОННЫХ СХЕМ ДИСКРИМИНАТОРА ДЛЯ ИЗМЕРИТЕЛЕЙПЕРЕМЕЩЕНИЙ цинереимп 5 дахопрезначзначвующ30 ност Изобретение относится к электрическим измерениям линейных величин,Известен способ юстировки средних значений зон гистерезиса релаксационных схем дискриминатора для измерителя перемещений путем совмещения средних значений зон гистерезиса каждой релаксационной схемы со средним значением соответствующих входных сигналов этих схем 1Такой способ юстировки средних значений зон гистерезиса релаксационных схем дискриминатора дляизмерителя перемещений, как всякий осциллографический способ недостаточно точен. Для повышения точности юстировки предлагается совмещения определять, по величине скважности сигнала каждой релаксационной схемы, равной двум.На Фиг1 изображена блок-схема уст ройства для реализации описываемого способа; на фиг. 2 - осциллограммы напряжений (токор) в характерных точках устройства.Устройство содержит релаксационные схемы 1 и 2, образующие дискриминатор 3, и измеритель 4 скважности прямоугольных импульсов, Каждая релаксационная схема 1 и 2 дискриминатора 3 юстируется независимо одна от другой.,Известно, что для нормального функ;онирования измерителя перемещенийобходимо, чтобы вхоДной сигнал 5лаксационной схемы 1 и прямоугольныеульсы 6 на выходе этой :хемы были сдвинуты по Фазе на угол а относи; тельно входного сигнала 7 й соответствующих прямоугольных импульсов 8 релаксацнониой схемы 2, а средние значения зон гистерезиса (Н, Н) каждой релаксационной схемы совмещены со средними значениями соответствующих входных сигналов этих схем .Замечено, что при совмещении средних значений зоны гистереэиса каждой из релаксационных схем дискриминатора со средним значением соответствующего входного сигнала скважность их выходных прямоугольных импульсов равна двум, При отсутствии указанного совмещения скважность прямоугольных импульсов б и 8 либо больше,.либо меньшедвух.Таким образом, скважности прямоугольнмпульсов, равные двум, на выхорелаксационных схем однозначноделяют наличие совмещения среДнихений зон гистерезиса со среднимиениями входных сигналов соответстих релаксационных,схем в отдель6 С 7165 формула изобоетения Составитель В.ЕвпаковРедактор Л.Тюрина Техред М. КелемешКорректор Е. Па Тираж 11рственного комиелам изобретенМосква, Ж,аказ 2576/34ЦНИИПИ Госупо113035 2 Подписное тета Совета Министров ССС й и открытийаушская наб., д.4/5 ПП Патент, г.ужгород, ул.Проектная л Для осуществления юстировки измеритель 4 скважности прямоугольных импульсов подключают к выходу релаксационной схемы 1,дискриминатора 3, Регулируя положение среднего. уровня эоны гистерезиса схемы 1, добиваются величины скважности прямоугольных импульсов, равной двум,по показаниям измерителя скважности. После этогоизмеритель скважности д выхода от юстированной схемы 1 переключают иа выход схемы 2. и, регулируя положение среднего уровня ее зоны гистерезиса, добиваются величины скважиости, равной двум.Испытания показали, что при использовании описываемого способа точность юстировки может быть повинна в 2-3 раза.Повьааеиие точности вотировки сред- йих значений зон гистерезиса релаксаЬионных схем относительно средних зна чений их входных сигналов повышает на О дежность работы дискриминатора в измерителе перемещений, поэтому он можетбыть использован в прецизионном фотолитографическом оборудовании. Способ юстировки средних значений эон гистереэиса релаксационных схем дискриминатора для измерителей перемещений путем совмещения средних значений зон гистереэ иса к аждой релаксационный схемы со средним значением соответствующих входных сигналов этих схем, о т ли чаю,щий с я.тем, что с целью повышения точности, совмещения определяют по величине скважности сигнала каждой релаксационной схемы, равной двум.Источники информации, принятые во внимание при экспертизе;1 Журнал Автометрия, 1971, 91, с. 21.
