Сигнализатор уровня электропроводящих жидкостей

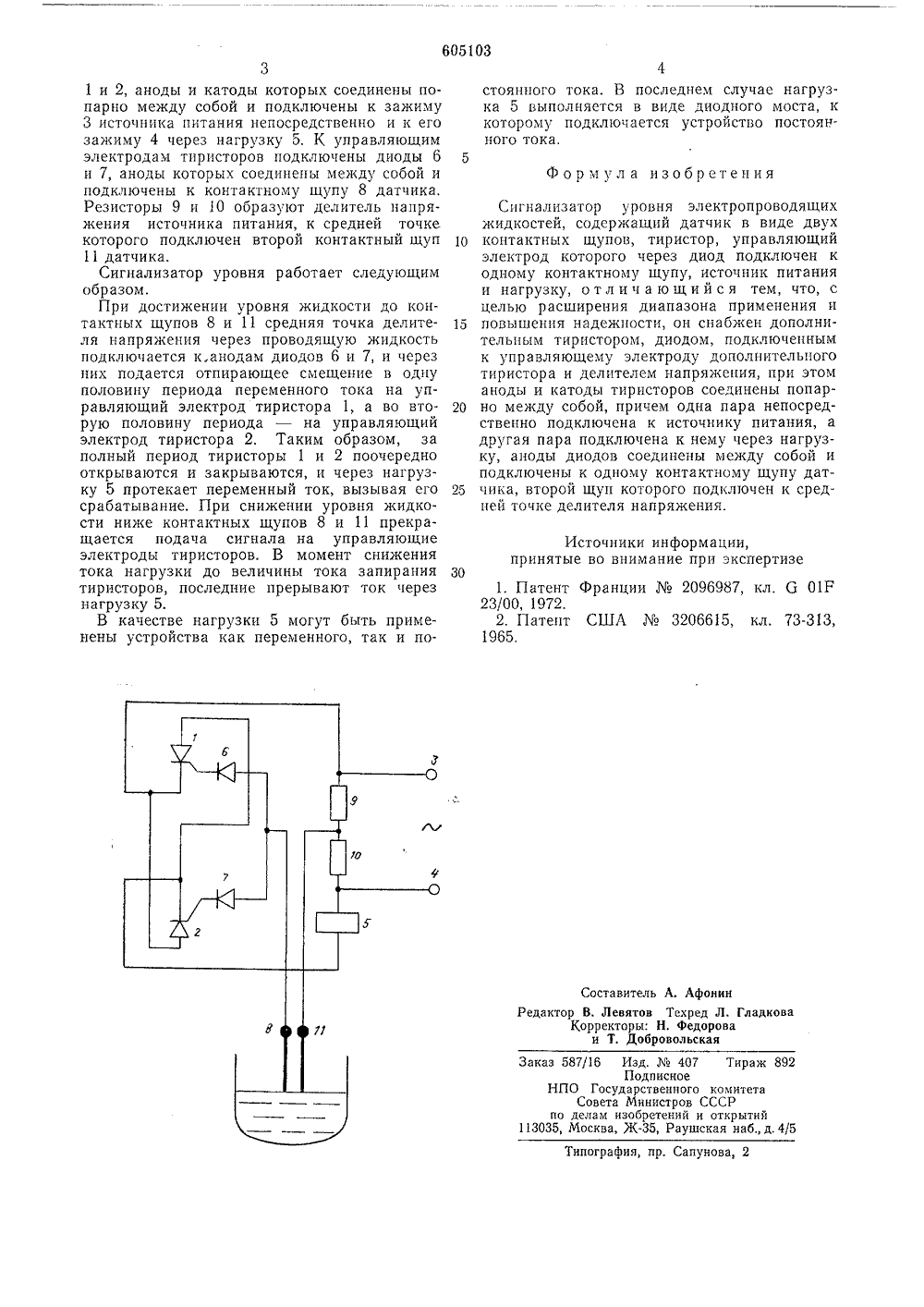

(45) Дата опубликования описания 25.04.78(51) М. Кс 1,з 6 01 г 23,00 Государственный комитет Совета 1 йинистров СССР до делам изобретенийи открьпий(088.8) К. 3, Уразаев, И, Я, Калугин и В. Д. Карпов Специальное проектно-конструкторское бюро средств автоматизации добычи нефти, транспорта и хранения газа(54) СИ 1 НАЛИЗАТОР УРОВНЯ ЭЛЕКТРОПРОВОДЯ 1 ЦИХ ЖИДКОСТЕЙ1Изобретение отностся к сигнализаторам уровня электропроводящих жидкостей жет найти применение для контроля, автоматического регулирования и сигнализации предельных уровнеи электропроводящих жидкостей в резервуарах и открытых емкостях.Известны сигнализаторы уровня электро- проводящих жидкостей 111, содержащие датчик в виде двух контактных щупов, тиристор, упр авляющий элек грод которого подключен к Одноу контактнойу щ, у, источик питания, к плюсовой шине которого подключен второй щуп. Недостаток сигнализатора заключается в том, что он не может быть использован для сигнализации нижнего уровня из-за поляризации контактных щупов. Кроме того, сигпализатор неприменим для автоматического регулнроьания уровня жидкости.Наиболее близким к изобретению по технической сущности является сигнализатор уровня 21, который содержит датчик в виде двух контактных щупов, тиристор, управляющий электрод которого через диод подключен к одному контактному щупу, источник питания и нагрузку.Недостатками известного сигнализатора являются низкая надежность, ложные срабатывания вследствие поляризации контактных щупов и потери,их чувствительности при обволакивании продуктами электролиза, невозможность использования сигнализатора дляк 011 троля нижнего уровня и явт Омя ескогорегулирования уровня жидкости,Целью изобретения является расширение5 Диапазона примснениЯ и новыпеппе надежности сигнализатора уровня электропроводящпхжидкостей. Посгавленная цель достигаетсятем, что сигнализатор уровня электропроводящих жидкостей снабжен дополпптсльным ти 10 ристором, диодом, подключенным к управляющему электроду дополнительного тиристора,и делителем напряжения. При этом аноды икатоды тиристоров соединены попарно между собой, прт 11 ем Одна паря неОсредстве 1 НО15 подключена к источнику питания, а другаяпара подключена к нему через нагрузку, Аноды диодов соединены между собой и подключены к одному контактному щупу датчика,второй щуп которого подключен к среднеи20 точке делителя напряжения.Такой сигнализатор уровня обеспечиьяетконтроль как верхнего, так и нижнего уровней, может работать в автоматическом ре кпхебез усложнения схемы и обладает повышегной25 надежностью за счет устранения поляризацииконтактных щупов,На чертеже представлена принципиальнаяэлектрическая схема сигнализатора уровняэлектропроводящих жидкостей,30 Сигнализатор уровня содержит тнристоры605103 30 ипография, пр. Сапунова 31 и 2, аноды и катоды которых соединены попарно между собой и подключены к зажиму 3 источника питания непосредственно и к его зажиму 4 через нагрузку 5. К управляющим электродам тпристоров подключены диоды 6 и 7, аноды которых соединены между собой и подключены к контактному щупу 8 датчика. Резисторы 9 и 10 образуют делитель напряжения источника питания, к средней точке которого подключен второй контактный щуп 11 датчика.Сигнализатор уровня работает следующим образом.При достижении уровня жидкости до контактных щупов 8 и 11 средняя точка делителя напряжения через проводящую жидкость подключается к,анодам диодов 6 и 7, и через них подается отпирающее смещение в одну половину периода переменного тока на управляющий электрод тиристора 1, а во вторую половину периода - на управляющий электрод тиристора 2. Таким образом, за полный период тиристоры 1 и 2 поочередно открываются и закрываются, и через нагрузку 5 протекает переменный ток, вызывая его срабатывание. При снижении уровня жидкости ниже контактных щупов 8 и 11 прекращается подача сигнала на управляющие электроды тиристоров. В момент снижения тока нагрузки до величины тока запирания тиристоров, последние прерывают ток через нагрузку 5.В качестве нагрузки 5 могут быть применены устройства как переменного, так и постоянного тока, В последнем случае нагрузка 5 выполняется в виде диодного моста, к которому подключается устройство постоянного тока,5 Ф о р м ул а изобретения Сигнал изатор уровня электропроводящихжидкостей, содержащий датчик в виде двух 10 контактных щупов, тиристор, управляющийэлектрод которого через диод подключен к одному контактному щупу, источник питания и нагрузку, отличающийся тем, что, с целью расширения диапазона применения и 15 повышения надежности, он снабжен дополнительным тиристором, диодом, подключенным к управляющему электроду дополнительного тиристора и делителем напряжения, при этом аноды и катоды тиристоров соединены попар но между собой, причем одна пара непосредственно подключена к источнику питания, а другая пара подключена к нему через нагрузку, аноды диодов соединены между собой и подключены к одному контактному щупу дат чика, второй щуп которого подключен к средней точке делителя напряжения. Источники информации,принятые во внимание при экспертизе1. Патент Франции Хв 2096987, кл, б 01 Р23/00, 1972. 2. Патент США Мо 3206615, кл, 73-313,1965,Составитель А. Афонин Редактор В. Левятов Техред Л. Корректоры: Н. федоров и Т. Добровольскаяаказ 587/16 Изд. Лоз 407 Тираж 89 Подписное НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д. 4
