Устройство формирования импульсов

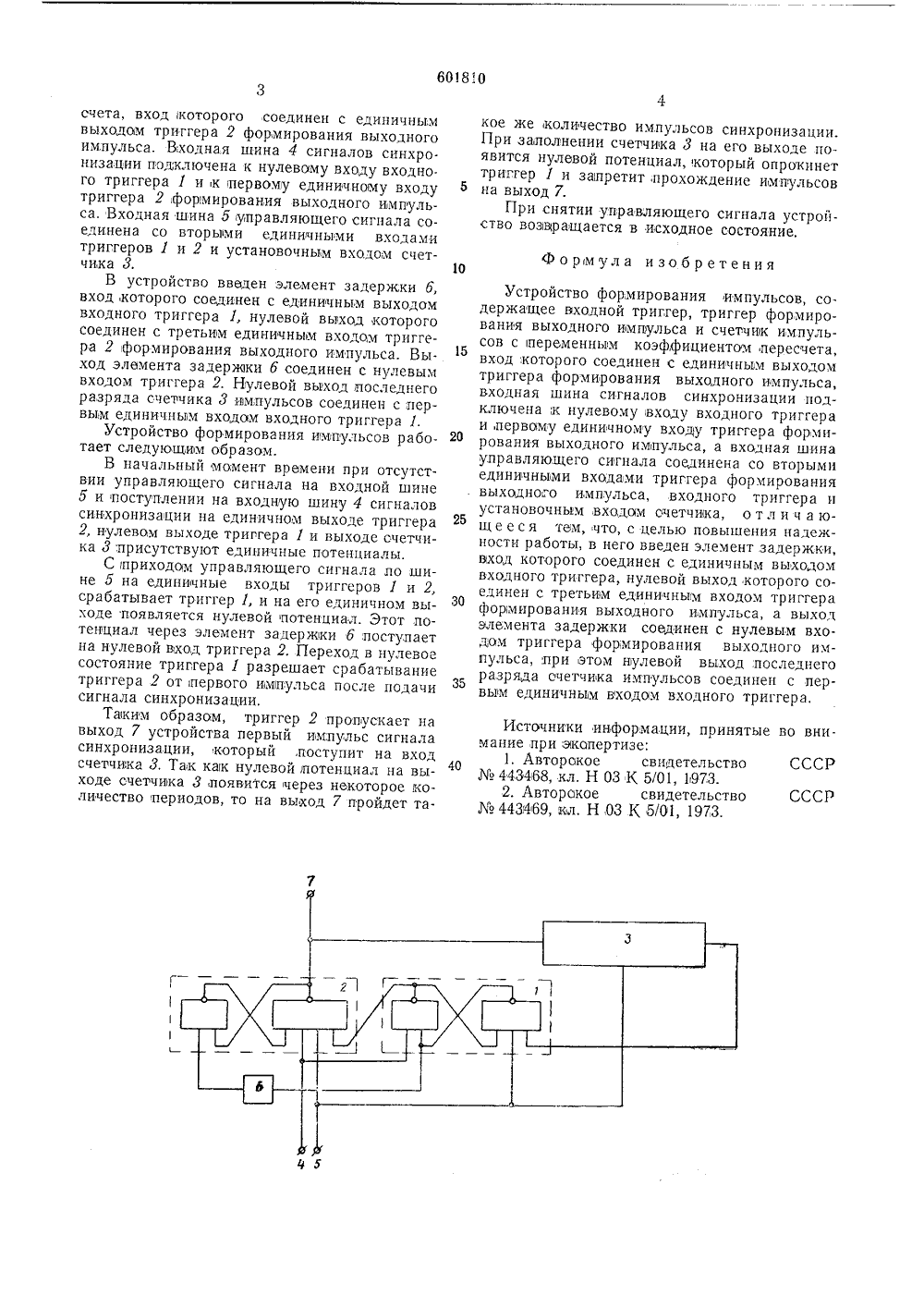

Союз Советских Социалистических РеспубликОП ИСАНИЕизоьеетенияН АВТОРСНОМУ СВИДЕТЕЛЬСТВУ 1 ц 608 Ю 1) Дополнительное к авт. ид-ву явлено 29.11,76 (21) 2424376/18-2(23) оритет -Государственный комитет Совета Министров СССР 43) Опубликовано 05.04,7 Бюллетень(088.8) ам изобретенийи открытий а опубликования описания 16,05.7(71) Заявитель Киселе Л, Селезне 4) УСТРОЙСТВО ФОРМИРОВАНИЯ ИМПУЛЬСО 2 повышение надежи Изобретение относится к радиотехнике иможет быть использовано в устройствах автоматики и вычислительной техники.Известны устройства формирования импульсов 1, 2,Одно из известных устройств формирования импульсов содержит входной триггер,формирователь выходного сигнала и,два блока задерики. Недостаток этого устройства заключается в невозможности формированиянужного, количества импульсов в серии 11.Наиболее близким техническим решениемк изобретению является устройство формирования импульсов, содержащее входной триггер, триггер формирования выходного импульса и счетчик импульсов с,переменным коэффициентом пересчета, вход которого соединен сединичным выходом триггера формированиявыходного импульса. Входная шина сигналов синхронизации подключена к нулевомувходу входного триггера и первому единичному входу триггера, формирования выходногоимпульса. Входная шина управляющего сигнала соединена со вторыми единичными входами триггера формирования выходного импульса, входного триггера и установочнымвходам счетчика 2. Однако это устройствоработает ненадежно.Цель изобретения - , ости работы устройства. Для этого в устройство формирования импульсов, содержащее входной триггер, триггер формирования выходного импульса и счетчик импульсов с переменным коэффициентам пе реочета, вход которого соединен с единичнымвыходам триггера формирования выходного импульса, входная шина сигналов синхронизации подключена к нулевому, входу входного триггера и первому единичному входу тригге ра формирования выходного импульса, а вход.ная шина управляющего сигнала соединена со вторыми единичными входами триггера формирования выходного импульса, входного триггера и установочным входом счетчика, 15 введен элемент задерики. Вход элемента задержки соединен с единичным выходом входного триггера, нулевой выход которого соединен с третьим единичным входом триггера формирования выходного импульса. Выход 20 элемента задержки соединен с нулевым входам триггера формирования выходного импульса. Нулевой выход последнего разряда счетчика им 1 пульсов соединен с первым единичным входом входного триггера.25 На чертеже приведена структурная схемапредложенного устройства.Устройство формирования импульсов содержит входной триггер 1, триггер 2 формирования выходного импульса и счетчик 3 им- ЗО пульсов с переменным коэффициентом пере.счета, вход которого соединен с единичным выходом триггера 2 формирования выходного импульса. Входная шина 4 сигналов синхро. низации подключена к нулевому входу входного триггера 1 и к первому единичному входу триггера 2 формирования выходного импульса, Входная шина 5 управляющего сигнала соединена со вторыми единичными входами триггеров 1 и 2 и установочным входом счетчика 3.В устройство введен элемент задержки б, вход которого соединен с единичным выходом входного триггера 1, нулевой выход которого соединен с третьим единичным входом триггера 2 формирования выходного импульса. Выход элемента задеряки б соединен с нулевым входом триггера 2. Ненулевой выход последнего разряда счетчика 3 импульсов соединен с первым единичным входам входного триггера 1.Устройство формирования импульсов работает следующим образом.В начальный момент времени при отсутствии управляющего сигнала на входной шине 5 и поступлении на входную шину 4 сигналов синхронизации на единичном выходе триггера 2, нулевом выходе триггера 1 и выходе счетчика 3 присутствуют единичные потенциалы,С приходом управляющего сигнала ло шине 5 на единичные входы триггеров 1 и 2, срабатывает триггер 1, и на его единичном выходе появляется нулевой потенциал. Этот,потенциал через элемент задержки б,поступает на нулевой вход триггера 2. Переход в нулевое состояние триггера 1 разрешает срабатывание триггера 2 от первого импульса после подачи сигнала синхронизации.Таким образом, триггер 2 пропускает на выход 7 устройства первый импульс сигнала синхронизации, который, поступит на вход счетчика 3. Так как нулевой потенциал на выходе счетчика 3 появится через некоторое количество периодов, то на выход 7 пройдет такое же количество импульсов синхронизации.При заполнении счетчика 3 на его выходе появится нулевой потенциал, который опрокинет триггер 1 и запретит прохождение импульсов 5 на выход 7.При снятии управляющего сигнала устройство возвращается в исходное состояние,Фармула изобретения10Устройство формирования импульсов, содержащее входной триггер, триггер формирования выходного импульса и счетчик импульсов с переменным коэффициентом пересчета вход которого соединен с единичным выходом триггера формирования выходного импульса, входная шина сигналов синхронизации подключена:к нулевому входу входного триггера и,первому единичному входу триггера формирования выходного иипульса, а входная шина управляющего сигнала соединена со вторыми единичными входами триггера формирования. выходного импульса, входного триггера и 25установочным входом счетчика, отл и ч а юще ес я тем, что, с целью повышения надежности работы, в него введен элемент задержки, вход которого соединен с единичным выходом входного триггера, нулевой выход которого соединен с третьим единичным входом триггера формирования выходного импульса, а выход элемента задержки соединен с нулевым входом триггера формирования выходного импульса, при этом ненулевой выход, последнего разряда счетчика импульсов соединен с первым единичным входам входного триггера.Источники информации, принятые во вни.мание при зкапертизе:40 1. Авторакое свидетельство СССР443468, кл. Н 03 К 5/01, 1973.2. Авторакое свидетельство СССР443469, кл. Н 03 К 5/01, 1973.
