Система формирования мощных импульсов энергии
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

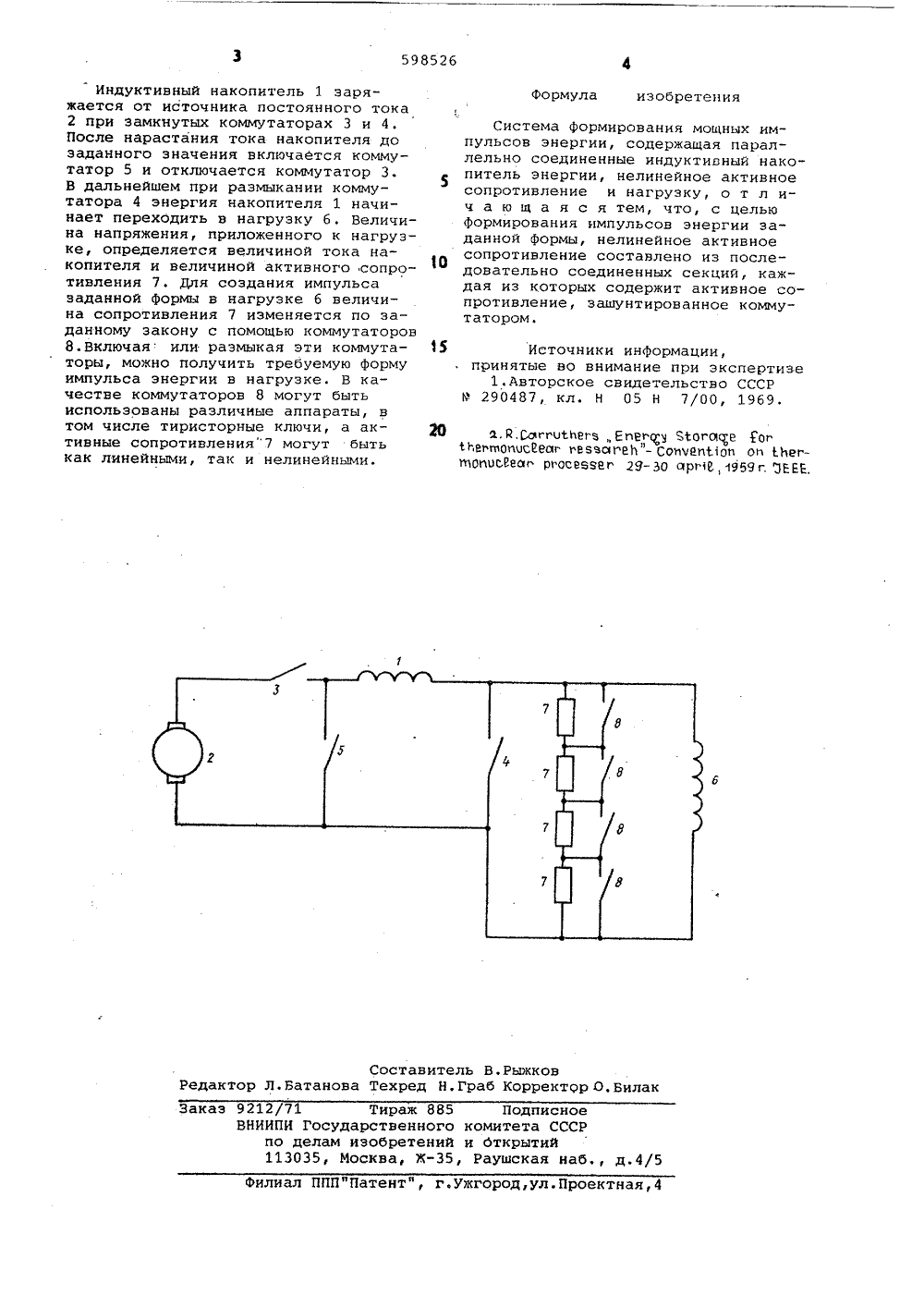

СоЮз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ и 598526(51)м, к,з Н 05 Н 7/00 Н 03 Е 3/53 Государственный комитет СССР по делам изобретений н открытий(54)СИСТЕМА ФОРМИРОВАНИЯ МОЦНЫХ ИМПУЛЬСОВ ЭНЕРГИИ Изобретение относится к области импульсной техники, в частности к устройствам питания электрофиэических установок типа ускорителей за ряженных частиц и термоядерных реакторов.Известно устройство для формирования импульсов магнитной энергии, со-. стоящее из конденсаторного накопителя энергии с переменной емкостью и двух управляемых вентилей, один из которых содержит систему искусственной коммутации, обеспечивающую последовательное изменение емкости акопителя с 1Однако применяемый в этом устройстве конденсаторный накопитель при больших энергозапасах будет иметь огромные размеры и большую стоимость, кроме того, в процессе нарастания тока в нагрузке изменение частоты разряда может происхоцить только в сторону уменьшения.Известна также система формирова ния мощных импульсов энергии, содержащ;.я параллельно соединенные индуктивный накопитель энергии, нелинейное активное сопротивление и нагруз-, ку 21 . Однако это устроЯство способно формировать импульсы заданной формы определяемой значениями импедансов элементов цепи устройства, и в процессе работы невозможно изменять форму импульсов энергии. Целью изобретения является фОрмирование импульсов заданной формы.Это достигается тем, что в предлагаемой системе нелинейное активное сопротивление составлено из последо" вательно соединенных секциЯ, каждая иэ которых содержит активное сопротивление, зашунтированное коммутатором.На чертеже показана предлагаемая система формирования мощных импульсов.Индуктивный накопитель 1 подключен к источнику постоянного тока 2 через коммутаторы 3-5. Параллельно коммутатору 4 подключена нагрузка 6 и делитель из активных сопротивле- ний 7. Параллельно ка;хдому активному сопротивлению 7 подключен коммутатор 8устройство работает следующим образом.598526 Формула изобретения Составитель В.Рыжковактор Л.Батанова Техред Н.Граб Корректрр О.Билак аз е Тираж 885 арственного изобретений осква, Ж9212/71ВНИИПИ Гос по дела 113035,Подписномитета СССОткрытийаушская на к филиал ППП"Патент", г.ужгород,ул.Проектная,4 Индуктивный накопитель 1 заряжается от источника постоянного тока 2 при замкнутых коммутаторах 3 и 4. После нарастания тока накопителя до заданного значения включается коммутатор 5 и отключается коммутатор 3. В дальнейшем при размыкании коммутатора 4 энергия накопителя 1 начинает переходить в нагрузку 6, Величина напряжения, приложенного к нагрузке, определяется величиной тока накопителя и величиной активного сопротивления 7. Для создания импульса заданной Формы в нагрузке 6 величина сопротивления 7 изменяется по заданному закону с помощью коммутаторов 8.Включая или размыкая эти коммутаторы, можно получить требуемую форму импульса энергии в нагрузке. В качестве коммутаторов 8 могут быть использованы различные аппараты, в том числе тиристорные ключи, а активные сопротивления 7 могут быть как линейными, так и нелинейными. Система формирования мощных импульсов энергии, содержащая параллельно соединенные индуктивный накопитель энергии, нелинейное активное сопротивление и нагрузку, о т л ич а ю щ а я с я тем, что, с целью Формирования импульсов энергии заданной формы, нелинейное активное сопротивление составлено из последовательно соединенных секций, каждая из которых содержит активное сопротивление, зашунтированное коммутатором. 15 Источники информации,принятые во внимание при экспертизе 1.Авторское свидетельство СССР Р 290487, кл. Н 05 Н 7/00, 1969, 20 й. Р,СсюггоМегз Евшего у 61 огоке Гог18 егеоицс 1 еаг геззагеп"- Сончеп 11 ов он 1 Ьегнопойеаг ргосевзег 29-30 араб,1959 г ЭЕЕЕ,
СмотретьЗаявка
2166105, 19.08.1975
ПРЕДПРИЯТИЕ ПЯ А-7904
БОРИСОВ В. П, СПЕВАКОВА Ф. М, СТОЛОВ А. М
МПК / Метки
МПК: H05H 7/00
Метки: импульсов, мощных, формирования, энергии
Опубликовано: 30.11.1980
Код ссылки
<a href="https://patents.su/2-598526-sistema-formirovaniya-moshhnykh-impulsov-ehnergii.html" target="_blank" rel="follow" title="База патентов СССР">Система формирования мощных импульсов энергии</a>
